リベットとは？ブラインドリベット・ドライブリベット・中空リベット・リベットナットの種類と、サイズ・下穴径・強度の選び方

リベットとは

リベットは、穴に通した軸の先をかしめて広げ、板や部品をつなぐ締結部品です。溶接のように熱を入れず、ボルトとナットのように裏側からナットを押さえなくてもとめられる型があります。

比較ページには、日本の会社が自社で作るか自社ブランドで売るリベットを、型番（径と板厚）の単位で載せています。リベッターやナッターなどの工具、樹脂リベット、輸入販売元・総代理店が売る海外ブランドの製品は載せていません。

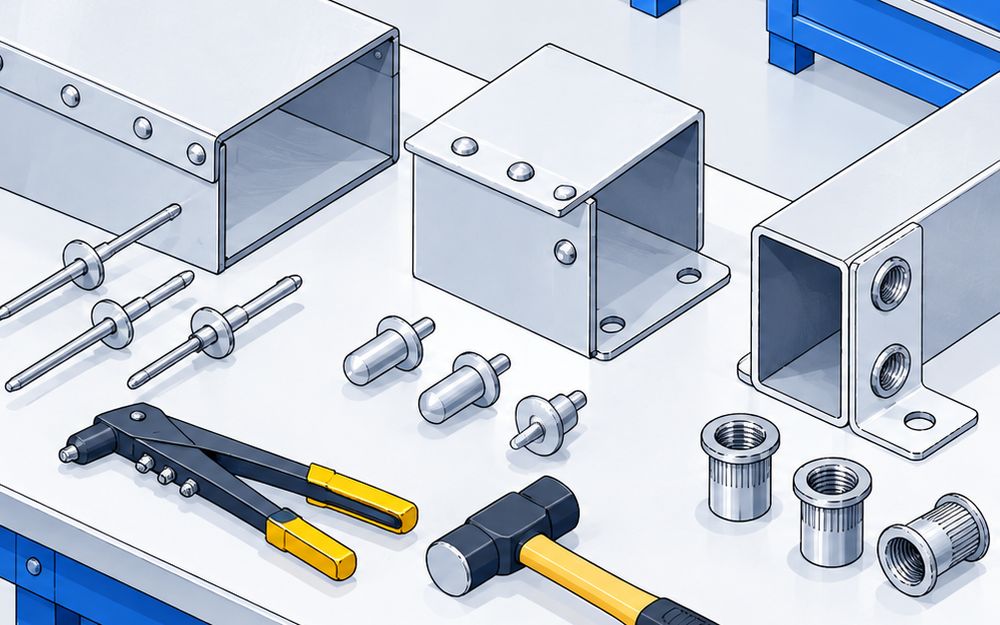

4つの種類

• ブラインドリベットは、下穴に入れてリベッターで芯（マンドレル）を引き、裏側でボディを広げてとめます。片側から作業できます。例は、ロブテックスのNSA44と福井鋲螺のDAS43です
• ドライブリベットは、頭から出たピンをかなづちで打ち込んでとめます。リベッターを使いません。例は、廣杉計器のDRP-0405AAです
• 中空リベットと打込リベット（SPR）は⁠、表と裏の両側から型で押してかしめます。打込リベットはワークを打ち抜きながらかしめるので、下穴がいりません。例は、真鍋製鋲所の丸中空リベットと福井鋲螺の打込リベットです
• リベットナット（ブラインドナット）は⁠、めねじの付いたリベットをナッターでかしめ、薄板やパイプにねじ穴を作ります。例は、ロブテックスのエビナットNSD625Mと大阪フォーミングのスパンクナットです

型番の読み方

• ロブテックスのブラインドリベットは、品番の数字がインチの表示です。ボディ径は分母の32を、最大の板厚は分母の16を省いてあります
• ロブテックスのNSA44は、ボディ径がφ3.2mmで、3.2〜6.4mmの板厚をとめられます
• 福井鋲螺のDAS43は、同じφ3.2mmで、3.2〜4.8mmの板厚用です
• 同じ数字でもメーカーで板厚の範囲が違うので、型番の数字ではなく表の値で選びます

下穴径と板厚

• 下穴径は型番ごとに決まっています。ロブテックスのNSA44はφ3.3〜3.4mm、福井鋲螺のDAS43は3.3mmです
• 廣杉計器のドライブリベットは、取付穴径がφ3.1・φ4.1・φ5.1・φ6.1の4つです
• M6のリベットナットの下穴は、ロブテックスのNSD625Mも大阪フォーミングのスパンクナットも9.1mmです
• 福井鋲螺の打込リベットの3×3.5は、合計板厚0.9〜1.6mm用です。サイズはメーカーでのかしめ試作で決めます

強度

• φ3.2mmのアルミのブラインドリベットは、ロブテックスのNSA44が引張1.35kN・せん断0.96kN、福井鋲螺のDAS43が引張1.34kN・せん断0.90kNです
• 福井鋲螺の打込リベットの3×3.5は、合計1.20mmの鋼板の試験で、引張1.18kN・せん断1.97kNでした
• ロブテックスのエビナットNSD625Mは、ねじ山のせん断が16.7kN、トルク強度が19.6N・mです
• どれもメーカーの試験の値です。福井鋲螺は、設計では3倍以上の安全率をとるよう案内しています

材質と電食

• 違う金属どうしが水に触れると、電位差で腐食（電食）が進みます。ロブテックスの総合カタログでは、ステンレスの母材にアルミのリベットをとめる組み合わせを例にしています
• 対策は、母材と同じ材質のリベットを使うこと、電位差の小さい材質を選ぶこと、塗装や樹脂で絶縁することです

値段

• 値段を公式に出しているのは、ロブテックスと廣杉計器です
• ロブテックスの参考価格は、ブラインドリベットのNSA44が1,000⁠本入りで5,810円、エビナットのNSD625Mが1,000⁠本入りで32,150円です
• 廣杉計器のドライブリベットのDRP-0405AAは、単価14円（税抜）⁠で⁠⁠⁠⁠す
• ほかのメーカーは、型番と数を伝えて見積もりを取ります
