インサートナットのメーカー8社比較【2026年】

値段を公式に出しているのは廣杉計器だけで、ダッチイン HSD-3002（M3、長さ5mm）が36円（税抜）⁠で⁠す⁠。ほかの8製品は値段を出していないので、品番と数量を伝えて見積もりを取ります。

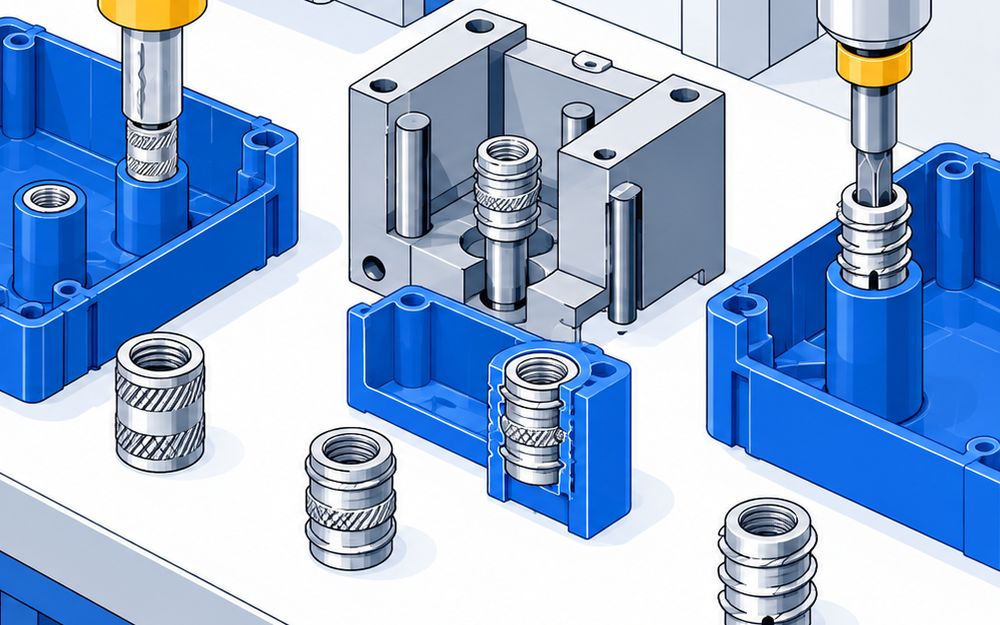

入れ方で3つに分けました。成形したあとに熱や超音波で溶かして入れる型、樹脂を流す前に金型にセットする成形同時の型、熱を使わずに押し込むかねじ込む型です。東海金属工業は、成形後に入れる方法を拡張・圧入・熱圧入の3種類に分けています。

インサートを熱して、周りの樹脂を溶かしながら押し込みます。PEMの解説では、熱プレスで押し込む方法と、超音波の振動の摩擦熱で溶かす方法があります。東海金属工業のSB-304550は、ハンダごてでも入れられます。

どちらも周りの樹脂を溶かして埋めます。超音波は振動の摩擦熱で溶かし、熱圧入は熱したインサートを押し込みます。PEMのIUTB-M3とアイ・テックのSS1-M3-3.0Lは、どちらの方法でも入れられます。

樹脂を流す前に金型にセットし、成形と同時に埋め込むタイプです。あとで入れる工程と機械がいりません。東海金属工業のXZE-305050とマイクロファスナーのQL-M3-4.0が、このタイプです。

メーカーが品番ごとに参考値を出しています。M3なら、アイ・テックのSS1-M3-3.0Lが直径4.0mm・深さ4.0mm、ボーセイキャプティブのCLH61-M3-4.8が直径4.0mm・深さ5.8mm、PEMのIUTB-M3が直径4.01mmです。下穴の深さは、インサートの長さより1mm以上深くします。

東海金属工業の資料では、ボスの太さをインサートの2倍以上にします。圧入でボスが割れるなら、ボスを太くするか熱圧入に替えます。ボーセイキャプティブのCLH61-M3-4.8は、最小肉厚を熱可塑性で2.0mm、熱硬化性で3.2mmとしています。

熱圧入の型は、どれも合う母材を熱可塑性樹脂としています。熱硬化性樹脂に使えるのは、東海金属工業のXZE-305050（成形時）とボーセイキャプティブのCLH61-M3-4.8（プレス）⁠で⁠⁠⁠⁠す⁠。

表の多くは黄銅（真ちゅう）で⁠、C3604などの快削黄銅です。アドバネクスのアイサートはSUS303とSUS316のステンレスもあり、アイ・テックのSS1型はアルミとステンレスでも作れます。

長いインサートほど抜けにくくなります。PEMの解説では、向きの違うローレットとアヤ目のローレットが引き抜きに効きます。マイクロファスナーのQL-M3-4.0は、四角い溝で強度を従来のアヤメローレットの最大2倍以上にしています。

ヘリサートは、ステンレスの線をコイル状にした、ねじ穴を補強するインサートです。母材にあけたタップ穴に工具でねじ込みます。このページは樹脂に入れるインサートナットを扱い、ヘリサートなどのコイル状のインサートは載せていません。
