アイボルトとは？JIS規格・サイズ・使用荷重と回転式の選び方

この記事の答え

アイボルトは、機械や金型のねじ穴に取り付け、吊り具を掛ける輪を作るボルトです。選ぶ順は「吊り方向」「ねじの呼びと長さ」「その吊り方での使用荷重」で⁠す⁠。固定式は横吊りに使いません。横吊りや立て起こしは、その使い方を認めた回転式の荷重表を確認します。

アイボルトとは

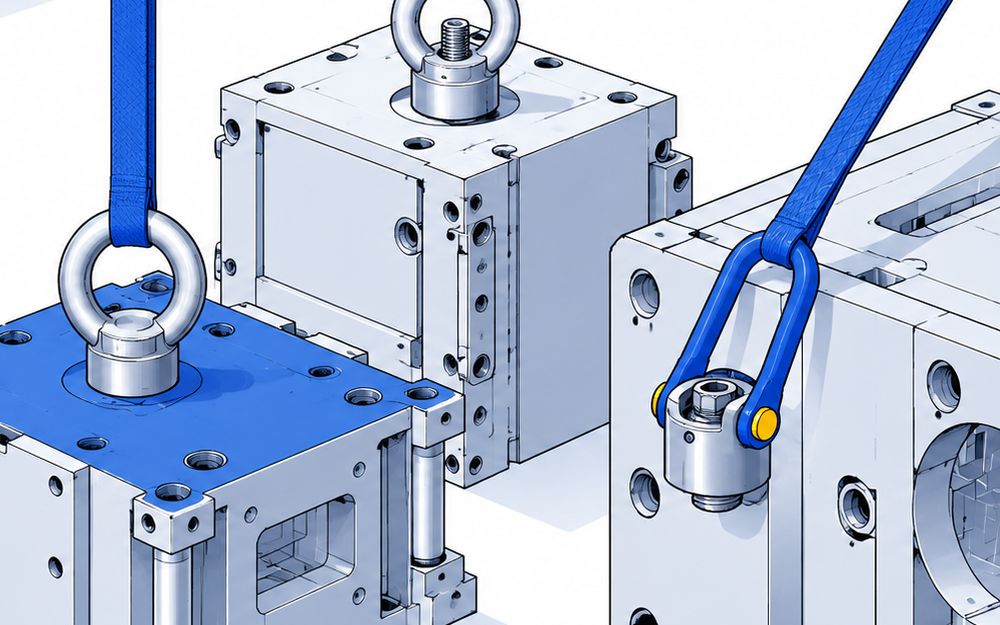

頭に輪の付いた吊りボルトです。荷にねじ込み、輪にワイヤーなどの吊り具を掛けて機械・金型・設備を動かします。めねじの輪付きナットはアイナットと呼び、おねじ側に取り付けます。

アイボルトの比較ページでは、国内メーカーの自社製品と、メーカー出資の日本法人が扱う自社グループ製品を載せています。型式がない標準品は、材質とねじの呼びで特定しました。スリングをつなぐシャックル、張力を調整するターンバックル、溶接式吊り点は分けています。

固定アイボルトは、おねじを荷のめねじに入れます。輪の向きは固定され、鋼製とステンレス製があります。タキゲンのB-1130は、JIS B1168に準じたステンレス製です
固定アイナットは、めねじを荷のおねじに付けます。タキゲンのB-132は、JIS B1169に準じた製品です。アイボルトとは受け側のねじが逆になります
回転式・スイベルは、締めたボルトに対して吊り環の向きを動かせます。マーテックのRE-Aは、ボルトを締めた状態でアイ本体が360°回転します

同じねじ径でも、固定式と回転式では使用荷重が違います。破断荷重や保証荷重を、日常の使用荷重として使ってはいけません。

各社で単位と条件が違うため、比較ページも公式表記を残しています。値の大小だけで交換品を決めず、吊り方向と受け側の条件を合わせます。

固定式のアイボルト・アイナットは横吊りに使いません。静香産業は、横吊りでは破断のおそれがあり、使用荷重も適用されないと説明しています
固定式の45度吊りは、座面を密着させ、使うリングを同一平面にそろえる条件です。タキゲンのB-1130-12では、2個による45°づりの表値も2,160Nで、本数を掛けて増やしません
回転式も、吊り本数と角度ごとの限度表で選びます。マーテックのRE-16Aは使用荷重1.2tですが、多点吊りでは別の荷重表を確認します
ワイヤースリングのより戻しで、ボルトが緩む製品があります。RE-Aの使用時は、ベアリング入り金具の併用条件を取扱説明書で確認します

出典：静香産業使用上の注意、静香産業寸法・使用荷重⁠、タキゲン寸法表、マーテックの公式資料。

ねじの呼びだけで発注すると、ねじ穴の深さや掛かりが合わないことがあります。首下長さとねじの有効な掛かりを確かめ、受け側の材質・形状をメーカーの条件に合わせます。

座面を浮かせて向きを合わせたまま吊りません。キトーは、リフティングポイントの座面にスペーサーなどを挟む使い方を禁止しています。製品ごとの説明書を確認します。

出典：タキゲン寸法表、マーテックとキトーの製品ページ、象印ロードリング、キトーよくあるご質問⁠。

価格・仕様は2026年10月26日に確認しました。発注時は型式・数量・吊り方向を伝え、最新の図面と取扱説明書で取り付け条件を確認します。

出典：水本 IBF-12M、水本IBF-16M、静香産業の使用上の注意、RUD スターポイントVRS⁠。
