ドライブシャフトとは？産業機械・建設機械で使う駆動軸の種類と選び方

ドライブシャフトとは

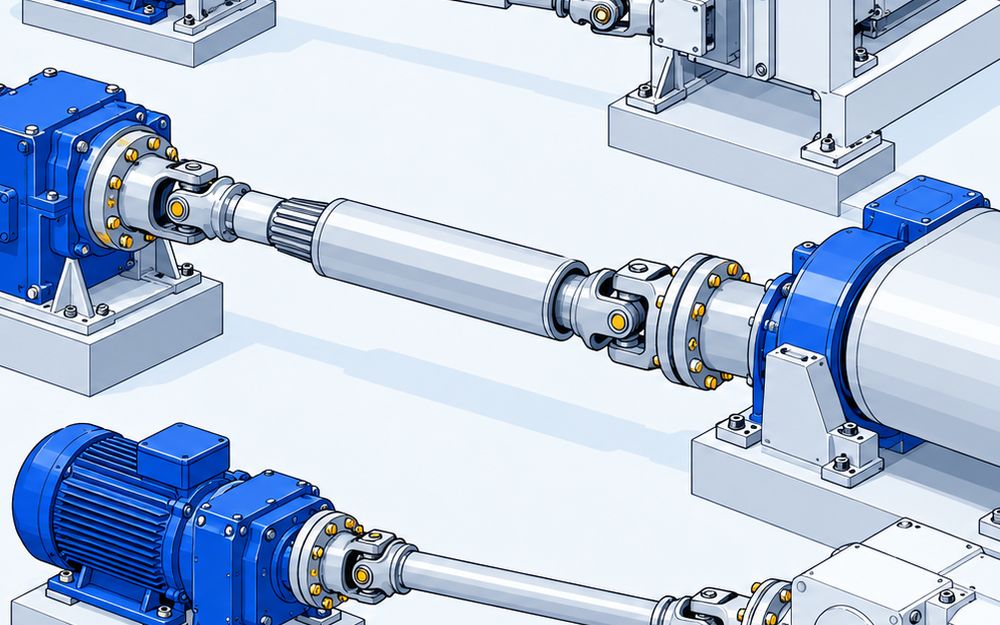

産業機械・建設機械・鉄道車両などで、離れた軸へ回転を伝える完成軸です。プロペラシャフト・カルダンシャフトとも呼ばれます。ユニバーサルジョイントが角度の付いた軸をつなぐ継手なのに対し、ドライブシャフトは中間軸を含めて選びます。

比較ページには、軸付きの完成品を品番別に掲載しています。短い一般のカップリング、単式ジョイント、乗用車の車種適合で選ぶ補修品、受託修理、交換用ブーツ・クロス単体は分けています。

伸縮型と固定長の違い

• 小径の装置軸には、軸穴付きの伸縮完成軸を使います。三好キカイのB-GX型は六角の中間軸とスリーブを切断して組立長を合わせ、KTRのGA・HA型は取付長さとストロークを指定します
• 産業設備や建機には、負荷と取付条件に合わせた完成軸を選びます。協和工業のKP型はフランジ接続で伸縮し、松井製作所は建機用と鉄道車両・産業機械用を分けて案内しています
• 固定長は、軸間距離が変わらない駆動部に使います。VoithのSF構成は伸縮部がなく、運転時の全長を注文時に指定します

トルクは定義をそろえて比べる

• 協和工業のKP-04-FFA-00は、許容トルク400N・mです
• ナジコのA125Tは、最大伝達トルク3,900N・mと疲れ限度トルク2,800N・mを別に示しています
• Voithの058.1サイズは、まれなピーク負荷のMZが0.25kN・m、両振り疲労定格のMDWが0.08kN・mです
• サノヤス精密工業のKUJ-15は、最大伝達トルク15kg・mです。比較表では公式の単位を残しています

単位だけを換算しても負荷条件はそろいません。連続運転、正逆転、衝撃、運転時間を伝えて選定します。

軸間距離・全長・伸縮量の測り方

• 協和工業のKP-04-FFA-00は、全長Lが353mmで、伸縮は+20mm・-20mmです
• ナジコのA125Tの形状0.01は、最短全長638mmで、伸びLaが50mmです。他の形状の寸法を混ぜずに発注します
• 三好キカイのB-10GXは、最大組立長321mm、切断後最小長212mm、スライド量Fが75mmです。最大と最小の差は、運転中のストロークを示す値ではありません
• VoithのST 058.1は、最短全長lzが240mm、長さ補正lvが25mmです。固定長のSF構成とは区別します

軸端間距離とシャフト全長は、寸法図の基準位置を合わせて照合します。切断する型は、軸とスリーブの嵌合長と縮み代を残します。

許容角度と最高回転数

• KTRの03 GAはすべり軸受で最大1,000rpm、03 HAは針状ころ軸受で最大4,000rpmです。両タイプの継手あたりの最大角度は45°⁠⁠⁠です
• KTRは伸縮式の選定で、全長と回転数も合わせて検討するよう求めています。角度の上限と回転数の上限を同時に使えると判断しません
• 松井製作所のWDS2200(5C⁠)とKDS225は、品番別の角度・回転数を公開本文に記載していません。シリーズや他の機種の値を当てはめずに確認します

再組立と給脂

• 三好キカイのGXシリーズは、軸穴加工などで外したときに合マークを合わせて元の位置に戻します。ヨークの組合せを誤ると出力軸が不等速になります
• 協和工業のKP型は、組込時にクロスキットとスリーブのグリスニップルから給脂し、その後は約500時間ごとの給油を指定しています
• 給脂間隔と寿命は別の条件です。負荷や環境を伝えずに、共通の交換年数を決めません

価格と見積もりの準備

三好キカイが現在案内する公式価格表では、B-10GXが21,300円、B-25GXが66,800円です。表内の改定日は2024-12-01で、税区分の記載はありません。加工や納入条件を含む金額は発注前に確認します。

見積もりには、型式、機械の用途、軸間距離、接続寸法、角度、回転数、負荷トルク、伸縮量、周囲環境をまとめて伝えます。根拠は三好キカイの取扱説明、協和工業KP型の寸法表、ナジコのカタログ、KTRの選定資料、Voithのカタログです。確認日は2026-10-28です。
