ドレントラップとは？圧縮空気のドレントラップ（エアトラップ・オートドレン）の種類（フロート式・間欠式・電動式）と⁠、圧力・排出量・電源の選び方

ドレントラップとは

ドレントラップは、圧縮空気の配管・エアタンク・アフタークーラー・エアードライヤーにたまったドレンを、空気を逃がさずに外へ出す弁です。コンプレッサーで空気を圧縮したときや、タンクや配管で空気が冷えたときに、空気の中の水分が水になって出てきます。これを放っておくと、空気で動く機器や製品に水と油が流れ込みます。

比較ページには、日本の会社が自社で作るドレントラップを、各社の代表の型の単位で載せています。蒸気用のスチームトラップ、建物の排水トラップ、ドレンの油を分ける処理装置は除いています。

3つの種類

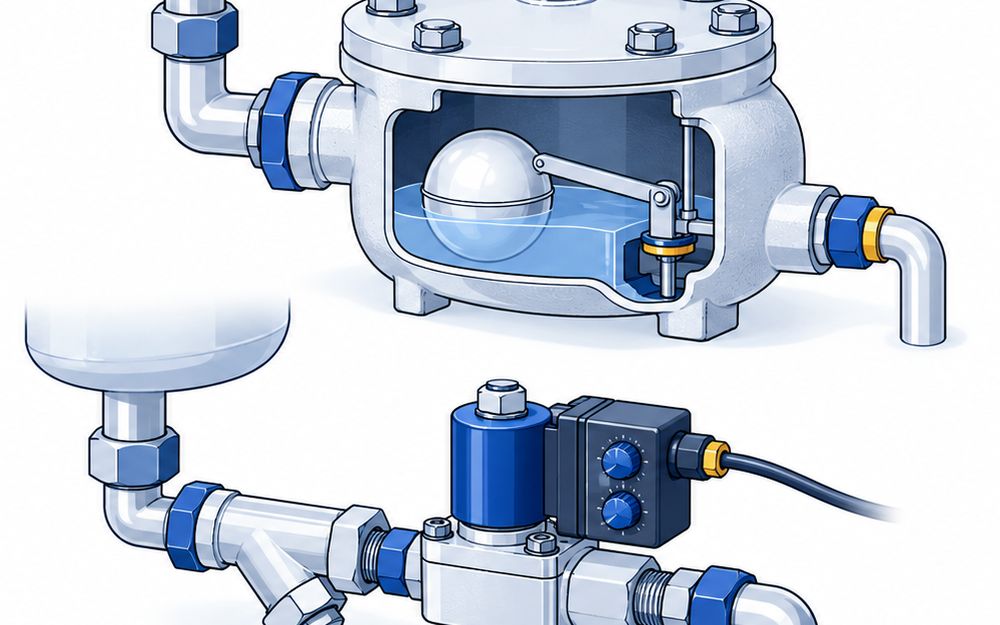

• フロート式は、ドレンに浮くフロートが、たまった量に合わせて弁を開けます。電気を使わず、ドレンを出し続けます。例はテイエルブイのJA3、ミヤワキのAG11、ヨシタケのLD-16、SMCのADH4000です
• 間欠式は、バケットの浮き沈みやディスクの開け閉めで、ドレンをためては出します。電気を使いません。例はテイエルブイのTATSU2、ミヤワキのAV-4、フシマンのB-10A、オリオン機械のAD-5-G1です
• 電動式は、タイマーやセンサで電磁弁やモータの弁を開けます。電源を引いて使います。例はオリオン機械のADE450、SMCのADM200、明治機械製作所のADT-2C、フクハラのUPII-1Cです

最高使用圧力の違い

• テイエルブイのJA3は、最高使用圧力1.6MPaです
• 明治機械製作所のADT-2Cは、最高使用圧力1.47MPaです
• フクハラのUPII-1Cは、最高使用圧力1.5MPaです
• ミヤワキのAG11とAV-4は、どちらも最高使用圧力0.97MPaです
• オリオン機械のADE450は、使用圧力0.25〜0.93MPaで使います

コンプレッサーの大きさとの合わせ方

• オリオン機械の適合表では、2.2〜15.0kWのコンプレッサーにフロート型のFD2を合わせています
• 同じ表で、75.0kW以上のコンプレッサーにはディスク型のAD-5を合わせています
• フクハラのUPII-1Cは、0.4〜37kWのコンプレッサーのタンクに付けられます
• フクハラの計算では、夏に37kWのコンプレッサーを圧力0.7MPa・気温30℃で動かすと、ドレンは1時間に8.4L出ます

排出量と選び方

• テイエルブイは、選ぶときに1.5倍以上の安全率を見るよう書いています
• テイエルブイのJA3の最大排出流量は、275kg/hです
• ミヤワキのAG11の最大排出量は、700kg/hです
• テイエルブイのTATSU2は、最大7.4t/hのドレンを出せます
• オリオン機械のAD-5-G1は、ドレン水だけなら450L/h出せます

詰まりと凍結の対策

• 油やさびの混じるドレンには、弁口の大きい型を選びます。テイエルブイのTATSU2は、直径16mmの弁口です
• SMCのADM200は、モータで弁を動かし、高粘度のドレンも出します
• ミヤワキのAG11は、ハンドルを押すと弁を強制的に開けて、詰まりを抜けます
• 電動式は凍らせないようにします。オリオン機械のADE450は、2〜48℃で使います

出したドレンの扱い

• コンプレッサーのドレンにはオイルが混じります。そのまま流すと環境を汚すうえ、法律違反になります
• フクハラの解説では、ドレンを産業廃棄物として処理すると1Lあたり25〜50円かかります
• 油を分ける処理装置を通してから流します

値段

• このページに載せた製品は、どの社も公式に値段を出していません
• 方式・口径・材質を決めてから、各社に見積もりを取ります
