カップリング（軸継手）⁠と⁠は⁠？3つの種類の違い、選び方、芯出しと価格

カップリングとは

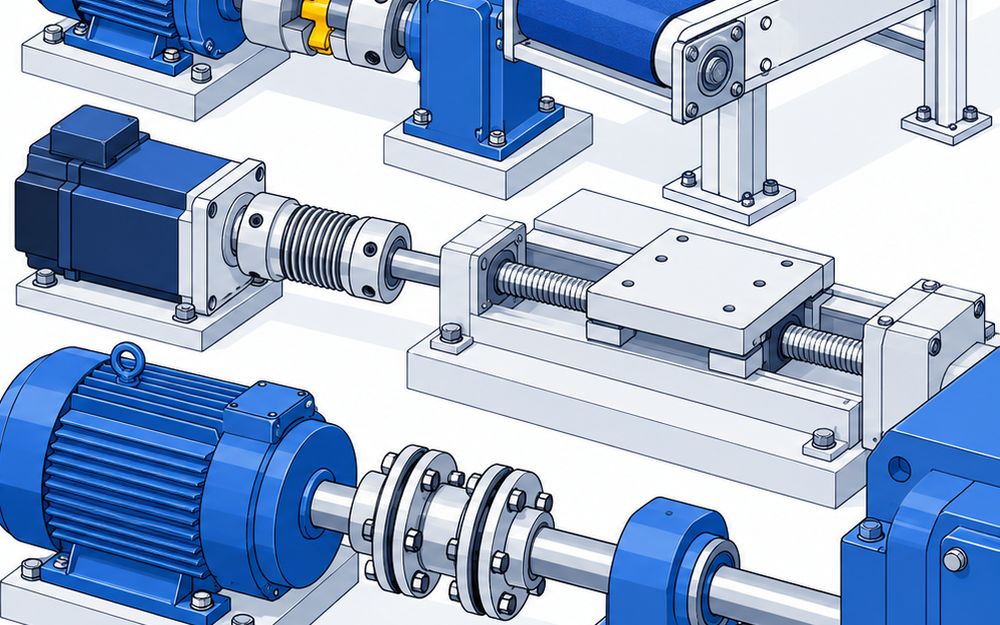

椿本チエインの説明では、カップリングは向かい合った駆動機（モータなど）の軸と、ポンプなどの被動機の軸をつなぐもので、軸継手とも呼びます。軸をつなぐだけでなく、次の役目もあります。

• 軸どうしの取付誤差（ミスアライメント）を吸収する
• モータの振動をやわらげる
• モータの熱が装置に伝わるのを抑える
• トラブルのときにカップリングが先に壊れ、モータや装置の故障を防ぐ

比較ページには、工場の設備でモータと機械をつなぐカップリングを、メーカーが自社で作るか自社ブランドとして売るものに限って、8社10製品載せています。配管やホースをつなぐカップリング（管継手）、エアカップリング、流体継手は載せていません。

3つの種類

金属板ばね（ディスク）

2つのハブの間に、薄い金属の板ばねを重ねたディスクをはさみます。三木プーリの説明では、積層した金属板ばねは、ねじれ方向に硬く、こじり・段違い・軸方向にやわらかい性質を持っています。すき間がないので、サーボモータの位置決めに使います。

• 三木プーリ サーボフレックス SFC：許容トルク0.25〜250N・m、最高回転数10,000min⁻¹、クランプで締結
• Mayr ROBA‑DS（サーボ）：定格トルク35〜150N・m、ハブ穴径10〜42mm
• アイセル ASシリーズ：大型のシングルディスク、許容トルク930〜2,400N・m（受注生産）

ゴム・樹脂のジョー形

爪の付いた2つのハブの間に、ゴムや樹脂のスパイダー（エレメント）をはさみます。振動と起動のときの衝撃をやわらげ、構造が簡単なので、モーターとポンプ・送風機のような一般の機械に広く使います。

• 三木プーリ スターフレックス ALS：常用2〜450N・m、ハブは下穴・キー止めねじ・クランプの3種類
• KTR ROTEX Standard：最大35,000N・m、ハブ2つとスパイダーだけの標準形
• 椿本チエイン ジョーフレックス LNシリーズ：常用60〜405N・m、ノンバックラッシでサーボにも使える

チェーンカップリング

並べた2つのスプロケットに2列のローラチェーンを巻いてつなぎます。継ぎ手ピン1本を抜き差しするだけで、装置を動かさずに連結・分解できます。

• 椿本チエイン ローラチェーンカップリング CR：トルク99.9〜717,000N・m、適用軸径9.5〜700mm
• 片山チエン KANA チェーンカップリング：本体は3012H〜12022H、ケースはOリングで油もれを防ぐ
• 平和実業 チェンカップリング HC：軸穴・キー・止めねじの加工済みも選べる
• ミスミ チェーンカップリング CPC：軸穴径を指定して、ケース付きのセットで買える

ゴムのカップリングと金属のカップリングの違い

• ゴム・樹脂：振動と衝撃を吸います。三木プーリによると、予備圧縮でノーバックラッシにしたジョー形は、樹脂の経年変化でノーバックラッシを保てなくなることがあります
• 金属板ばね：ねじれに硬く、経年変化がありません。長く高精度に回すなら、こちらを選びます

選ぶときに見る数字

• 許容トルク：カップリングが連続で伝えられるトルクです。使う負荷トルクがこの中に入るように選びます（ミスミの技術資料）
• 軸穴径：つなぐ2つの軸の径が入るかを見ます。左右で違う径にもできます
• 芯ずれの許容値：偏角・偏心・エンドプレイの3つで、2つ以上が重なるとそれぞれの許容値は1/2になります
• 最高回転数：速く回すなら、この中に入るかを見ます

芯出しの注意

カタログの許容値の中に芯を合わせます。椿本チエインのチェーンカップリングは、伝動能力表の最高回転速度の1/3以上で回すとき、偏角0.5°以下、偏心をチェーンピッチの1%以下にします。平和実業のチェンカップリングは、偏心がチェーンピッチの2%以下、偏角が1°以下です。

チェーンカップリングのケース

椿本チエインは、高い回転で使う所、ほこりの多い所、湿気のある所では必ずケースを付けるよう案内しています。ケースを付けると潤滑が保たれ、カップリングの寿命が大きく延びます。

値段

値段を公開しているのはチェーンカップリングの3製品です。JIS呼称4016で比べると、ミスミのCPC4016はケースと軸穴加工込みのセットで4,800円（2021年版カタログ）、片山チエンは本体4,000円とケース2,500円（税抜）、椿本チエインは本体5,109円とケース3,234円（税別）⁠で⁠す⁠。金属板ばねとジョー形は、型式と軸穴径を決めて見積もりを取ります。

出典

• 椿本チエイン「カップリング（軸継手）製品情報」「ローラチェーンカップリング」⁠「ローラチェーンカップリング 取扱」
• ミスミ「カップリング用語説明・組付け手順」（2021年版カタログ）
• 三木プーリ「サーボフレックス SFC カタログ」「ゴム・樹脂カップリング よくある質問」
• 各メーカーの公式の製品ページ・カタログ
