空気抜き弁とは？水道・冷温水・蒸気の配管に付ける空気抜き弁（急速空気弁・空気抜弁・エアベント）の種類と選び方

この記事の答え

空気抜き弁は、配管にたまった空気を自動で外へ出す弁です。空気弁・エアベントとも呼びます。付ける配管で、水道・下水の管路の急速空気弁、建物の冷温水の配管のフロート式の空気抜弁、蒸気の配管のエアベントに分かれます。選ぶときは、流体・呼び径・最高使用圧力・最高使用温度・排気量を見ます。

空気抜き弁とは

空気抜き弁は、水道管・下水の圧送管、冷温水や蒸気の配管の高い所にたまった空気を、自動で外へ出す弁です。空気がたまると水の流れが詰まったり、蒸気の装置に加熱ムラが出たりします。ヨシタケは、液体の配管にたまる空気を出す弁を空気抜弁、負圧のときに空気を吸い込む働きを強めた弁を吸排気弁と分けています。

比較ページには、日本の会社が自社で作る空気抜き弁を、各社の代表の型の単位で載せています。

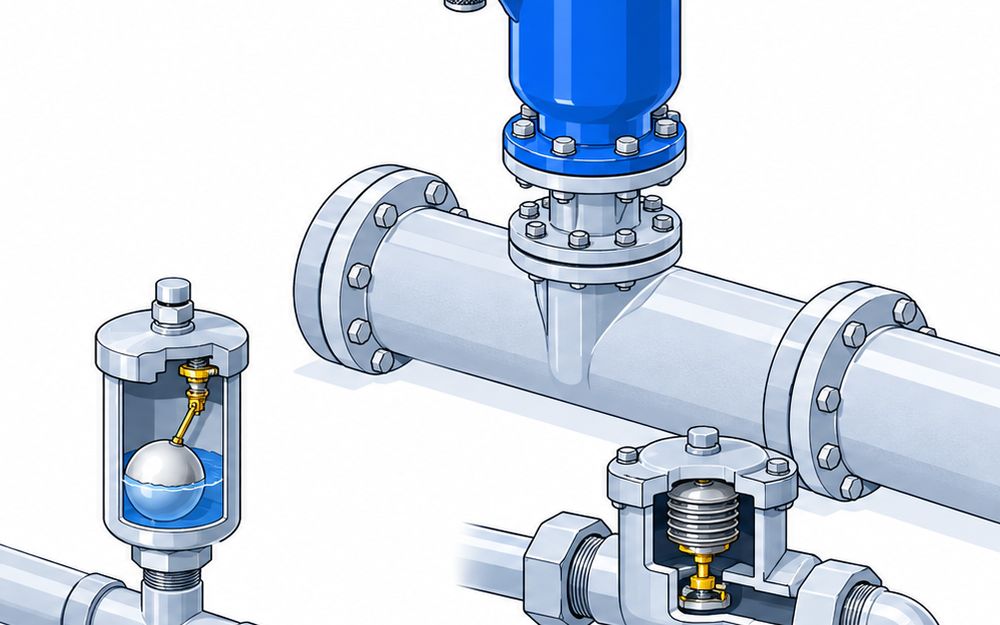

水道・下水の急速空気弁は、埋めた管路の高い所に付けます。多量排気と圧力下排気の両方をこなします。例は清水鐵工所の水道用急速空気弁、前澤工業の急排空気弁と下水用のエアエースです
冷温水用の空気抜弁は、配管にねじ込む小型のフロート式です。例はヨシタケのTA-3、テイエルブイのVC4、ベンのAF9-D、フシマンのA113-1MCAです
蒸気用エアベントは、蒸気と空気の温度の差で動きます。例はテイエルブイのLA13、ベンのAT7-F、ミヤワキのAT9Nです
