アジャスタボルトとは？機械・架台の高さと水平を合わせるアジャスタボルト（アジャスターフット）の種類（固定式・首振り式・アンカー穴付き・分離式）と⁠、ねじ径・許容荷重・価格の選び方

機械・架台・作業台の脚に付けて高さと水平を合わせるアジャスタボルト（アジャスターフット・レベリングパッド）の4つの種類、許容荷重とねじ径の選び方、ステンレス品の焼き付き、値段を、メーカーの公式資料から整理しました。

2026年10月29日更新

この記事の答え

アジャスタボルトは、機械や架台の脚に付けて、ねじで高さと水平を合わせる部品です。アジャスターフット・レベルアジャスター・レベリングパッドとも呼びます。床への当たり方で、固定式・首振り式・アンカー穴付き・分離式の4つに分かれます。許容荷重は1本あたりの値なので、機械の重さを脚の本数で割って選びます。

アジャスタボルトとは

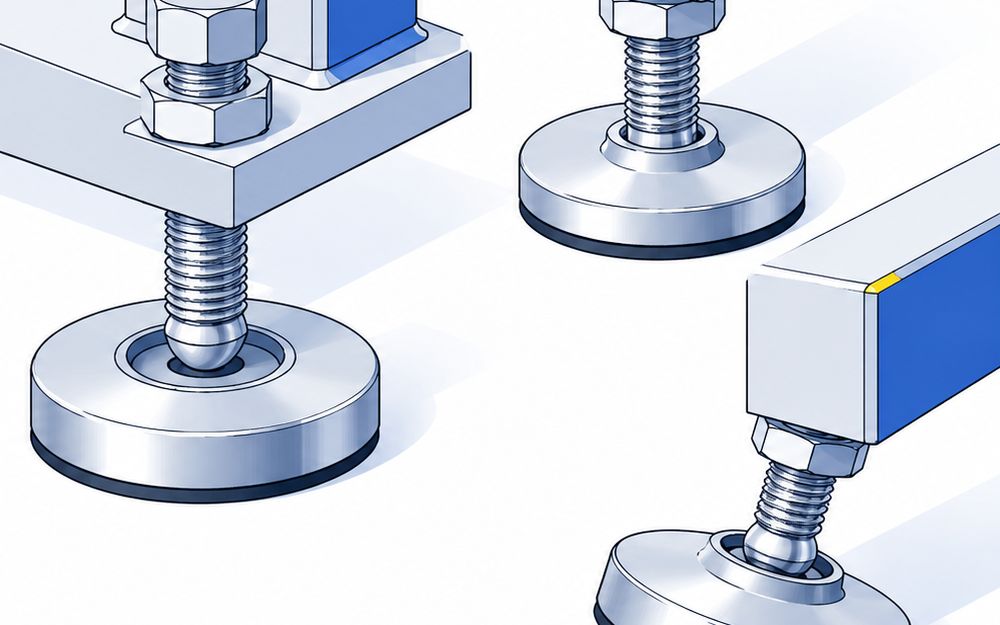

アジャスタボルトは、機械・架台・作業台の脚に付けて、ねじを回して高さを合わせ、水平を保つ部品です。工作機械・食品機械・包装機械から作業台まで、床に置く設備の脚に広く使われます。イマオコーポレーションは、アジャスターボルト・レベルアジャスター・アジャスターパッド・レベリングパッドをまとめてアジャスターフットと呼んでいます。

比較ページには、日本の会社が自社で作るアジャスタボルトを、代表の品番で載せています。床に打って機械を留めるアンカーボルト、振動を止めることが主な防振マウント、キャスターは別の比較に分けています。

4つの種類

固定式は、ボルトと座が一体の形です。例はイマオコーポレーションのKA55-12×100、栃木屋のTM-241-1、タキゲン製造のKC-275-A、スガツネ工業のADHS-85-24-150Kです
首振り式は、座が首を振って床の傾きに沿う形です。例はタキゲン製造のK-1277-Aで、ねじ部が約30°首を振ります
アンカー穴付きは、高さを合わせたあと座をアンカーボルトで床に留める形です。例はイマオコーポレーションのKAF75-12×100です
分離式は、ボルトと受け皿（レベリングプレート）を分けて使う形です。例は岩田製作所のLBN-A16で、先が球面なので受け皿との角度を気にせず据えられます
