スパンドレルとは？軒天・天井・外壁に使うスパンドレルの種類（アルミ押出形材・アルミ板・鋼板）と⁠、働き幅・長さ・防耐火の認定の選び方

スパンドレルとは

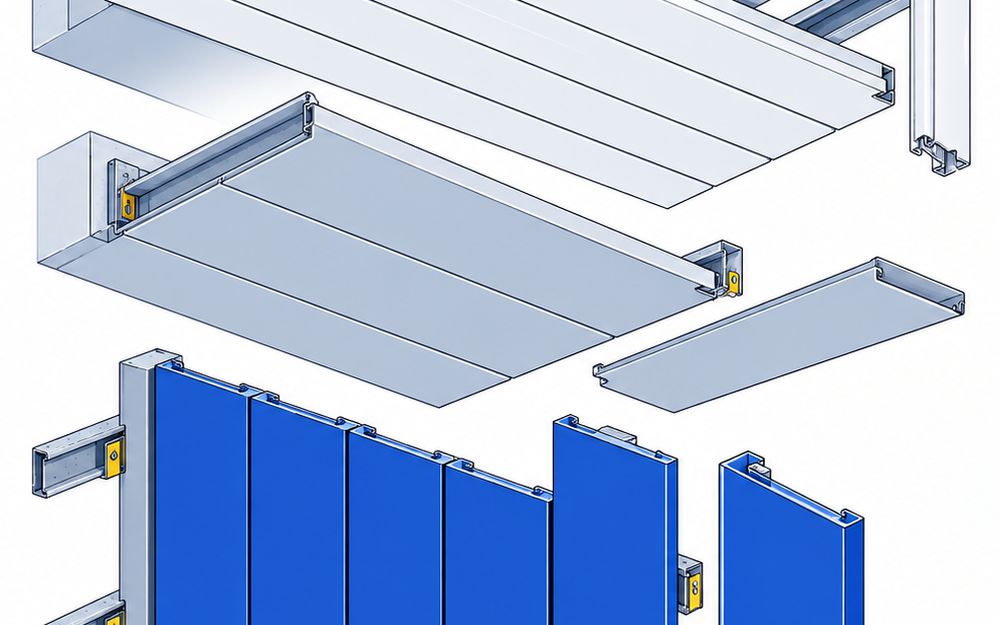

スパンドレルは、内外装の仕上げに使う、留め具が隠れるように加工した細長い金属板です。駅や空港の天井、ホテルや病院の玄関の軒天、店舗や工場の外壁、看板の下地で使います。

建築用語のスパンドレルには、カーテンウォールで上下の窓の間を埋める壁パネルや、防火区画で延焼を防ぐ壁の意味もあります。このページで扱うのは、仕上げ材のスパンドレルです。

比較ページには、日本の会社が自社で作るスパンドレルを、品番の単位で載せています。サイディング、天井の下地、カーテンウォール、角波や波板、商社が売る他社製品は載せていません。

3つの種類

• アルミ押出形材は、アルミを型から押し出して作ります。板材より強く、角がシャープに出て、外装にも使えます。理研軽金属工業の RA-100、田中金属の TSF-100、三洋工業の SF-100A、第一金属製作所の K-3型がこの種類です
• アルミ板のロール成形は、塗装したアルミの板をロールで曲げて作ります。押出形材より安く済みます。第一金属製作所の K-105、アサヒ金属の AP 8型がこの種類です
• 鋼板のロール成形は、ガルバリウム鋼板などのカラー鋼板を曲げて作ります。工場や店舗の外壁、看板の下地でよく使います。ダイト工業の YS 1F型、アサヒ金属の OP 11型、佐々木金属工業の 117F型、カネブンの平型スパンドレル105目地無しがこの種類です

ガルバリウム鋼板とアルミの使い分け

• 内陸の工場や倉庫は、ガルバリウム鋼板で足ります。アサヒ金属の解説では、コストと耐久のつり合いがいちばん良いのが鋼板です
• 海の近くは、アルミのほうが長持ちします。あとの修繕費を減らせます
• アルミスパンドレルは、手入れをすれば30〜40年以上使えると、アサヒ金属は案内しています

働き幅と長さ

• 理研軽金属工業の RA-100 は、働き幅110mm、板厚1mmで、長さは6mまで指定できます
• 第一金属製作所の K-3型は、働き巾105mm、板厚1.0mmで、定尺は4m・5m・6mです
• 第一金属製作所の K-105 は、成形機の幅を変えて働き巾95〜205mmで作れ、長さは最長8m位までです
• ダイト工業の YS 1F型は、働き巾156mm、板厚0.5mmで、長さは1〜10mで切って出します
• 佐々木金属工業の 117F型は、働巾117mmで、600mmの短い材から成形できます

防火構造・耐火構造の認定

• ダイト工業のヨドスパンは、耐火1時間構造・耐火30分構造・防火構造の認定を持っています
• カネブンの平型スパンドレル105目地無しは、日鉄鋼板の原板なら防火構造 PC030NE-0044 で使えます
• 認定は原板と工法の組み合わせで決まります。図面に書く前に、番号で確かめます

施工と手入れの注意

• 胴縁の通りと面の平らさが、そのまま仕上がりに出ます
• 熱で伸び縮みするので、端部や役物との間にすき間をとります
• 下地側には透湿防水シートを貼ります
• 理研軽金属工業は、アルミスパンドレルの清掃を、臨海工業地帯で年1〜2回、市街地で年0.5〜1回と案内しています。汚れを長く放っておくと腐食に進みます

値段

• このページの10製品で、値段を公式に出しているものはありません
• 働き幅・長さ・色・数量を伝えて、見積もりを取ります
