無収縮モルタルとは

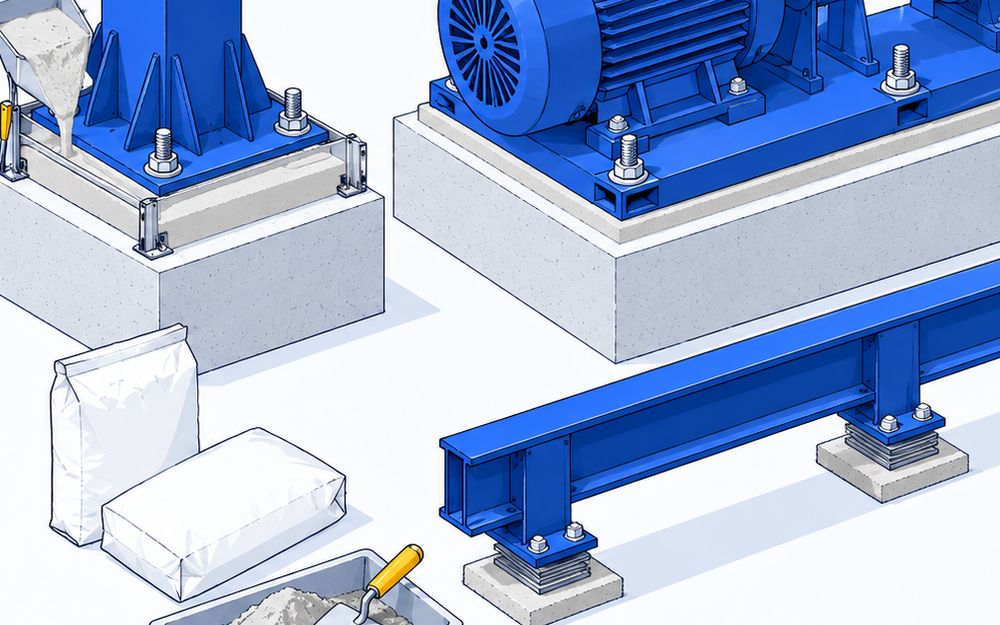

無収縮モルタルは、セメント・砂・膨張材をあらかじめ袋に混ぜたモルタルです。現場では水を足して練るだけで、機械基礎や鉄骨ベースと台板のすき間に流し込みます。固まるときに縮まず、水も浮かないので、すき間が残らずに荷重を伝えます。

比較ページには、日本の会社が自社で作るセメント系のプレミックス品を、代表の品番の単位で載せています。混和材だけの単味タイプ、樹脂系のグラウト、断面修復材は載せていません。

4つの種類

• 汎用型（流し込み）は⁠、機械基礎・鉄骨ベース・橋梁の支承・耐震補強に広く使います。例は太平洋プレユーロックス、U-グラウト 一般用、フィルコンR、ユニオングラウト、グラウトミックスです
• 高強度型は、汎用型より強さを上げた型です。例はMG-15Mスーパー、グラウトミックスH、NSグラウト、金属骨材入りのシーカグラウト 880です
• 超速硬型は、数時間で実用の強さが出る型です。例は太平洋プレユーロックススーパー、フィルコンSスーパー、デンカハイプレタスコンTYPE-H、タイトグラスターです
• パッド用は、硬く練って突き固め、機械のライナーを載せる台を作ります。例は、デンカパッドプレタスコンとシーカグラウト 330です

品質の基準

• NEXCOの構造物施工管理要領では、流動性はJ14ロートで8±2秒、ブリーディングは0.3%以下です
• 圧縮強度は、材齢3日で25N/mm²以上、28日で45N/mm²以上を求めています
• 汎用型の規格値は、太平洋プレユーロックスとフィルコンRがどちらも28日で50.0N/mm²以上です
• 高強度型では、MG-15MスーパーとNSグラウトが60N/mm²以上、グラウトミックスHが94.6N/mm²以上です

超速硬型の強さの出方

• 太平洋プレユーロックススーパーは、3時間で20N/mm²以上です
• フィルコンSスーパーとデンカハイプレタスコンTYPE-Hは、3時間で24N/mm²以上です
• マノールのタイトグラスターは、2時間で20N/mm²を超えます
• 固まるのが早いので、練る量は使い切れる分だけにします

流し込めるすき間

• 太平洋マテリアルのカタログでは、太平洋プレユーロックスは10mm以上のすき間に充填できます
• 骨材の細かい太平洋プレユーロックスVFは5mm以上、骨材の入らない太平洋ユーロックスセメントは3mm以上です
• どれも、水平に1m以内を流す場合の数字です

練り混ぜと施工の注意

• 水の量は、25kg袋1袋に4L前後が多く、太平洋プレユーロックスは4.5kgを基準に4.2〜4.9kgで調整します
• 練り上がり温度は10〜35℃に合わせ、冷水や温水で調整します
• 手練りではなく高速のミキサーで練ります。フィルコンRは、1100rpm以上のハンドミキサーを使います
• アルミ製の羽根は、異常に膨らむおそれがあるので使いません
• 気温が5℃以下なら、保温できる環境にするか施工を止めます
• 1回に練る量は、20分以内に使い切る分にします

使用量と値段

• 1m³あたりの使用量は、汎用型で75袋前後です。U-グラウトとフィルコンRは75袋、ユニオングラウトは約77袋です
• 値段を公式に出しているのは8製品で、U-グラウト 一般用とユニオングラウトは25kg袋で4,700円です
• 太平洋プレユーロックスは188円/kg、NSグラウトは5,900円（税抜）、デンカハイプレタスコンTYPE-Hは280円/kgです
