マイクロメーターとは？外側・内側・デジタルの違い、読み方と精度・測定範囲・価格の選び方

マイクロメーターとは

精密ねじを回したときの軸方向の移動を使い、部品の寸法を測る工具です。外側型は向かい合う測定面で部品を挟み、内側型は穴や溝の内側に測定面を当てます。測定面の形が違うため、外側型だけで内側の測定を兼ねることはできません。

ミツトヨの解説では、マイクロメータは測る軸と読み取りの軸をそろえる「アッベの原理」に基づく工具です。ノギスと比べるときは、表示の桁だけでなく、測定軸の構造とメーカーが示す誤差を確認します。

メーカー比較ページには、接触式の完成品を型番単位で載せています。レーザー測長器、空気式・電気式の比較測定器、マイクロメータヘッド単体、スタンドや替測定子は含めていません。

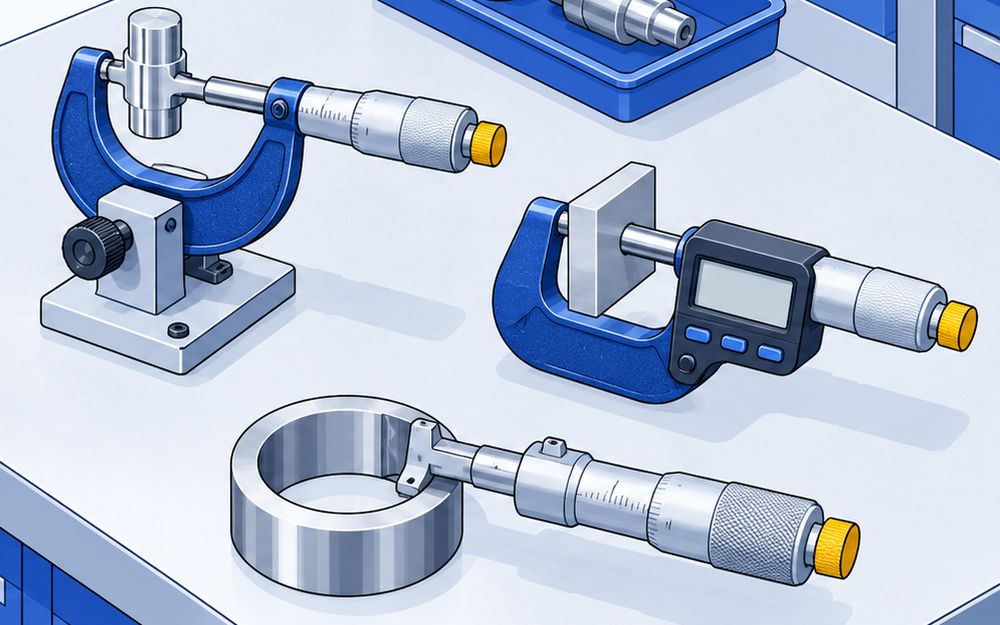

外側・内側と表示方式の違い

• 目盛式の外側型は、部品を挟んでスリーブとシンブルの目盛を読みます。新潟精機のMC105-25は、外側の寸法を電池なしで測る型です
• デジタル外側型は、挟んだ寸法を数字で表示します。ミツトヨのMDC-25MXは測定データ出力機能付き、マールのMicromar 40 EWRiは無線送信機を内蔵しています
• 内側型は、穴や溝の内側を測ります。ミツトヨのIMP-50はキャリパー形の目盛式です。内側型を選んでから、形状と測定範囲を絞ります

内側・外側は測る場所の違い、目盛式・デジタルは読み取る方法の違いです。比較ページでは区分が重ならないよう、内側型を先に分け、外側型を表示方式で分けています。

測定範囲を部品に合わせる

• 新潟精機のMC105-25とQEM133-25は、外側の0〜25mmを測ります
• ミツトヨのMDC-25MXも、外側の0〜25mmを測る型です
• ミツトヨのIMP-50は、内側の25〜50mmを測る型です

部品の最小寸法から最大寸法までを含む範囲を選びます。同じ測定範囲でも、外側型と内側型では測定面の向きが異なります。穴や溝では、測定面が届くかも図面で確かめます。

最小表示と器差・許容誤差を分けて読む

• MC105-25の最小読取値は0.01mm、最大許容誤差は4μmです
• QEM133-25の最小読取値は0.001mm、最大許容誤差は4μmです。ただし量子化誤差の±1カウントを含みません
• MDC-25MXの最小表示量は0.001mmです。全測定面接触誤差は±1μm、部分測定面接触誤差は1μmと、誤差の項目を分けて案内しています

最小表示・目量は「どこまで細かく読めるか」、器差・許容誤差は「どの程度のずれを許すか」を読む項目です。メーカーごとに項目名や試験条件が違うため、数値だけを抜いて同じ意味として比べません。詳しい条件は、QEM133-25の仕様とMDC-25MXの仕様⁠に記載されています。

目盛の読み方と測定力

• スリーブの目盛は、見えている最大値を読みます
• シンブルの目盛は、スリーブの基準線と合う位置を読みます。線がずれているときは、基準線の下側の目盛を読みます
• 目線を斜めにすると合う位置が変わるため、基準線を正面から見ます
• MDC-25MXの測定力は5〜10Nです。ラチェットストップを備えています

ミツトヨは、測定面を軽く接触させたあと、ラチェットストップをゆっくり3〜5回回す手順を案内しています。強く押し付けると測定物を変形させるため、薄い物では特に接触時の操作をそろえます。これは標準外側型の説明なので、実際に使う型の取扱説明書も確認します。

データ出力と使用環境

• MDC-25MXは測定データ出力機能付きです。接続するケーブルや通信機器を別に選びます
• Micromar 40 EWRiの4157100は、Integrated Wirelessを内蔵しています。データ収集には受信器を組み合わせます
• MDC-25MXとMicromar 40 EWR・40 EWRiは、保護等級IP65です
• MC105-25とQEM133-25の取得ページには、出力方式と保護等級の記載がありません。必要なら発注前にメーカーへ確認します

マールの無線機能は、4157100の公式仕様⁠で確認できます。デジタル表示があることと、外部へデータを送れることは分けて確認します。

使用前の確認と校正

• 本体と部品を室温になじませます。温度が違うと熱膨張による誤差が出ます
• 測定面を白紙で拭き、ほこりや切りくずを取り除きます
• 測る前に基点を確認します。実際の測定も、基点確認時と同じ姿勢・条件で行います
• 内側型のIMP-50には、基点調整用としてセットリングなどの基準ゲージが別に案内されています

基点だけを確かめても、測定範囲全体の誤差を確認したことにはなりません。基点調整用ゲージの選定と、使用する範囲の校正・検査を分けて管理します。IMP-50の公式ページには、利用できる基準ゲージが載っています。

公開価格の読み方

• 新潟精機のMC105-25は、標準小売価格7,000円です
• 新潟精機のQEM133-25は、標準小売価格15,800円です
• ミツトヨのMDC-25MXは、税抜標準価格23,300円です
• ミツトヨのIMP-50は、税抜標準価格42,300円です

新潟精機の取得ページは税区分を明記していません。比較ページでは税条件がそろわない価格に高低の判定を付けず、マールの海外ショップの外貨価格も円換算していません。実際の発注では、校正書類、基準ゲージ、出力用機器を本体と分けて見積もりを取ります。仕様と公開価格の確認日は2026年10月28日です。
