拡大鏡とは？照明拡大鏡・スタンドルーペ・ヘッドルーペ・検査用ルーペの種類と倍率の選び方

拡大鏡とは

拡大鏡は、凸レンズで物を大きく見せる道具です。ルーペはドイツ語で、日本語に訳すと拡大鏡になります。

工場では、基板や小さな部品の目視検査、組立やはんだ付け、印刷物や塗装面の確認に使います。研究室では、試料の観察や細かい手作業に使います。

老眼鏡は30〜40cm先にピントを合わせるための眼鏡で、物そのものを大きく見せる拡大鏡とは目的が違います（エッシェンバッハ）。

比較ページには、日本法人のある8社の代表の型式を、方式ごとに載せています。

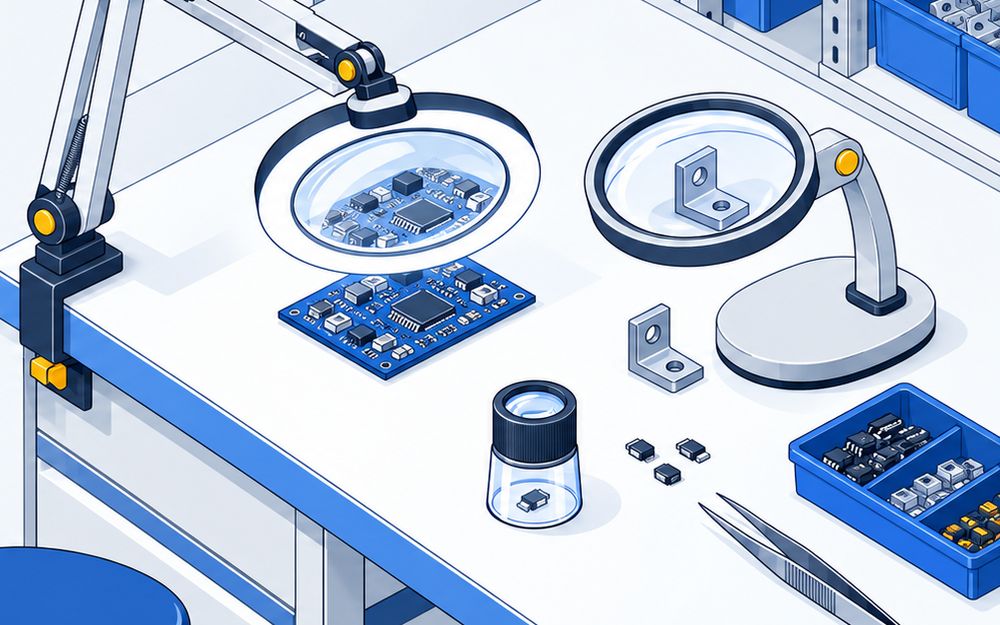

4つの方式

照明拡大鏡（アーム式）

• 机の端にクランプで付け、長いアームの先にレンズとLEDの照明が付く
• レンズを作業する所の真上に持ってきて、両手を使いながら見る
• ホーザンのL‑678はアーム長855mm、オーツカ光学のSKKL‑Fは2〜15倍のレンズを付け替える

スタンド式⁠（卓上）

• 重い台に載せて置くだけで使える。机にクランプを付けられない所でも使える
• 2倍・レンズ径100mm前後のLEDスタンドルーペは、乾電池やUSBで点く型もある
• 日機のNLLP50ST‑3Dは卓上式で、20cmの距離で8,700lx

ヘッドルーペ

• ヘッドバンドで頭に付け、両手を空けて見る
• メガネをかけたまま使える型が多い（エンジニア⁠のSL‑80、エッシェンバッハのラボヘッド⁠）
• 倍率の違うレンズに付け替えられる型がある（新潟精機のHL‑LEDは4枚）

検査用ルーペ（手持ち）

• 目と物に近づけて、10倍ほどの高い倍率で狭い範囲を見る
• 0.1mm刻みの目盛を入れたスケールルーペなら、見ながら寸法を読める
• LEDの付いた型は、暗い所でも使える（Elcometer 137はタンクの中などの検査向け）

倍率の選び方

倍率の意味

• 倍率は、25cm離して見たときに何倍に大きく見えるかを表す。2倍なら1cmの物が2cmに見える
• これは長さで見た線倍率。面積で見ると2乗になり、ホーザンのL‑678は線倍率1.75倍・面積倍率約3倍と書いている

作業ごとの倍率

• エッシェンバッハは、観察や検査には4倍から、工業製品の検品は5〜20倍、印刷の仕上がりは10倍前後、時計修理は3〜15倍を挙げている
• 手を動かしながら見る組立・はんだ付けは、アーム式やスタンド式の2倍前後で広く見る

倍率を上げると変わること

• ピントの合う距離が短くなる：2倍なら20cmほど離しても合うが、5倍では5cmほどまで近づける
• レンズが小さくなり、見える範囲が狭くなる：2倍で直径10cm、10倍で直径3.5cmほど
• 5倍くらいからは目と物に近づけ、片眼で見る使い方になる

照明の選び方

• 明るさは、距離をそろえて比べる。ホーザンのL‑678は100〜150mmで2,700〜3,500lx、日機のNLLP60BT‑3Dは20cmで8,800lx
• 光る部品を強く照らすと反射で目が疲れる。調光できる型を選ぶ（日機⁠のNLLPシリーズは20〜100%の無段階）
• 蛍光灯の照明拡大鏡は常に高温になる。LEDは発熱が少なく、光を絞ると熱も減る（オーツカ光学）
• 色温度はメーカーで違う（ホーザンL‑678は6500K、日機NLLPは5,700K）

レンズの選び方

• 天井の照明がレンズに映り込むなら、ARコート（反射防止）のレンズを選ぶ。オーツカ光学は2〜10倍でARコートを用意している
• 青く見えることのある青色ガラスより、透明度の高い白いガラスのレンズのほうが色を正しく見られる⁠（日機）
• 手持ちの検査用ルーペは、2枚のレンズで色のにじみを抑えたアクロマートが多い

買う前に

• オーツカ光学は、購入を考えている会社にデモ機を無料で貸し出している（実働5日間・返送料は利用者が負担）
• 実際に見る部品をデモ機で見て、倍率とレンズの大きさを決める
• カメラで撮ってモニターに映したいなら、拡大鏡ではなくマイクロスコープを比べる
