ダイヤルゲージとは？種類・てこ式との違い・使い方・読み方と選び方

ダイヤルゲージとは

ダイヤルゲージは、ダイヤルインジケータとも呼ぶ測定器です。テクロックのカタログでは、ダイヤルゲージはふつう単独では使わず、ステムか背面を治具に固定し、測定台と測定子で部品を挟んで、動いた量を短針と長針で読むと説明しています。

使い方は大きく2つです。

• 比較測定：基準のブロックや部品で針を0に合わせ、その差を読む
• 直接測定：測定子の動いた量を、そのまま寸法として読む

比較ページには、工場の品質管理・機械の芯出しで使う業務用のダイヤルゲージ・てこ式ダイヤルゲージ・デジタルインジケータを、方式ごとに代表の型式で載せています。ノギス・マイクロメータ、ダイヤルゲージを組み込んだシリンダゲージや厚さ計、スタンドだけの製品は載せていません。

各部の名称

テクロックのカタログでは、ダイヤルゲージの各部を次のように呼びます。

• 目盛板・長針・短針：針で読む部分。長針で細かい目盛、短針で長針の回転数を読む
• 外枠：目盛板のまわりの枠
• ステム：本体をスタンドや治具に固定する軸
• スピンドル：上下に動く軸
• 測定子：スピンドルの先に付けて、部品に当てる部分
• リミッタ：公差の範囲に合わせて置く目印

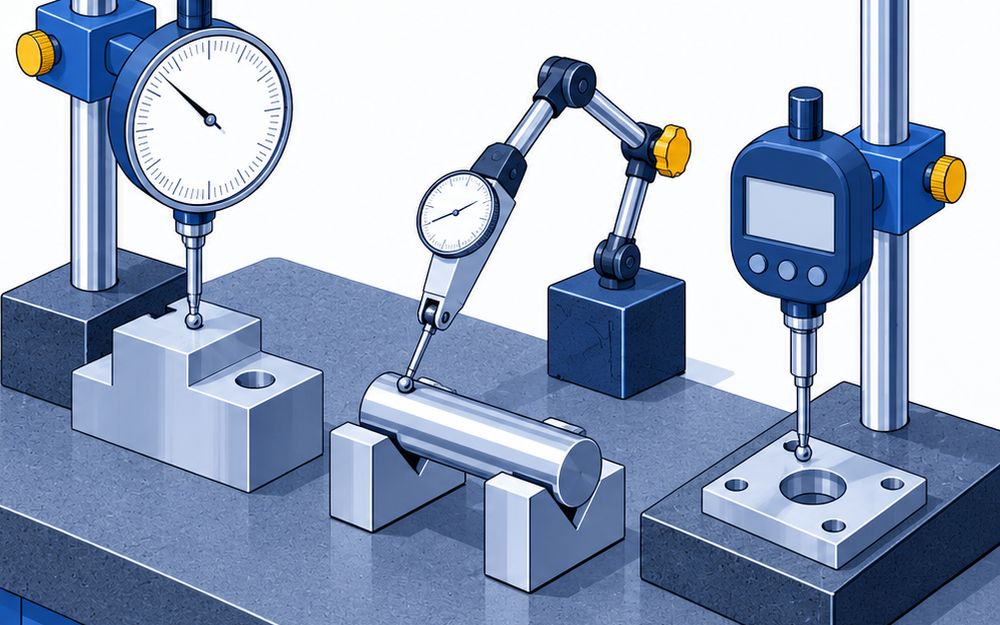

3つの種類

• ダイヤルゲージ（スピンドル式）：目量0.01mm・測定範囲10mmが標準。高さの差や平面の凹凸を当たる
• てこ式ダイヤルゲージ（テストインジケータ・ピックテスター）：測定範囲0.8mmほどと狭いが、細かな動きに敏感。芯出しや振れの測定に使う
• デジタルインジケータ：最小表示量0.001mmの型が多い。測定値をケーブルやBluetoothでパソコンへ送れる

使い方と読み方

ミツトヨの資料では、次の順に使います。

• スピンドルや針の動きがなめらかか、測定子がゆるんでいないかを確かめる
• スピンドルを、測る方向と平行に取り付ける（角度がつくと読みに誤差が入る）
• 測定範囲の真ん中で基点を合わせる（思ったより大きい寸法が出ても読める）
• 使ったあとは乾いた布で拭き、スピンドルに油をささない

読むときは、短針で長針が何回転したかを読み、長針の目盛を足します。ミツトヨの2046Aは目量0.01mmで、長針1回転が1mmです。

てこ式ダイヤルゲージの使い方

• 測定子は、測る方向に対して90°の姿勢になるように取り付ける
• 測定子は、メーカーと型式で決まった長さのものを使う
• 測定子に油をささない

精度の見方

ダイヤルゲージの規格はJIS B 7503:2017で、目量0.01mm・0.005mm・0.002mm・0.001mmのダイヤルゲージの設計仕様と性能を決めています。てこ式ダイヤルゲージはJIS B 7533です。

比べるときは「全測定範囲の指示誤差」どうしで見ます。

• 目量0.01mm・測定範囲10mm：13〜20μm（比較ページの5製品）
• てこ式・測定範囲0.8mm：9〜13μm（比較ページの4製品）

選び方

• 動く量が数mmある所はスピンドル式、狭い所や芯出しはてこ式
• 読み違いをなくしたい、測った値を記録したいならデジタル
• 切削液がかかる所は、保護等級（IP54など）や油が入りにくい作りを確かめる
• 値段は、同じ方式・同じ目量と測定範囲でそろえて比べる
• スタンドやマグネットベースは別売が多いので、一緒に見積もる
