圧力センサとは？種類と選び方・圧力スイッチと圧力伝送器の違い・出力の決め方

圧力センサとは

圧力センサ（圧力センサー）は⁠、圧力を受ける薄い板（ダイアフラム）のたわみを電気の量に変え、圧力に応じた信号を出す機器です。針で見せるだけのブルドン管の圧力計と違い、PLCや制御装置が値を読めるので、圧力が下がったら機械を止める、値を記録する、といった使い方ができます。

比較ページには、工場の設備・空圧・油圧・プロセスで使う業務用の圧力センサを、方式ごとに代表の型式で載せています。表示だけの圧力計、ロードセル、温度センサー、家庭用・車のタイヤ用は載せていません。

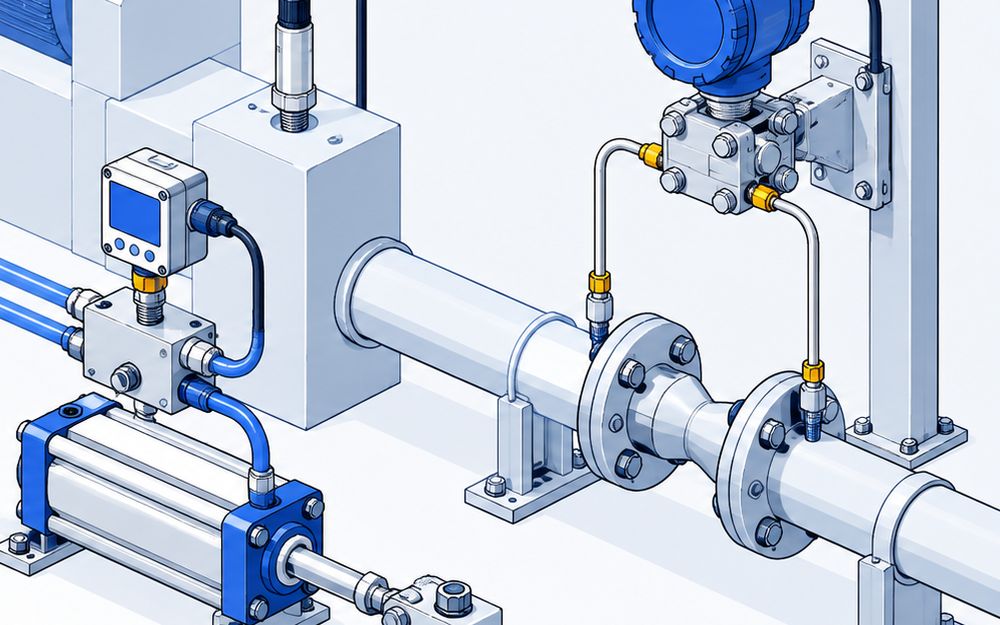

3つの方式

デジタル圧力スイッチ（表示つき）

本体に表示があり、決めたしきい値でON・OFFを出します。

• 空気の元圧の確認や、吸着パッドの吸着の確認に使う
• 画面を見ながら、その場でしきい値を変えられる
• パナソニック インダストリーのDP‑102Zは比較出力を2つ持ち、1つを警報に回せる
• 水や油がかかる所は、キーエンスのGP‑M010のようなIP67の耐環境型を選ぶ

圧力センサ（アナログ出力の小型）

表示の無い小さな本体で、圧力に比例した電圧や電流を出します。

• 機械や装置に組み込み、PLCや計測器が値を読む
• 長野計器のKM31は0〜5V・1〜5V・4〜20mAから出力を選べる
• 共和電業のPGM‑Hは、ひずみ測定器につないで試験や研究で使う

圧力伝送器（プロセス用・4〜20mA）

プラントの配管やタンクに付け、圧力や差圧を4〜20mAで計装室へ送ります。

• 精度と長期安定性が高い（アズビル⁠のGTX60Gは±0.04%）
• 防爆や安全計装（SIL）の認証を持つ型がある
• 差圧伝送器（富士電機のFKC‑6など）は⁠、圧力差から流量や液位を測る

選び方

1. 測る流体と接液部の材質

• 空気や不燃性のガスだけなら、空気用のデジタル圧力スイッチで足りる
• 水・油・薬液を測るなら、液体に使える型を選び、接液部（ダイアフラム・継手）の材質を確かめる
• 腐食する流体は、ハステロイやタンタルのダイアフラムを選べる型にする

2. 圧力の種類とレンジ

• ゲージ圧：大気圧を0とした圧力。ふつうの配管の圧力
• 絶対圧：真空を0とした圧力。真空の度合いを測るとき
• 差圧：2か所の圧力の差。流量・液位・フィルタの詰まり
• 連成圧：負圧から正圧までを1台で
• レンジは、ふだんの圧力が中ほどに来るものを選ぶ

3. 出力

• ON・OFFで判定するだけなら、デジタル圧力スイッチの比較出力
• 値をPLCで読むなら、1〜5Vか4〜20mA
• 配線が長い・ノイズが多いなら、4〜20mAの電流出力
• 設定や診断をつなぎたいなら、IO‑LinkやHART通信の型

4. 置く場所

• 水や油がかかる所は、保護等級（IP65・IP67など）を見る
• 振動の多い機械には、全溶接の構造や耐振動の数値を見る
• 防爆エリアは、防爆の認証を持つ圧力伝送器にする

価格

値段を公開しているのは、パナソニック インダストリーのデジタル圧力センサ（DP‑102Zが標準価格10,800円）だけでした。ほかのメーカーは、型式・レンジ・継手・出力を伝えて見積もりを取ります。プロセス用の圧力伝送器は、防爆・材質・通信の指定で値段が大きく変わります。
