油圧プレスとは？仕組みと3つの種類、加圧能力と安全の決まりの見方

油圧プレスとは

油圧プレスは、ポンプで油に圧力をかけ、シリンダーのピストンでスライドやラムを押す機械です。油圧プレス機・液圧プレスとも呼びます。押す力は受圧面積にかかる圧力で決まり、速さはポンプの流量を受圧面積で割ったものになります（エナパックの油圧の基本計算）。

金属の抜き・曲げ・絞り、部品の圧入やかしめ、樹脂やゴムの成形に使います。作業台に置ける小型機から、樹脂や自動車部品を成形する大型の門形まであります。

比較ページには、日本法人のある会社が自社で作るか自社ブランドとして売る油圧プレスを、1社1〜2製品に絞って載せています。電動のサーボプレス、クランクで押す機械プレス、熱盤で加熱するホットプレス、プレスブレーキ、スクラッププレス、金型だけ・油圧ジャッキだけ、中古、代理店が売る他社製品は載せていません。

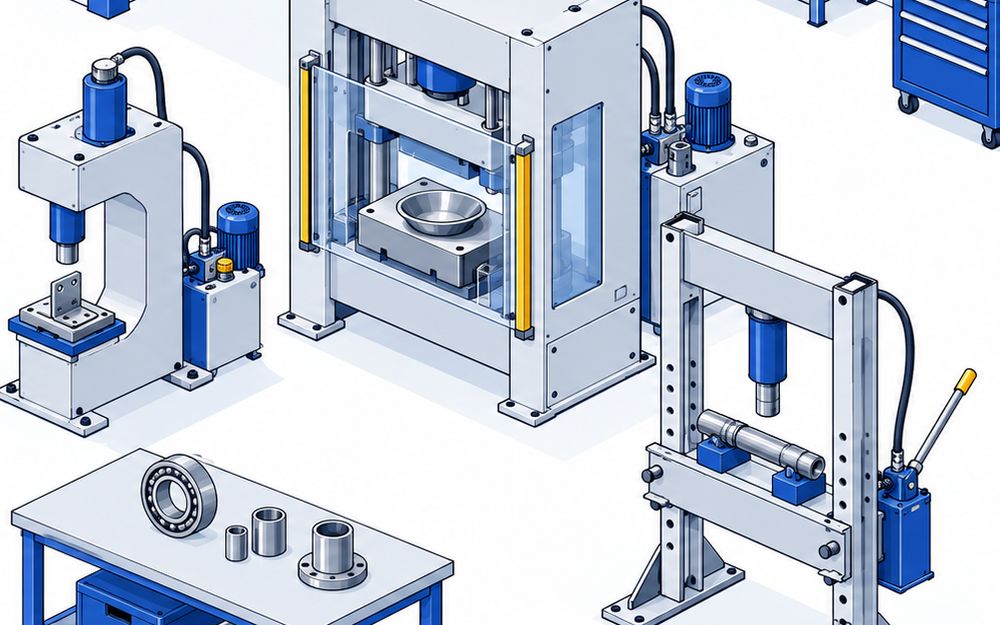

3つの種類

C形（片持ち）油圧プレス

• 横から見るとCの字の枠で、前と左右の3方が開いています
• 金型の出し入れや材料の置き換えがしやすく、手で材料を入れる単発の作業に向きます
• 小型の機種は作業台ほどの場所に置けます

このページの例：アサイ産業のHCS500e、富士機工のLSP‑1525Ⅱ・LSP‑3030、日本オートマチックマシンのHYP505HK

門形・O形の油圧プレス

• 四角く閉じた枠や、左右の柱でスライドを支える形です
• 枠が開いていないので偏った荷重に強く、ストロークやテーブルを大きく取れます
• 深い絞りや樹脂の成形のような大型機から、工場のエアーで油圧を起こすエアーハイドロ式の小型機まであります

このページの例：アサイ産業のHOS500e、アミノのFP‑500、川﨑油工の深絞りプレス、武藤設計のMAH‑40‑100

整備・矯正用の門型プレス

• 門の形の枠に油圧シリンダーを付け、手動・エア・電動のポンプで押します
• 電源のいらない手動式があり、整備工場や保全の現場で軸の曲がりを直したり、ベアリングを抜き差ししたりします
• ベッドの高さを変えられる機種や、ワークを支える治具を足せる機種があります

このページの例：エナパックのPF5‑P142・IPF10‑PUJ12、長崎ジャッキのNSP‑350G、山本水圧工業所のAPP‑20‑800

仕様の見方

加圧能力

• kNとtの両方で書くメーカーが多く、富士機工のLSP‑1525Ⅱは150kN（15t）⁠で⁠⁠⁠⁠す
• このページの製品は、40kN（武藤設計⁠のMAH‑40‑100）から、22,000kN（川﨑油工⁠の深絞りプレスの納入例）⁠ま⁠で⁠あ⁠り⁠ま⁠⁠⁠⁠す

ストロークとデーライト

• ストロークはスライドが動く長さ、デーライトはテーブルとスライドの間の開きです
• 金型の高さと材料が、この中に収まるかを先に確かめます
• アサイ産業の同じ500kNで比べると、C形のHCS500eはストローク250mm、O形のHOS500eは400mmです

駆動と電源

• 手動ポンプなら電源がいりません（エナパック⁠のPF5‑P142、長崎ジャッキのNSP‑350G）
• 工場用の機種は三相200Vのモーターで油圧ポンプを回すものが多く、富士機工のLSP‑1525Ⅱは2.2kWです
• 武藤設計のエアーハイドロプレスは工場のエアーで動き、油圧ユニットがいりません

入れるときの安全の決まり

• プレス機械には安全囲いなどを付け、体が危険限界に入らないようにします（労働安全衛生規則）
• 動力プレスは1年以内ごとに1回、特定自主検査をします（労働安全衛生規則）
• 動力プレスを5台以上持つ工場は、技能講習を終えた人からプレス機械作業主任者を選びます（労働安全衛生法施行令・労働安全衛生規則）
• スライドの危険を防ぐ機構を持つ動力プレスは、型式検定の対象です。日本オートマチックマシンのHYP505HKは型式検定合格番号TK517号です

値段

値段を公式に出しているのは、このページの12製品中3製品です。エナパックのPF5‑P142が参考価格446,000円、IPF10‑PUJ12が986,700円、長崎ジャッキのNSP‑350Gが希望小売価格640,500円（税抜）⁠で⁠す⁠。ほかは加圧能力・ストローク・テーブル寸法を伝えて見積もりを取ります。

押す力と速さの考え方はエナパックの油圧の基本計算、安全の決まりは労働安全衛生規則と労働安全衛生法施行令（e‑Gov法令検索）によります。製品の値は比較ページ⁠の出典にある各メーカーの公式ページの記載です。
