射出成形機とは？仕組みと構造、種類と型締力（トン数）の選び方
業務用の
この
射出成形機は、
射出成形機とは
射出成形機は、
比較ページには、
仕組みと構造
- 射出装置：加熱筒
（バレル）の 中で スクリュを 回し、 樹脂を 溶かして次の 1回 分を 量ります。 量った 樹脂を、 ノズルから 金型へ 押し込みます。 スクリュは、 ホッパ側から 供給部・ 圧縮部・ 計量部に 分かれています - 型締装置：金型を
開け閉めし、 樹脂を 入れている間は 金型が 開かないよう強い力で 締めます。 冷えたら 金型を 開き、 成形品を 押し出します - 金型：ノズルから
入った 樹脂を 冷やして 形に する 金属の 型です。 成形機とは 別に 作ります

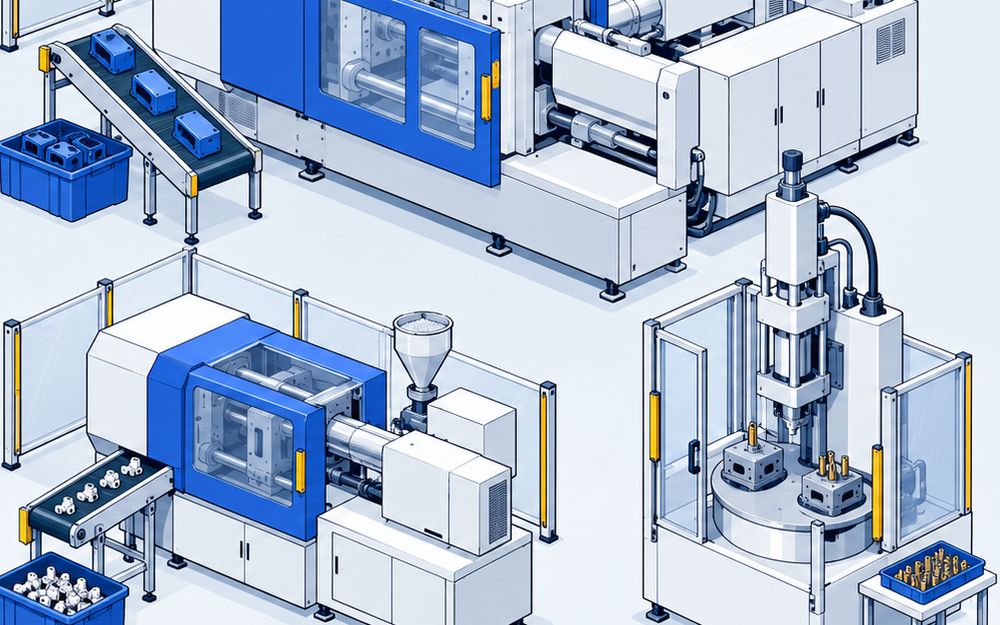

3つの種類
- 全電動式
（横型） ：射出・ 計量・ 型開閉・ 型締を サーボモータで 動かします。 油圧の 油を 使わず、 クリーンルームで 使える 機種も あります。 住友重機械工業の SE‑EV‑S、 ファナックの ロボショット、 日精樹脂工業の NEX‑Ⅴ、 日本製鋼所の J‑ADS、 芝浦機械の EC‑SXⅢ - 油圧・
ハイブリッド式 ：型締や（横型） 射出の 一部を 油圧で 動かします。 油圧は 大きな 力を すぐに 出せ、 サーボで 油圧ポンプを 回す ハイブリッド 式は、 電気式が 苦手な 高い 射出圧力を 長く 保つ 成形に 向きます。 日精樹脂工業の FNX‑Ⅳ、 ソディックの GLシリーズ、 大型の 2プラテン 式の ＵＢＥマシナリーのMMX - 竪型：金型を
上下に 開け閉めし、 下の 金型に 端子や ナットを 置いて 一緒に 成形する インサート 成形に 向きます。 日本製鋼所の JT‑ADS、 山城精機製作所の VER15‑S15EV、 TOYOイノベックスのET‑Ⅱ
型締力（トン数）の見方
- 機械の
大きさは 型締力で 表します。 仕様表は kNで 書く ことが多く、 1kNは 約 0.102tです （1,080kNなら約110t） - 成形品が
大きい ほど、また 1つの 金型で 取る 数が 多い ほど、 大きな 型締力の 機種を 選びます。 芝浦機械の 成形例では、 注射器 （PP）が 100〜280tです - この
ページの 機種は、 山城精機製作所の VER15‑S15EVの 150kNから、 ＵＢＥマシナリーの MMXシリーズの 3,500tまで あります
スクリュ径と射出体積・射出圧力
同じ
- 日精樹脂工業の
NEX110Ⅴ （射出形式12E）：28mmで 最大280MPa・ 77cm³、 36mmで 177MPa・ 127cm³ - 日精樹脂工業の
FNX110Ⅳ （射出形式12A）：28mmで 265MPa・ 77cm³、 40mmで 145MPa・ 157cm³
カタログの
タイバー間隔と金型の寸法
金型は、
- ファナック α‑S100iB：
460× 410mm - ソディック GL100G2：
460× 420mm - 日精樹脂工業 NEX110Ⅴ・
FNX110Ⅳ： 460× 460mm - 山城精機製作所 VER15‑S15EV：
タイバーの 無い形
安全の決まり
射出成形機の
