切断機とは？バンドソー・丸のこ・砥石・シャーリング・レーザー・プラズマ・ウォータージェットの違いと選び方

この記事の答え

切断機は、金属の棒・パイプ・形鋼・板を、決めた長さや形に切る機械です。選ぶときは「何を切るか（棒やパイプか、板か）」「いちばん太い・厚い寸法」「同じ長さを何本切るか⁠」⁠の3つを先に決めます。棒やパイプを長さに切るならバンドソーか丸のこ・砥石の切断機、板をまっすぐ切るならシャーリング、板から形を切り抜くならレーザー・プラズマ・ウォータージェットです。

切断機とは

切断機は、金属の材料を決めた長さや形に切る機械です。比較ページでは、工場・鉄工所・加工の現場で金属を切る機械のうち、メーカーが自社で作るか自社製品として売り、公式サイトで今も案内しているものを並べています。

「切断機」という名前の製品はとても広く、金属組織を見るための試料切断機、電線やチューブ、紙・フィルム・ゴムを切る機械まで同じ名前で呼ばれます。このページでは、金属の棒・パイプ・形鋼・板を切る機械に絞りました。手で持つディスクグラインダー⁠や電動のこぎり、手動のパイプカッター⁠も入れていません。

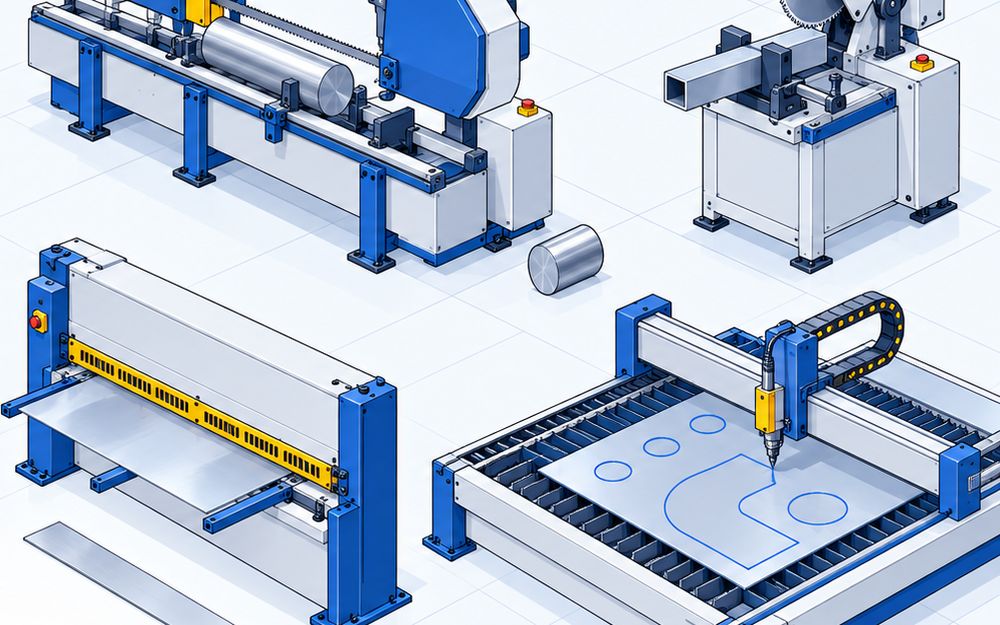

方式	切り方	向いている材料	掲載した製品の例
バンドソー	輪にした帯のこを回して切る	太い丸棒・形鋼・パイプ	アマダ HA-250、大東精機 GA260Ⅴ、レッキス工業マンティスXB270A
丸のこ・砥石の切断機	丸い刃や砥石を下ろして切る	パイプ・細い形鋼・アルミ形材	津根精機 TK100GL、奥村機械製作所 UCK-MF200、HiKOKI CC14SF
シャーリング	上下の刃で板を押し切る	鋼板・ステンレス板をまっすぐ	アマダ ESH-3013
形に切り抜く	レーザー・プラズマ・水・ガスで切る	板から部品の形を切り出す	日酸TANAKA FMRⅢ、コマツ産機 TFP510-3、スギノマシン VARUNA

棒・パイプ・形鋼を長さに切る

バンドソー（帯のこ盤）

輪にした細い帯のこを2つの車輪で回し、材料の上から下ろして切ります。刃が細く、太い材料まで切れるのが強みです。アマダのHA-250は丸材直径250mm、角材幅300mm×高さ250mmまで切れ、帯のこは幅27mm×長さ3,505mmです。

工場に据えて使う自動機と、持ち運べる小型機があります。大東精機⁠のGA260Ⅴは、タッチパネル⁠で製品の長さと本数を入れれば、材料の先を見つけてから切り終わるまで自動で進めます。持ち運べる機種では、アサダ⁠のバンドソービーバー4ACTIVEが16.5kgで鋼管直径120mmまで、レッキス工業⁠のマンティスXB270Aが丸パイプ直径270mmまで切れます。どちらも単相100Vで動きます。

丸のこ・砥石の切断機

腕の先の丸い刃や砥石を下ろして切ります。丸い刃には、刃先に超硬のチップを付けたものや、メタルソー⁠と呼ばれる金属用の丸のこがあります。

丸のこの自動機：同じ長さで大量に切る工場向けです。津根精機⁠のTK100GLは超硬丸鋸刃で丸材を切断長10〜150mm⁠に全自動で切り、奥村機械製作所のUCK-MF200⁠はアルミ形材を切断高さ180mm×切断幅200mmまで切ります
砥石の高速切断機：軽く安く、現場へ持ち出せます。HiKOKIのCC14SFは外径355mm⁠の切断砥石を毎分3,800回転で回し、丸パイプ直径120mmまで切れます

鋼材とアルミでは、合う刃も回す速さも違います。奥村機械製作所のUCK-MF200のように、アルミなど非鉄金属だけに向けた機械もあるので、切る材料を先に決めておきます。

板をまっすぐ切る：シャーリング

シャーリング（シャー）は、上の刃を下ろして下の刃との間で板を押し切る機械です。1回⁠の動きで1本の線を切れるので、板金の材料を決めた幅に切り分ける仕事が速く進みます。アマダのESH-3013は、板厚0.8〜13mm、長さ3,100mmまで⁠の板を切れ、バックゲージで5〜1,000mm⁠の幅を決められます。

切れる板厚は、材料の強さで変わります。ESH-3013の板厚0.8〜13mm⁠は引っ張り強さ450N/mm²の材料での値で、600N/mm²の材料では10mmまでです。

板を形に切り抜く：レーザー・プラズマ・ウォータージェット・ガス

台に載せた板を、図面のデータで動くヘッドで切り抜きます。穴や曲線も1枚⁠の板から切り出せます。

方法	切り方	このページの製品
レーザー	レーザー光の熱で溶かして切る	日酸TANAKA FMRⅢ（⁠ファイバー 12kW・20kW）、ヤマザキマザック OPTIPLEX 3015 Ez（⁠ファイバー 3.0kW・6.0kW）、三菱電機 ML3015HV2-R（炭酸ガス 2.0kW）
プラズマ	高温のプラズマで溶かして切る	コマツ産機 TFP510-3（200A・300A）、小池酸素工業 KADTEX-WIN（⁠エアプラズマ）、ダイヘン DCT60（持ち運び式）
ウォータージェット	研磨材を混ぜた超高圧の水で切る	スギノマシン VARUNA（380MPa）
ガス	酸素と燃料ガスで鋼を焼き切る	小池酸素工業 IK-12max3（レールを走る持ち運び式）

板の厚さで見ると、コマツ産機のTFP510-3⁠は300A仕様で軟鋼36mmまで、日酸TANAKA⁠のFMRⅢは20kW機で軟鋼40mmまで切れます。小池酸素工業⁠のKADTEX-WINは軟鋼3.2mmまで⁠の薄板向けで、ダクトの部品のような薄い板金を切ります。銅や真鍮のように光を跳ね返す材料は、ヤマザキマザック⁠のOPTIPLEX 3015 Ezが切れると書いています。

熱をかけたくない材料や、CFRPのような削りにくい材料は、ウォータージェット⁠で切ります。スギノマシン⁠のVARUNAは、ポンプから加工の機器までを1台⁠にまとめ、床の広さ5平方メートルに収まります。

選ぶときに見るところ

切れる大きさ：棒やパイプは直径・角材の寸法、板は板厚と加工できる範囲で書かれています。0°と45°で切れる大きさは違い、アサダ⁠のビーバー4ACTIVEは45°では角パイプ50mmまでです
自動化：同じ長さを何本も切るなら、材料を自動で送る機種を選びます。アマダのHA-250は送りストローク400mm⁠の自動送りです
電源と重さ：持ち運べる機種は単相100Vで動くものが多く、HiKOKIのCC14SFは16kgです。工場に据える自動機は重く、大東精機⁠のGA260Ⅴは質量1,600kgあります
値段：このページで値段を出しているのは17製品中4製品で、どれも持ち運べる小型機です。HiKOKIのCC14SFが44,400円（消費税別）、レッキス工業⁠のマンティスXB270Aが548,000円です。自動機や板を切る機械は、材料と量を伝えて見積もりを取ります

安全の決まり

労働安全衛生規則には、切断機にかかわる決まりがあります（e-Gov法令検索）⁠。

砥石（研削といし）：取替えと取替え時の試運転は特別教育の業務です（第36条⁠）⁠。その日の作業の前に1分間以上、取り替えたときは3分間以上試運転し（第118条⁠）⁠、最高使用周速度をこえて使いません（第119条）
シャー：安全囲いを設けるなどして、体が危険限界に入らないようにします（第131条⁠）⁠。刃や安全装置の取付け・調整は特別教育の業務で（第36条⁠）⁠、動力で動くシャーは1年以内ごとに1回、定期に自主検査をします（第135条）
