カシメ機とは？スピンカシメとプレスカシメの違い・油圧と電動の違い・選び方

カシメ機とは

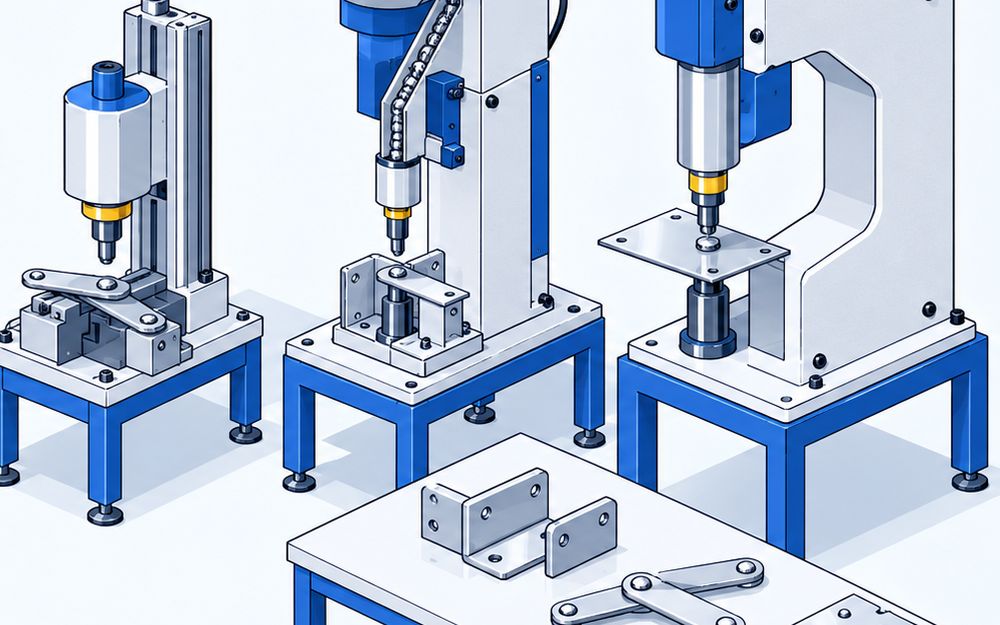

カシメ機は、塑性変形（力をかけると元に戻らない性質）を使って、2つ以上の部品を留める機械です。リベッティングマシン・スピンカシメ機・リベットかしめ機とも呼びます。熱を使わないので、溶接のような歪みや変色が出ず、振動でもゆるみません。そのかわり、一度かしめると部品を壊さないと外せません。

比較ページには、工場の組立ラインに置いて使う据え置き型のカシメ機を載せています。手で持つリベッター、端子の圧着工具、樹脂の熱かしめ、油圧ホースに口金具を付けるホースカシメ機は載せていません。

スピンカシメとプレスカシメの違い

スピンカシメ（リベッティング）

回したインサート（ポンチ）を斜めに当て、リベットの先を少しずつ広げます。

• 小さな力で済み、ずれや潰れが出にくい
• リベットと部品のすき間を残せるので、ハサミのような動く所も留められる
• インサートの形で、山形・丸形・平形・鍋形などに仕上げられる

プレスカシメ

上からまっすぐ押して、リベットやナット、ファスナーを潰します。

• 速く、強く留まる
• 音と振動が大きい
• 軸が太るぶん遊びが無くなるので、動く所には向かない

油圧・空圧・電動サーボの違い

• 油圧：大きな力を出しやすい。吉川鐵工のUSシリーズのように、小さな型から大きな型まで型がそろう
• 空圧：油を使わないので配管の油漏れが無く、静か。弘機商会は、空圧式は油圧式より導入コストが低いと案内している
• 電動サーボ：押す力と位置を数値で決め、条件を登録して呼び出せる。荷重やストロークを記録できる機械が多い

リベットを自動で送る機械

リベットセッターは、ホッパーからリベットを1本ずつ送り、押してかしめます。福井鋲螺や日東精工が作っていて、手でリベットを置く手間が無くなります。標準で使えるリベットの形が決まっているので、頭の形や長さが違うときは先に相談します。

選ぶときに見る点

• かしめ径：メーカーの数字はたいてい軟鋼の目安。ステンレスなど硬い材料は、試しかしめで確かめる
• 加圧力とストローク：リベットの径と長さ、部品の厚さで決まる
• 組み込むかどうか：自動機に入れるなら、ユニットタイプやヘッドユニット型のある機種を選ぶ
• 不良の見張り：荷重を測って合否を出すか、推力やストロークで入れ忘れを止めるか
• 試しかしめ：多くのメーカーが、実際の部品で試しかしめを受けている。買う前に仕上がりを確かめる

値段

載せた製品は、どれもメーカーの公式サイトに値段が出ていません。かしめるリベットの径と材質、加圧力、組み込むかどうかを伝えて見積もりを取ります。
