リレーとは？仕組みと種類、SSRとの違い・寿命・選び方

制御盤で使うリレー（継電器）の仕組み、汎用リレー・スリムリレー・ソリッドステートリレー（SSR）・制御リレーの4種類の違い、定格負荷と寿命の見方、SSRの熱と漏れ電流の注意を、メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

リレーは、コイルに流す電気で接点を動かし、別の回路を入り切りする部品です。選ぶときは「切り替える回路の数（接点構成）⁠」「負荷の電流と種類（抵抗負荷か誘導負荷か）⁠」「入り切りの回数」の3つを先に決め、盤の幅と取り付け方で形を決めます。

リレーとは

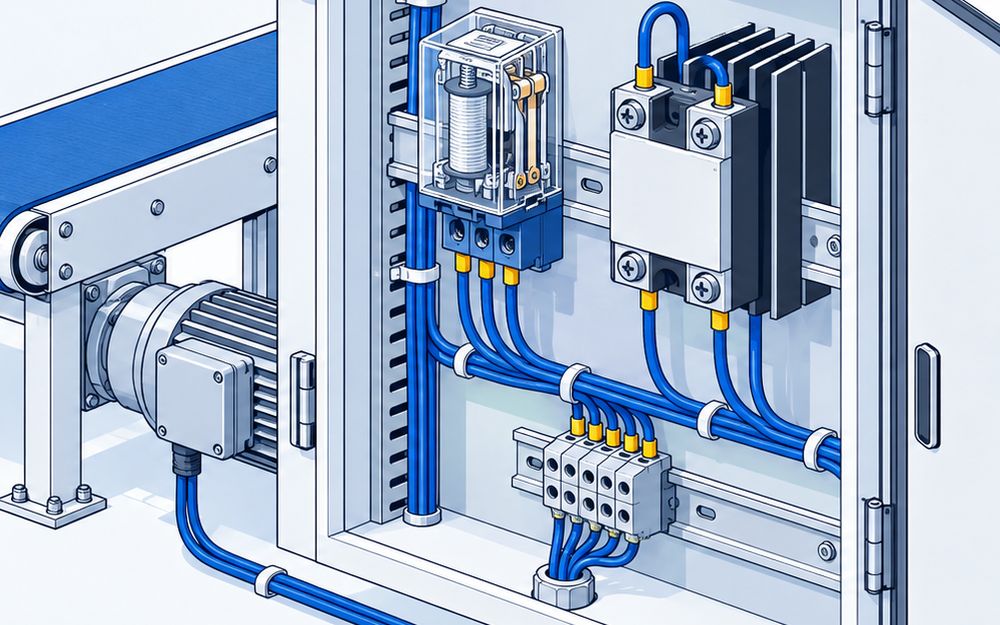

リレーは、コイルに電気を流すと鉄心が接点を引き寄せ、別の回路を入り切りする部品です。継電器とも呼びます。PLCやスイッチの小さな信号を受けて、モーター・ヒーター・電磁弁のような大きな回路を動かします。コイル側と接点側の回路が分かれるので、信号の回路と動力の回路を切り離せます。

比較ページには、制御盤や装置で使う汎用リレー・スリムリレー・ソリッドステートリレー（SSR）・制御リレーを載せています。プリント基板に付ける基板用リレー、保護リレー、メーターリレー、スマートリレー、タイマーリレー（タイマ）、電磁接触器は載せていません。

透明なケースのリレーをソケットに差して使います。1台に2〜4組の接点があり、制御盤のふつうの中継や切り替えに使います。配線はソケットにするので、保守のときは本体だけを差し替えます。

幅の細いリレーをDINレールに並べ、PLCの入出力を1点ずつ中継します。接点は1cが多く、ワゴの857-304はモジュール幅6mmです。オムロンのG2RV-ST500 DC24は、電線を差し込むだけのプッシュインPlus端子です。

接点が無く、半導体で入り切りします。音がせず、入り切りが多くても接点が傷まないので、ヒーターの温度制御によく使います。ゼロクロス方式は、交流の電圧がゼロ付近で入れるので、入れたときのノイズを抑えます。

電磁接触器と同じ形で、接点をたくさん持つリレーです。三菱電機のSR-T5は5a・4a1b・3a2bから選べます。電磁接触器と並べて操作回路を組むときに使います。
