タッチパネル表示器（HMI）とは？種類・画面サイズ・タッチ方式の選び方

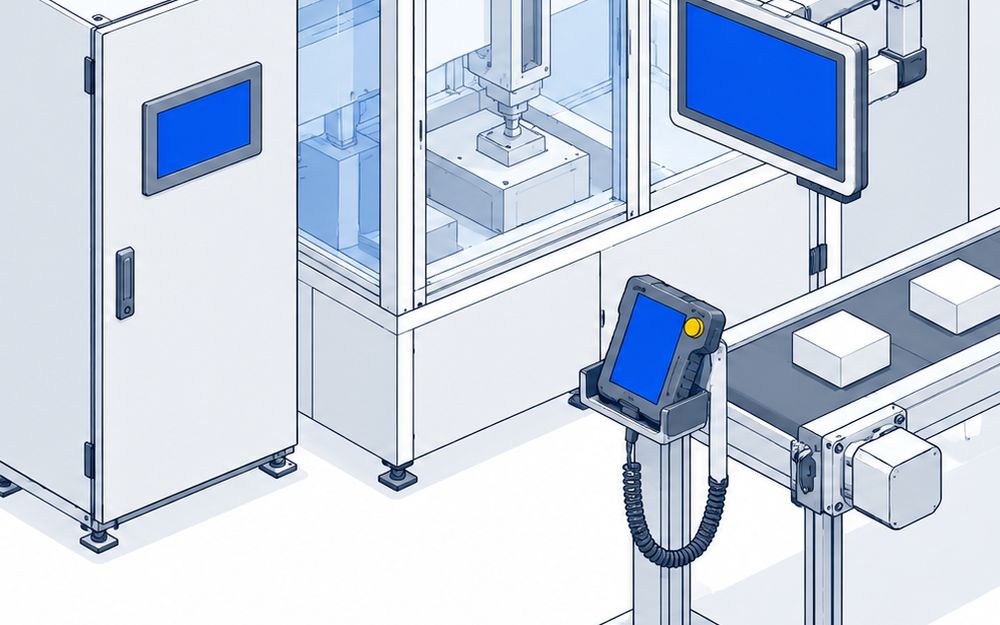

工場の
この
タッチパネル
タッチパネル表示器（HMI）とは
プログラマブル
- PLCの
データを 読み 書きして、 運転状態・ 数値・ 警報を 画面に 出します - 画面の
ボタンを 押すと、 その 操作が PLCへ 伝わって 機械が 動きます - 画面は
パソコンの 作画ソフトで 作り、 USBや Ethernet、 SDカードで 表示器へ 送ります
比較ページには、
画面の大きさで分けた3つの種類
大型（10型以上）
- ラインや
設備全体の 状態を 1枚の 画面に まとめて 映します - 三菱電機の
GT3710-XRBAは 10.4型・1024× 768ドット・ 1600万色で、 Ethernetを 2ch 持ちます - キーエンスの
VT5-X10は RGB入力と DVI-D出力を 持ち、 カメラの 映像も 同じ 画面に 出せます
中型（7型前後）
- 1台の
装置の 操作盤に いちばん 多い 大きさで、 7型ワイドの 800× 480ドットが 中心です - パナソニック インダストリーの
GT707と ジェイテクトエレクトロニクスの GC-A24は、 5.7型の 取付スペースに 7型ワイドが 入ります
小型（5.7型以下）
- 小さな
装置や、 押しボタンと 並べて 付ける 表示に 使います - パナソニック インダストリーの
GT703は 3.8型の モノクロで、 本体は 約180gです
タッチの方式の違い
アナログ抵抗膜方式
- 押した力で
2枚の 膜が 触れた 位置を 読む方式です。 オムロンは 「感圧式」と 書いています - この
ページの 多くの 製品が この 方式で、 手袋の ままでも 押せます
投影型静電容量方式（PCAP）
- ガラスの
下の センサで 指の 位置を 読み、 軽く 触れるだけで 反応します - 2点
押しが でき、 Pro‑faceの PFXGP6540WCDIは 指 2本の 操作に 使えます - IDECの
HG2J形は、 1.5mm 厚以下の 手袋で 操作できる 場合が あるとしています （素材や 環境で 反応しない こともあります）
保護構造（IP65F・IP67F）の見方
- 数字は、
盤に 付けた ときの 前面の 防じん・防水の 等級です - 末尾の
「F」は 油に 強い ことを 表す記号で、 JIS C 0920の 附属書に 試験の 条件が あります - 三菱電機の
GT2107-WTBDは 前面IP67F、 IDECの HG2J-7UT22TF-Bは 前面IP66F・ IP67Fです
入れ替えるときの注意
- 盤の穴
（パネルカット）の 寸法を 先に 測り、 新しい 機種の 寸法と 比べます - 今の
画面の データを 新しい 機種で 使えるかを、 メーカーの 置き換えの 資料で 確かめます - オムロンの
NA5-12W101B-V1は 2027年9月に 受注終了予定で、 NA5-12W101B-V2を 代わりの 機種として 案内しています
値段の見方
- 公式サイトに
値段を 出しているのは、 三菱電機・ キーエンス・ パナソニック インダストリーの 3社です - 7型ワイドは、
GT707が 105,300円 （税別）、 GT2107-WTBDが 141,000円、 VT5-W07が 262,000円です - ほかの
会社は、 型式と 台数を 伝えて 見積もりを 取ります
