グローブボックスとは？真空型・フロー型・簡易型・精製装置付き・アイソレーターの違いと選び方

グローブボックスとは

グローブボックスは、密閉した箱の前面に手袋（グローブ）を付け、外の空気に触れさせずに中の物を扱う装置です。実験用のグローブボックス、ドライボックスとも呼びます。車の助手席の小物入れも同じ名前ですが、このページで扱うのは研究・製造の装置です。サンプラテックは、水分や酸素に激しく反応する物を低水分・低酸素の箱の中で扱うための装置として、医薬品の試験・土壌分析・半導体などで使われていると案内しています。

比較ページには、日本に本社か日本法人がある会社が自社で作り、公式サイトで仕様を確かめられた製品を、1社1〜2製品に絞って載せています。クリーンブース・クリーンベンチ、前が開いた安全キャビネットとドラフトチャンバー、局所排気装置、手袋だけの製品、中古品、代理店が売る海外製品は載せていません。

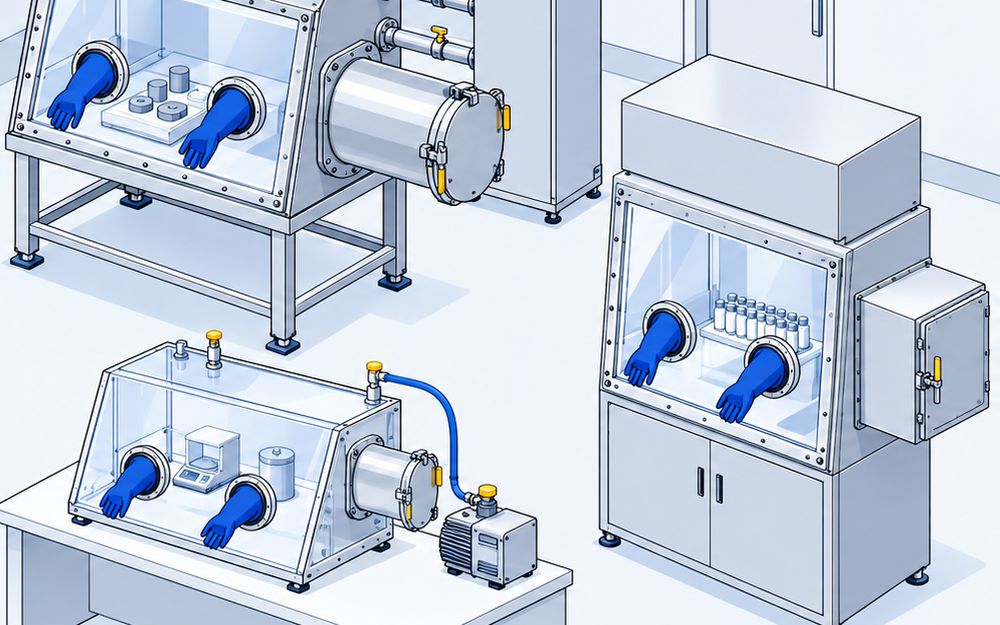

3つの種類

精製装置付き（不活性ガス循環精製）

• 窒素やアルゴンを箱と精製装置の間で回し、酸素と水分を取り続けます
• 酸素は銅の触媒、水分と溶剤はモレキュラーシーブで取り、どちらも再生して繰り返し使います
• エイエルエステクノロジーは、ガス循環精製型は水分・酸素1ppm以下を保証する型と説明しています
• このページの例：万善工機のMGP920SZ、ダルトンのガス精製装置付きグローブボックス、エイエルエステクノロジーのSagami

置換型（真空・フロー・⁠⁠⁠簡易）

• 真空型は、本体もパスボックスも真空に引いてから窒素などに入れ替えます。大きな物を入れたあとの立ち上げが早い型です
• フロー型（大気圧型・パージ型）は⁠、ガスを流して入れ替えます。真空型より安く軽いかわりに、立ち上げに時間がかかります
• 精製装置が無いので、中の純度は入れるガスの純度で決まります。あとから循環精製装置をつなげる型が多くあります
• アクリルの簡易グローブボックスや、机に載る卓上型もここに入ります
• このページの例：UNICOのUN‑1200LP、美和製作所のMDB‑1B、グローブボックス・ジャパンのGBJV080・GBJF080、サンプラテックのVG‑800・G型、万善工機のMGC‑80

アイソレーター（無菌・封じ込め）

• HEPAフィルターを通した空気で中をきれいに保ち、過酸化水素で中を除染します
• 医薬の無菌試験や細胞の操作に使う無菌の型と、高活性の薬の粉を閉じ込める封じ込め（陰圧）の型があります
• 製造ラインや作業に合わせて1台ずつ設計します
• このページの例：日本エアーテックの無菌アイソレータ、澁谷工業の無菌試験用アイソレータ・ハザードアイソレータ、ダルトンのSterigion

選ぶときに見るところ

中の雰囲気（酸素・⁠⁠⁠水分）

• 精製装置付きでは、万善工機のMGP920SZが酸素1ppm未満・露点−76.5℃未満、ダルトンが酸素・水分とも1ppm以下、Sagamiが5ppm以下です
• 中の濃度は、酸素計と露点計（水分計）を付けて見張ります

主室とパスボックスの大きさ

• 中に入れる天秤・顕微鏡・粉砕機などの寸法を測り、作業する場所が残る大きさにします
• 物の出し入れはパスボックス（前室）で行います。大きな物を入れるなら、前面の窓や本体を外せる型を選びます

材質

• アクリル製は中がよく見え、サンプラテックは金属製より安く入れられると案内しています
• ステンレス製は気密・強度・熱への強さが高く、サンプラテックのステンレス製の真空型では露点−70℃まで下がります

グローブの材質

• グローブボックス・ジャパンはネオプレンが標準でCSM・ブチルを選べ、美和製作所はブチルが標準です
• 扱う溶剤や薬品に強い材質を選び、傷んだら替えます

使い方（真空置換の流れ）

サンプラテックの真空グローブボックスの使い方マニュアルでは、次の順で中の空気を入れ替えます。

• 作業する物を中に入れ、本体の扉とパスボックスの外扉を閉めます（パスボックス⁠の内扉は開けておきます）
• グローブポートにカバーを付けてから、真空ポンプで本体とグローブの中の空気を抜きます
• 窒素などのガスを少しずつ入れて、大気圧まで戻します。これを数回くり返すと、入れ替えがよく効きます
• 作業中に物を出し入れするときは、パスボックスだけを真空に引いてガスで満たし、本体の雰囲気をこわさずに受け渡します

手入れ

• 精製剤は、銅触媒を水素で、モレキュラーシーブを真空で温めて再生します。エイエルエステクノロジーは、再生に使う水素を爆発しない濃さ（上限4％）⁠ま⁠で薄めると案内しています
• エイエルエステクノロジーのSagamiは、精製剤を使う人が自分で交換できます
• 窒素・アルゴンのガス代と、再生に使う水素の置き場所を先に決めます

値段の見方

• このページの14製品のうち、値段を公開しているのは置換型の4製品だけです
• サンプラテックのG型が450,000円、VG‑800が1,210,000円（標準小売価格）、グローブボックス・ジャパンのGBJF080が1,617,000円〜、GBJV080が2,981,000円〜（税込）⁠で⁠⁠⁠⁠す
• 精製装置付きとアイソレーターは、寸法・つなぐ機器・除染のしかたを決めて見積もりを取ります
