杭基礎（既製杭）⁠と⁠は⁠？PHC杭・鋼管杭の工法の種類（プレボーリング⁠・中掘り・回転貫入・鋼管ソイルセメント杭）と⁠、杭径・施工長さ・支持力の選び方

杭基礎（既製杭）⁠と⁠⁠⁠⁠は

既製杭は、工場で作ったコンクリート杭や鋼管杭を地中の硬い層（支持層）⁠ま⁠で入れて、建物・橋・鉄塔・工場の重さを支える基礎です。既製コンクリート杭は1934年のRC杭から始まり、その後PHC杭・SC杭・PRC杭などが生まれました。ジャパンパイルの解説では、既製コンクリート杭は主に3〜15階建ての中・高層ビルの基礎に使われます。

比較ページには、杭を自社で作る日本の会社の杭工法を、各社の代表の工法の単位で載せています。場所打ち杭の施工だけの会社、地盤改良材、鋼矢板は載せていません。

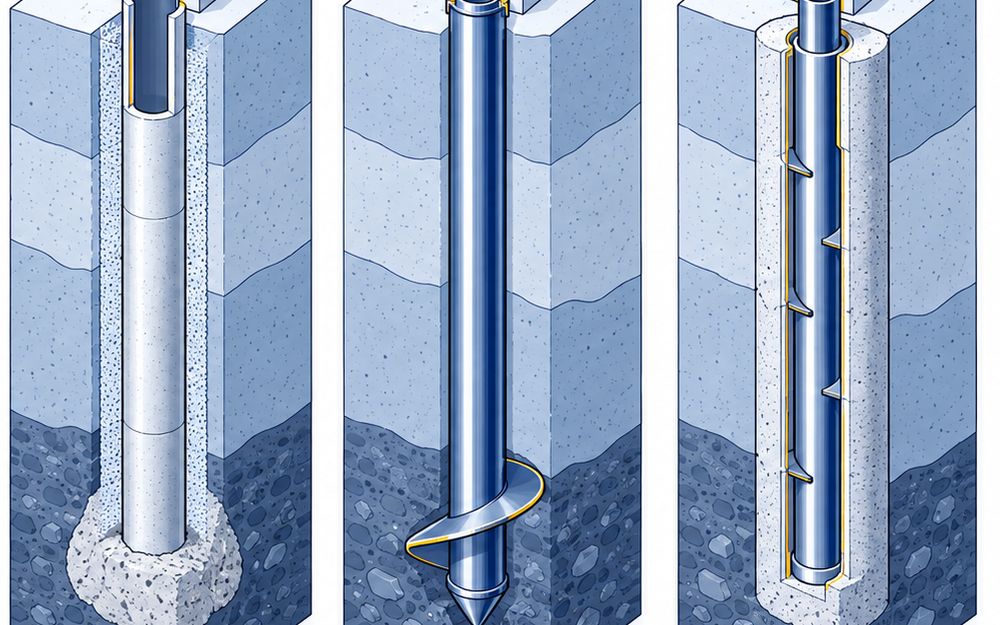

4つの工法

• プレボーリング工法は、先に孔を掘って根固め液を入れ、そこへ杭を埋めます。例はジャパンパイルのSmart-MAGNUMとHyper-MEGA、日本ヒュームのHiFB、日本コンクリート工業のHyper-ストレート、日本高圧コンクリートのNEWスーパーFK、クボタのSGEです
• 中掘り工法は、杭の中にオーガを入れて掘りながら杭を沈めます。例は日本コンクリート工業のHyper-NAKSII、日本ヒュームのNew-STJ-II、日本製鉄のTN-Xです
• 回転貫入鋼管杭は、先端に羽根を付けた鋼管を回して入れます。例は旭化成建材のEAZET、JFEスチールのつばさ杭、日本製鉄のNSエコパイルです
• 鋼管ソイルセメント杭は、ソイルセメント柱の中に鋼管を入れます。例は旭化成建材のATTコラム、JFEスチールのHYSC杭、クボタのガンテツパイルです

先端支持力の違い

• 日本ヒュームのHiFBは、先端支持力係数αが砂質地盤で340、粘土質地盤で350です
• 日本コンクリート工業のHyper-ストレートは、αが363です
• 日本コンクリート工業のHyper-NAKSIIは、αが424です
• 日本ヒュームのNew-STJ-IIは、αが450です
• クボタのSGEは、αが鋼管径換算で552〜703です
• 日本製鉄のTN-Xは、長期最大先端許容支持力が17900kN（N=60）⁠で⁠⁠⁠⁠す

施工できる深さと杭径

• 既製コンクリート杭の工法は、杭径300〜1200mmが多い範囲です
• 日本ヒュームのNew-STJ-IIは、砂質地盤で80mまで施工できます
• JFEスチールのつばさ杭（開端タイプ）は⁠、杭長〜87mまでです
• 日本製鉄のNSエコパイルは、杭径100〜1,600mm、杭長80m程度以下です
• JFEスチールのHYSC杭は、ソイルセメント柱径1000〜1700mm、杭長は最大70mです

狭い敷地と残土

• 回転貫入鋼管杭は土を掘り出さないので、残土も泥水も出ません
• 旭化成建材のEAZETは、幅2,500mm以下・長さ5,500mm以下の施工機械で入ります
• クボタのSGEは、直径600mm以下なら小型杭打ち機で施工できます
• JFEスチールのつばさ杭は、逆回転で引き抜けます

価格と認定

• 載せた工法は、どれも公式に価格を出していません。杭材と施工をまとめて見積もります
• 工法ごとに国土交通大臣の認定があり、使える杭径・施工長さ・支持地盤が決まっています。認定の範囲を外れる条件では使えません
