絶縁シートとは？モーター・変圧器・電源で使う絶縁シートの種類（マイカ板・ポリイミドやPETのフィルム・熱伝導シート）と⁠、絶縁破壊電圧・耐熱・熱伝導率の選び方

絶縁シートとは

絶縁シートは、モーター・変圧器・配電盤・電源・電池の中で、部品どうしの間に入れて電気を隔てるシートや板です。電気絶縁シート・絶縁板とも呼びます。

比較ページには、日本の会社が自社で作る絶縁シートを、品番の単位で載せています。巻いて貼る絶縁テープ、活線作業用のゴムの防具、商社が売る他社の製品は載せていません。

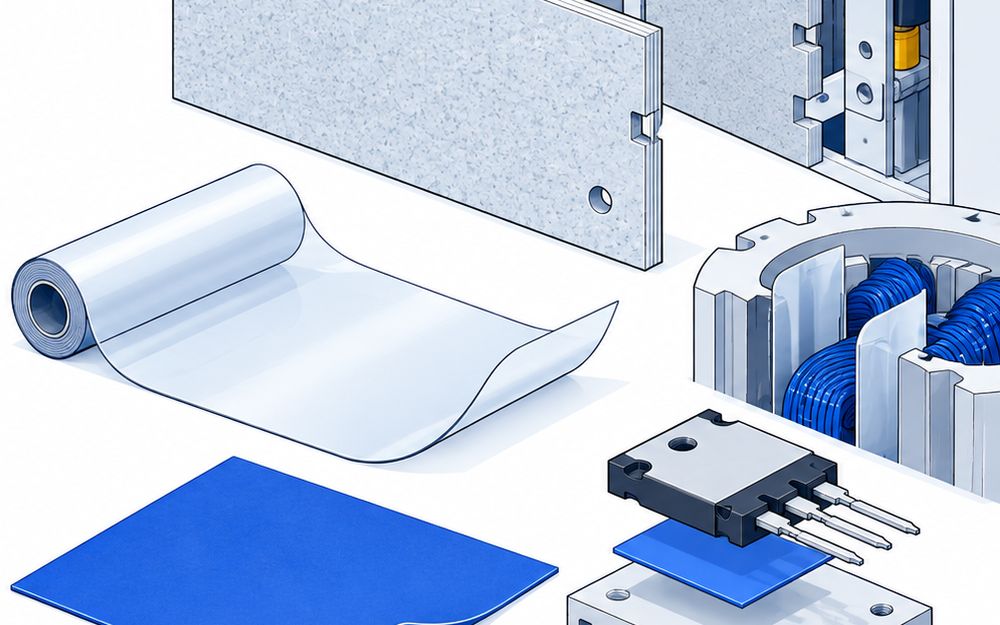

3つの種類

• マイカ板は、はがしたマイカ（雲母）を接着剤で固めた硬い板です。岡部マイカ工業所のD461とダンマ550Lがこの種類です
• 絶縁フィルムは、ポリイミド・PET・PENの薄いフィルムです。東レ・カプトンのカプトン、カネカのアピカル、東レのルミラー、東洋紡のテオネックスがこの種類です
• 熱伝導の絶縁シートは、シリコーンゴムに熱を伝えるフィラーを入れたシートです。デンカ放熱シート、富士高分子工業のサーコン、信越化学工業のTC-TAシリーズがこの種類です

絶縁破壊電圧の読み方

絶縁破壊電圧は、kV/mm（1mmあたり）とkV（その厚さの1枚）の2通りで書かれます。比べるときは、厚さをそろえて読みます。

• カプトンHは、厚さ25μmの代表値で380kV/mmです
• 岡部マイカ工業所のD461は、厚さ0.55mmの測定例で56kV/mmです
• アピカルNPIは、厚さ25μmで8kVです
• 信越化学工業のTC-30TA-1は、厚さ0.30mmで気中15kVです
• サーコンGTRは、厚さにより4〜8kVです

耐熱で選ぶ

• 炉まわりのように高い熱がかかるなら、マイカ板です。ダンマ550Lの耐熱は550℃です
• カプトンは、-269℃から400℃まで特性を保ちます
• アピカルNPIのUL温度定格は、電気的に240℃です
• 家電のモーターなら、B種に認定されたルミラーX10Sが使われます

熱も逃がしたいとき

パワー素子と放熱板の間には、熱伝導の絶縁シートを挟みます。厚くすると絶縁は上がりますが、熱は伝わりにくくなります。

• デンカ放熱シートBFGの熱伝導率は、4.1W/mKです。耐電圧は全数・全面で保証しています
• サーコンGTRの熱伝導率は、0.9W/m・Kです
• フィルムでも熱を逃がしたいなら、カプトン100MTの熱伝導率は0.46W/m・Kです

選ぶときに確かめること

• カタログの値が代表値か保証値か
• 耐熱クラスやULの認定がある品番か
• 標準の厚さと大きさ、打抜きなどの加工をしてもらえるか
• 値段は公式に出ていないので、厚さ・大きさ・数量を決めて見積もりを頼む
