絶縁シートのメーカー8社比較【2026年】

このページの10製品は、どれも公式に値段を出していません。マイカ板もフィルムも厚さ・大きさ・加工で値段が変わるので、メーカーか代理店に見積もりを頼みます。

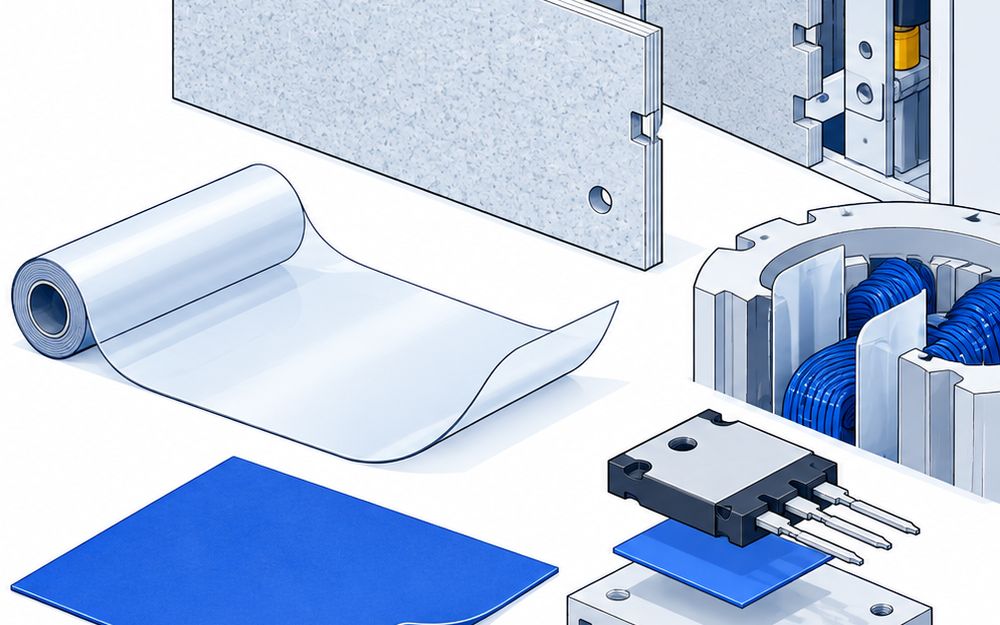

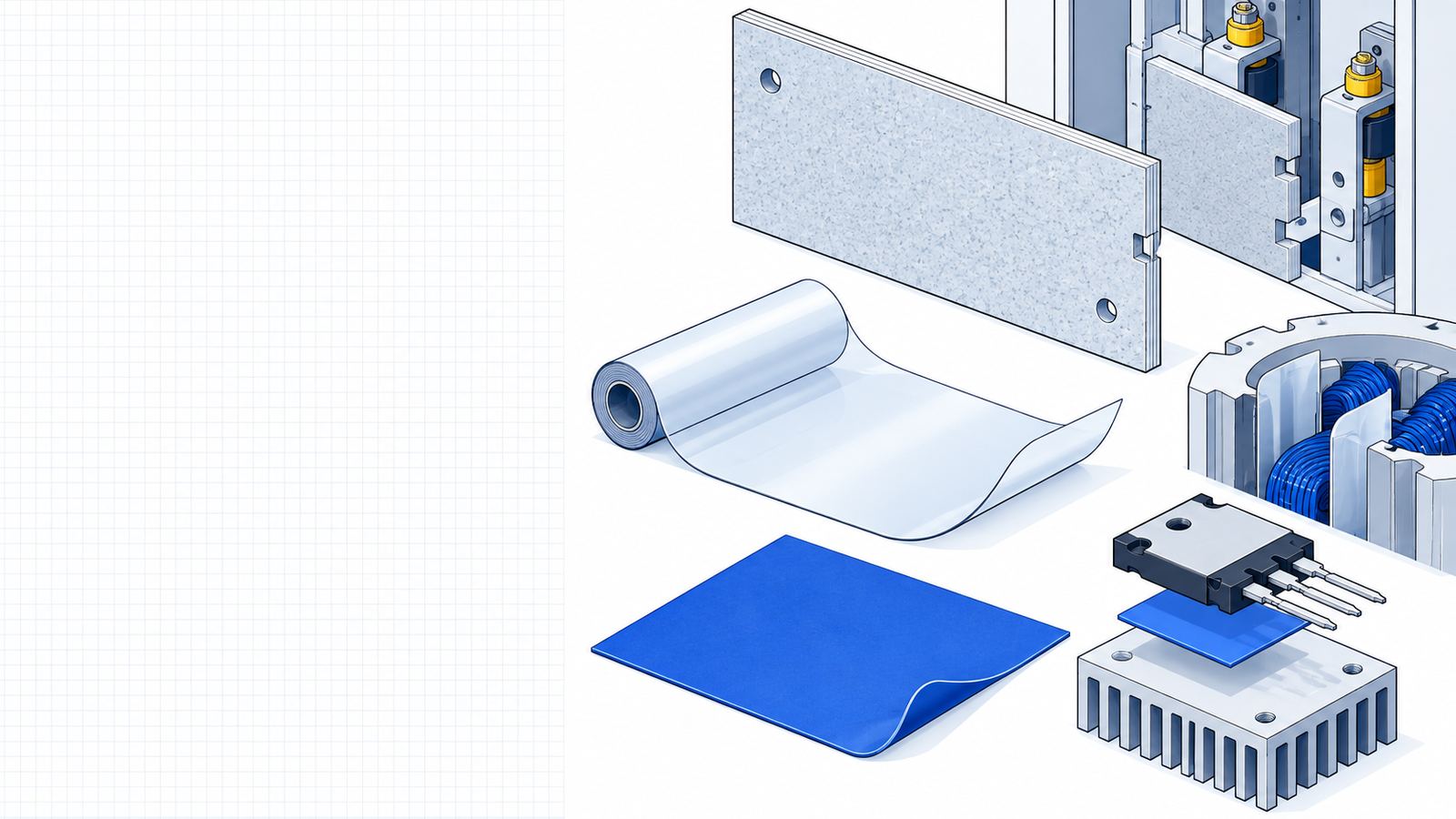

材料で3つに分かれます。マイカを固めた硬い板、ポリイミドやPETの薄いフィルム、熱を逃がすシリコーンゴムのシートです。高い熱や電圧ならマイカ、薄さならフィルム、放熱ならシリコーンのシートを選びます。

カプトンHは厚さ25μmの代表値で380kV/mm、岡部マイカ工業所のD461は56kV/mmです。シリコーンのシートは1枚の値で書かれ、信越化学のTC-30TA-1は気中15kV、デンカ放熱シートBFGは6.5kVです。

岡部マイカ工業所のダンマ550Lは550℃です。カプトンは-269℃から400℃まで特性を保ちます。アピカルNPIのUL温度定格は電気的に240℃、ルミラーX10SはB種に認定されています。

ポリイミドは熱に強く、カプトンは融点が無いフィルムです。PETは手ごろで、東レのルミラーX10Sは熱と湿気に強くしてB種に認定されています。PENの東洋紡テオネックスQ51は、高温高湿での絶縁の信頼性を高めたフィルムです。

マイカは雲母とも呼ばれる天然の鉱石で、薄くはがれ、電気を通さず熱に強い材料です。絶縁には、絶縁破壊電圧の高い硬質マイカを主に使います。岡部マイカ工業所は、はがしたマイカを接着剤で固めた板を作っています。

熱伝導シートは熱を逃がすのが目的で、絶縁もとれる品があります。デンカ放熱シートBFGは熱伝導率4.1W/mKで、絶縁破壊電圧は6.5kVです。富士高分子工業のサーコンGTRは厚さにより4〜8kVです。

フィルムを使います。カプトン100MTは熱伝導率0.46W/m・Kで、ノーメックスと重ねたスロットライナーでモーターの動作温度を20〜45℃下げた例があります。家電のコンプレッサモーターには、ルミラーX10Sが使われます。

岡部マイカ工業所のD461は、配電盤の絶縁隔壁板や気中開閉器の遮蔽板に使われるマイカ板です。標準の厚さは0.20〜20.00mm、大きさは600×1000mmです。

フィルムは薄く、東洋紡のテオネックスQ51は12〜250μmです。シリコーンのシートは、デンカ放熱シートBFGが0.2〜0.8mm、信越化学のTC-30TA-1が0.2〜0.45mmです。マイカ板は厚く、ダンマ550Lは1.2〜30.0mmです。
