真空遮断器（VCB）のメーカー6社比較【2026年】

今回載せた9製品は、どれも公式に値段を出していません。富士電機機器制御のMULTI.VCBとAUTO.Vも、希望小売価格は問い合わせです。定格電圧・定格電流・定格遮断電流・据付方式・操作方式をそろえて、メーカーか販売店に見積もりを取ります。

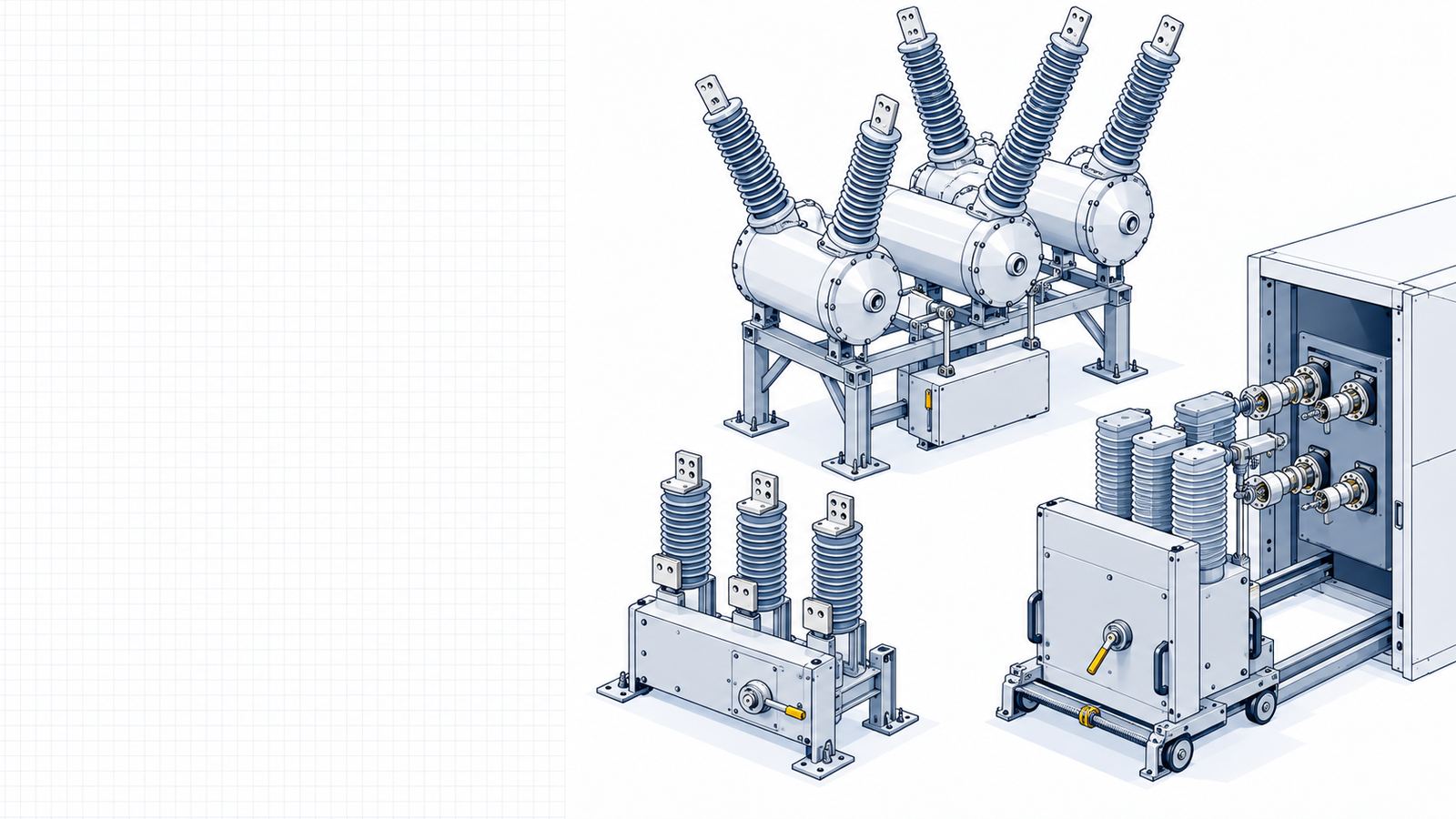

固定形は盤に直接付け、引出形は遮断器を盤の外へ引き出せます。引出形は盤から切り離して点検でき、東芝のVHB-6J13Sや日立産機システムのVS-6F-12A MACが引出形です。固定形は富士電機機器制御のMULTI.VCB HA08AB-A1のように、キュービクル盤に収まる小さな型が多くあります。

受電点で起こる短絡電流より大きい値の型を選びます。今回の表では、富士電機機器制御のMULTI.VCBとAUTO.Vが8kA、明電舎のVR形と日立産機システムのVS-6F-12A MACが12.5kA、三菱電機のVF-20Eが20kAです。特別高圧では、東芝のVY-30M25Aが25kA、明電舎のエコタンク形が31.5kAです。

開閉のときのサージを小さく抑える真空バルブを使った型です。東芝のVHB形は低サージバルブを標準で使い、モーターや変圧器などの負荷を選ばずに使えます。三菱電機のVF-Eは遮断電流25kA・定格電流1250Aまで低サージ仕様があり、明電舎にも低サージ形のVR-1Lがあります。

電動ばね操作は、ばねにためた力で入り切りする方式で、東芝のVHB形やVY形が使っています。電磁操作は電磁石で入り切りし、明電舎のVR形は閉じた状態を永久磁石で保ちます。日立産機システムのHy-VCBは永久磁石・電磁石・ばねを組み合わせたハイブリッド形で、操作電源は従来のばね操作式より約80%小さく済みます。

取付互換のある型なら、盤を改造せずに入れ替えられます。三菱電機の更新用VCBは1970年代から2000年代に作られたVCBの互換機で、VF-20EはVF-20D/25Dの固定枠にそのまま入ります。富士電機機器制御のMULTI.VCBも、旧形のパネルカットとクレードルに取り付け互換があります。

東芝のVHB-6J13SとVY-30M25Aは、機械的寿命と負荷開閉寿命がどちらも10,000⁠回です。主接点は真空バルブの中にあるので、決められた寿命までは主接点の手入れはしなくて済みます。寿命の回数は型ごとに違うので、カタログで確かめます。

三菱電機のVF-20Eは、機構部の注油の間隔を6年から12年にのばしました。日立産機システムのHy-VCBは軸受を固体潤滑にして注油をなくし、点検は6年ごとです。愛知電機のAKS2-HCB0612FAは、機構部の摺動部をグリスレスにしています。

富士電機機器制御のAUTO.Vは、変流器（CT）と過電流継電器（OCR）を本体に入れています。主回路をつなぐだけで使え、H6形は制御電源も使いません。盤にCTとOCRを別に付けない分、盤を小さくできます。

東芝のVY-30M25Aは36kV・25kA、明電舎のエコタンク形NBOA形は72kV・84kVで31.5kAです。明電舎のエコタンク形は絶縁にSF6ガスではなく乾燥空気を使い、SF6ガスの回収装置も再処理も使わずに済みます。
