スコットトランスとは

スコットトランスは、三相の電源から単相の回路を2つ取り出す変圧器です。三相の2線だけから単相の負荷をとると、三相に対して不平衡な負荷になり、発電機や電源に悪い影響が出ます。スコット結線にすると、2次側は位相が90度ずれた2つの単相回路になり、2回路の負荷が等しいとき一次側は平衡した三相電流になります。

比較ページには、日本の会社が自社で作るスコットトランスを、各社の代表の型の単位で載せています。逆V結線トランス、一般の三相・単相の変圧器、キュービクルに組み込む配電用変圧器、代理店が売る他社製品は載せていません。

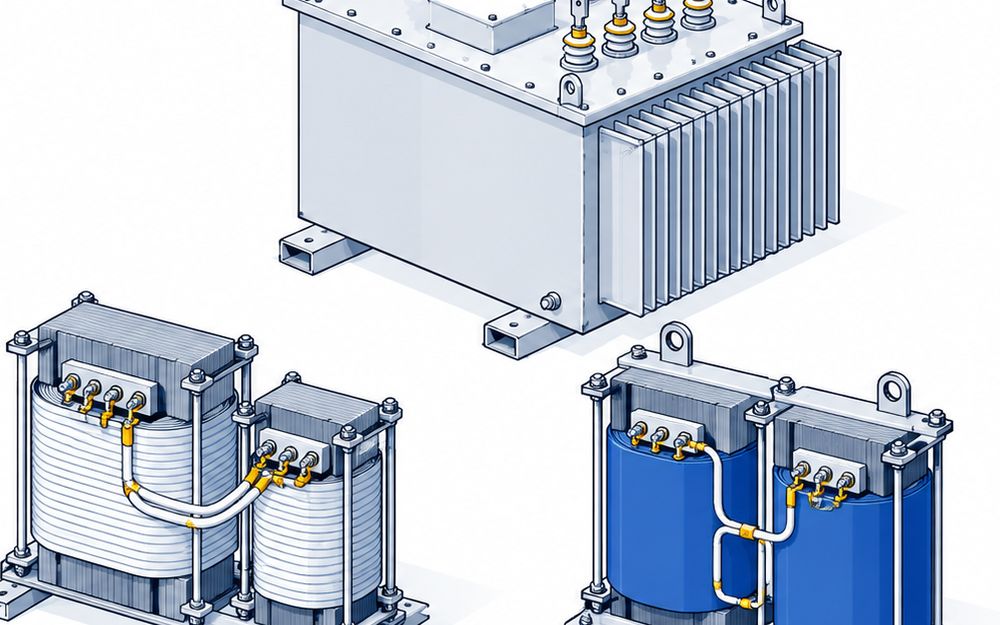

3つの種類

• 乾式は、油を使わず空気で冷やします。豊澄電源機器の SCT-03KB は盤に入る3kVAの標準品で、治部電機は屋外ケース入りの16kVAなどを受注で作っています
• 油入は、絶縁油で冷やします。日立産機の SOU-TC9 とダイヘンの低圧スコット結線が、電気室に置く100kVAまでの型です
• モールドは、巻線を樹脂で固めます。日立産機の MRI-TCR9 は一次6600V、ダイヘンの CASTRA は6kVを受けて、単相を2回路とります

電圧と容量の見方

• 一次は、三相200V系か210V、または高圧の6kVです。豊澄電源機器の SCT-03KB は三相200・220・240Vを受けます
• 二次は、単相100V系を2回路とる型と、単相三線210-105Vを2回路とる型があります。スワロー電機の 3SS-W は、単相三線100・0・100Vを2回路とります
• 容量は、豊澄電源機器の SCT-03KB の3kVAから、ダイヘンの高圧スコット結線の30〜200kVAまであります

使い方の注意

• 2次側の2回路は位相が90度ずれているので、直列や並列にはつなげません
• 片方の回路だけに負荷をかけても使えますが、1次側の各相に不平衡電流が流れます。2回路の負荷はなるべくそろえて割り振ります
• スコット結線の変圧器は、トップランナー変圧器の対象から外れます。損失を減らしたいなら、治部電機のようにアモルファス鉄心で作る型があります

使う場面

• ビル・工場・病院の非常用発電機から、単相の負荷に電気を送る
• 太陽光の自立運転やUPSの出力から、単相の負荷に電気を送る。治部電機は太陽光の自立運転用に30kVAと10kVAを作った事例を載せています
• 屋外に置くなら、治部電機の16kVAのように保護等級IP-44のケースに入れます

値段

• 表の7製品に、公開価格を出している製品はありません。容量・一次と二次の電圧・ケースの有無・置き場所をそろえて、2社以上に見積もりを取って比べます
