スコットトランス（スコット結線変圧器）のメーカー5社比較【2026年】

値段を公式に出している製品は、表の7製品の中にありません。豊澄電源機器のSCT-03KBのような盤用の小型も、日立産機やダイヘンの油入・モールドも、見積もりで決まります。容量・電圧・ケースの有無をそろえて、2社以上に聞いて比べます。

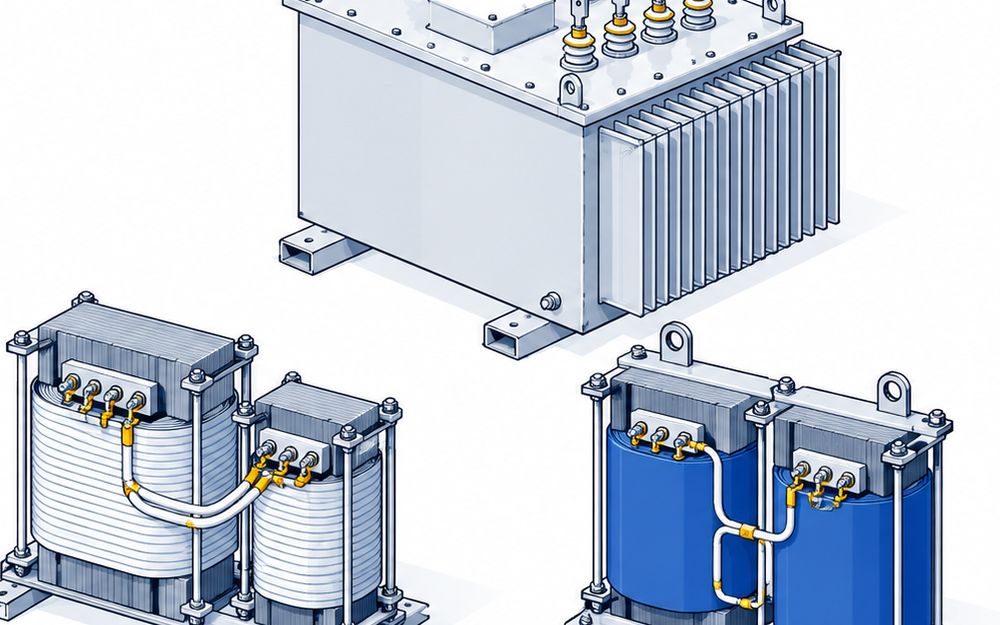

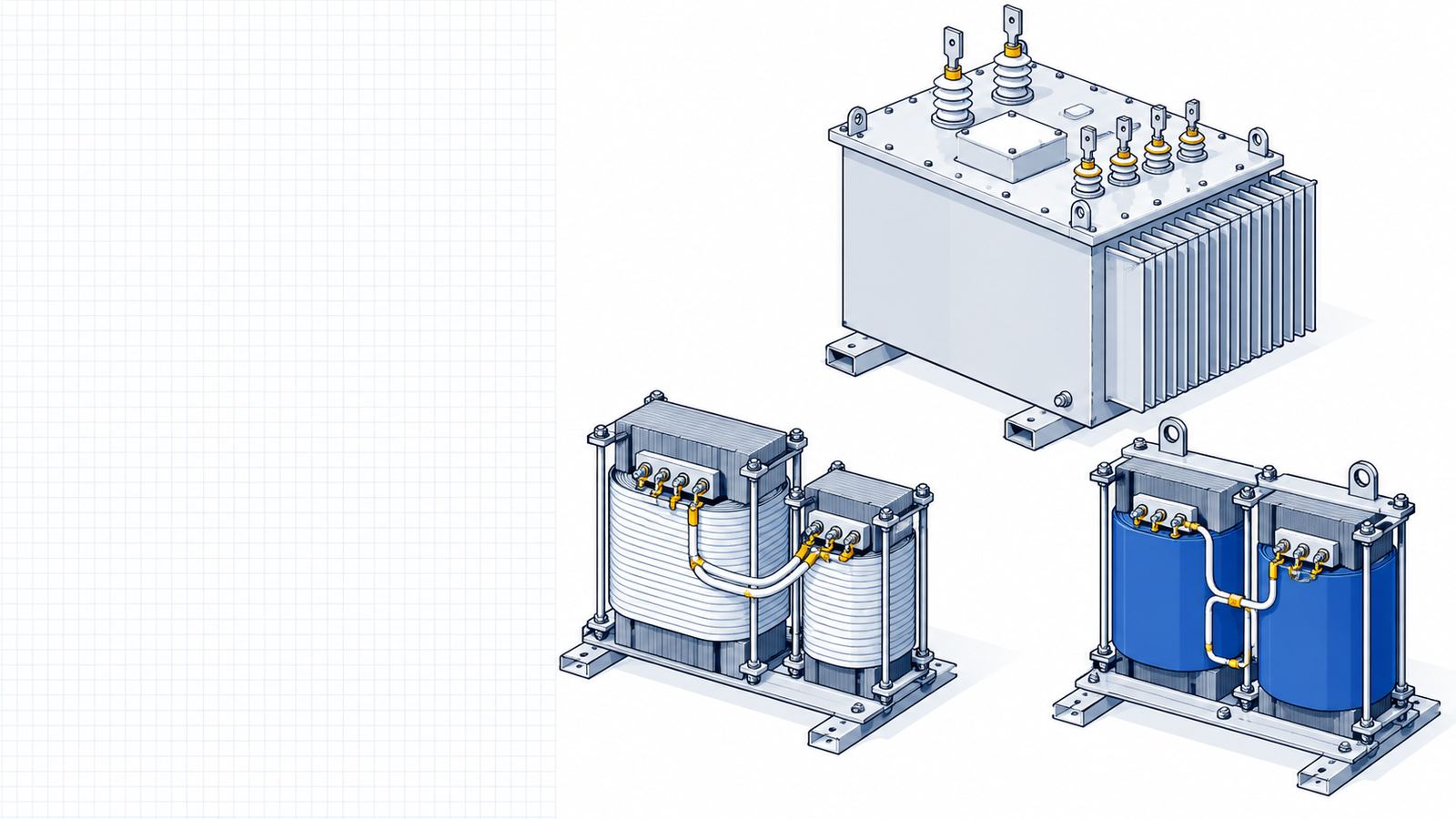

乾式・油入・モールドの3つに分けました。乾式は制御盤や屋外ケースに入れる3kVAや16kVAの型、油入とモールドはビルや工場の電気室に置く100kVA前後の型です。日立産機とダイヘンは、油入とモールドの両方を作っています。

スコット結線は、三相から位相が90度ずれた単相の回路を2つとります。逆V結線は単相の回路を1つとる結線で、スワロー電機は3SVシリーズとして作っています。三相のバランスを保ちたいなら、2回路の負荷をそろえたスコット結線を使います。

三相の2線から単相の負荷をとると、三相に対して不平衡な負荷になり、電源に悪い影響が出ます。スコット結線なら、2回路の負荷が等しいとき一次側は平衡した三相電流になります。日立産機・ダイヘン・治部電機は、ビルや工場、病院の非常用発電機につなぐ使い方を案内しています。

つなげません。2回路は位相が90度ずれているので、ふつうの単相2回路のように直列・並列にして使えません。豊澄電源機器はSCTシリーズの注意として、この点を書いています。

使えますが、三相側の電流がそろわなくなります。豊澄電源機器は、2次側に不平衡な負荷をつないでも構わないが、その場合は1次側の各相に不平衡電流が流れると案内しています。三相のバランスを保つなら、2回路の負荷をそろえて割り振ります。

盤用の小型は、豊澄電源機器のSCT-03KBで3kVAです。油入は日立産機のSOU-TC9が100kVA、ダイヘンの低圧スコット結線が10〜100kVA、モールドはダイヘンの高圧スコット結線が30〜200kVAです。治部電機は16kVAや40kVAなどを受注で作っています。

とれます。日立産機のMRI-TCR9は一次6600Vで210-105Vの単相三線を2回路とり、ダイヘンのCASTRAは6kV/210-105Vの高圧スコット結線を30〜200kVAで作っています。どちらも絶縁に油を使わないモールドです。

対象から外れます。日立産機はスコット結線の油入とモールドをトップランナー制度の除外品の欄に載せ、ダイヘンもトップランナー変圧器2014の適用除外品としてカタログに載せています。損失を減らしたいなら、治部電機のようにアモルファス鉄心で作る型があります。

使えます。治部電機は太陽光の自立運転用に30kVAと10kVAのスコット変圧器を作った事例と、UPSから単相の負荷に電気を送るスコットトランスの事例を載せています。容量と電圧は、パワコンやUPSの出力に合わせて決めます。

置けます。治部電機の16kVAのアモルファススコット変圧器は、保護等級IP-44の屋外扉型ケースに入れています。豊澄電源機器のSCT-03KBは、別売りのケースTYC-05Kに組み込めます。
