ジャンクションボックスとは？電気工事・機械の配線で使うジャンクションボックス（ジョイントボックス・中継ボックス⁠）⁠の種類（VVF用・防水・端子台付き）と⁠、保護等級・端子台・価格の選び方

ジャンクションボックスとは

ジャンクションボックスは、電線やケーブルの中継・分岐部分を、ほこりや接触、水から守るための箱です。天井裏のVVFの結線から、屋外の配線、工作機械やセンサーの配線の中継まで使います。

比較ページには、日本法人のあるメーカーが自社または自社グループで作るジャンクションボックスを、各社の代表の品番の単位で載せています。電線管の途中に入れるプルボックス、スイッチボックス、太陽光発電の接続箱、制御盤用のキャビネットは載せていません。

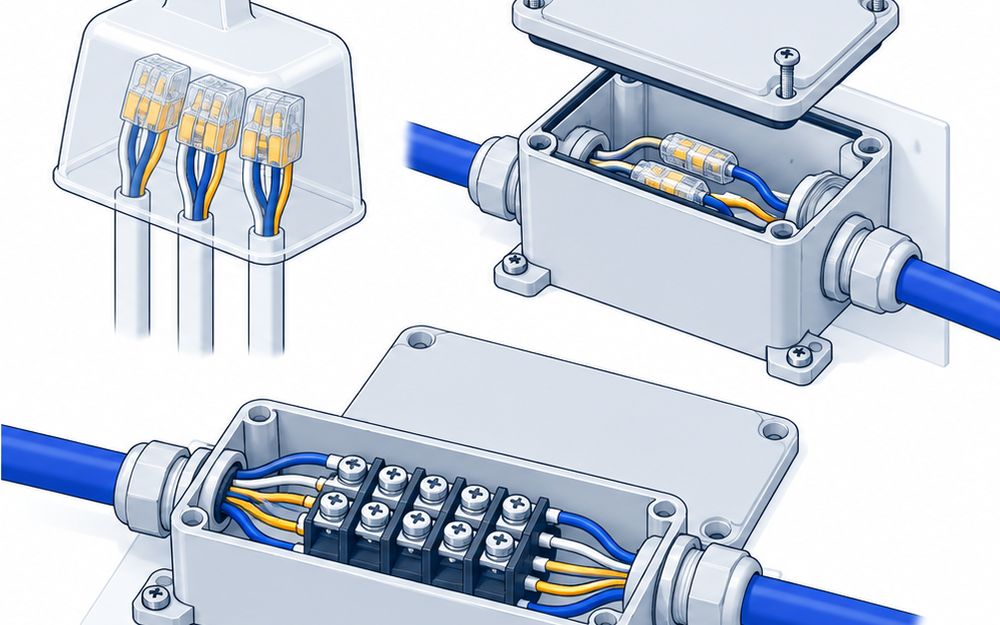

3つの種類

• 屋内用ジョイントボックス（VVF用）は⁠、VVFの結線部にかぶせる樹脂の箱です。例は未来工業の MB-PB と、ネグロス電工の BWD1 ⁠⁠⁠です
• 防水ボックス（端子台なし）は⁠、パッキンやケーブルグランドで水を止め、中で電線をつなぐ箱です。例は未来工業の MJ-1M、タカチ電機工業の JW-2W-N、リタールの KL 1500510 ⁠⁠⁠です
• 端子台付中継ボックスは、箱の中に端子台が入った中継ボックスです。例はタカチ電機工業の TMC-4PG と、東洋技研の BOXTM-401 ⁠⁠です

保護等級⁠（IP）

• タカチ電機工業の JW-2W-N は、IP68（水深1m、24時間）⁠で⁠⁠⁠⁠す
• 東洋技研の BOXTM-401 は IP67、リタールの KL 1500510 は IP66、タカチ電機工業の TMC-4PG は IP65 ⁠⁠⁠です
• 未来工業の地中配管用 MJ-1M は、IPX3 で屋外用のカバーが付きます
• 水につかるおそれのある所は、IP67かIP68の箱にします

端子台付きと端子台なし

• 端子台付きは、電線をねじで端子に留めるので、外してつなぎ直せます
• 東洋技研の BOXTM-401 は4極で、定格はAC・DC600V、20Aです
• タカチ電機工業の TMC-4PG は、ケーブルグランドと端子台が一体で、端子台は3P・4P・6Pから選べます
• タカチ電機工業の JW-2W-N は、同じ形で4Pの端子台付きか端子台なしを選べます

ケーブルの太さと入れ方

• ネグロス電工の BWD1 は、VVFの1.6・2.0mmの2心・3心に使え、2心で8本相当までです
• 未来工業の MB-PB は、VVFケーブルが最大10⁠本で、開閉部でケーブルの外被を挟みます
• タカチ電機工業の JW-2W-N は、M20の口に外径5〜9mmのケーブルを通します
• 東洋技研の BOXTM-401 は、取込口CTG16が2口で、電線は2.0mm²までです

材質と使用温度

• 樹脂は軽く、さびません。TMC-4PG はPBT樹脂（UL94V-0）、BOXTM-401 はPBTです
• 鋼板のリタールの KL 1500510 は、板厚1.25mmで、IK08です
• 使用温度は、BOXTM-401 が-25〜+100℃、TMC-4PG が-20〜+75℃、JW-2W-N が-25〜+60℃です

値段

• 値段を公式に出しているのは5製品です。ネグロス電工の BWD1 が42円、未来工業の MB-PB が95円（税抜）⁠で⁠⁠⁠⁠す
• タカチ電機工業の JW-2W-N が820円（税別）、TMC-4PG が1,420円（税別）、東洋技研の BOXTM-401 が1,870円（定価）⁠で⁠⁠⁠⁠す
• リタールの KL 1500510 は、値段を公式に載せていません
