ジャンクションボックスのメーカー5社比較【2026年】

値段を公式に出しているのは5製品です。ネグロス電工のBWD1が42円、未来工業のMB-PBが95円（税抜）、タカチ電機工業のJW-2W-Nが820円（税別）、TMC-4PGが1,420円（税別）、東洋技研のBOXTM-401が1,870円（定価）⁠で⁠す⁠。リタールのKL 1500510は値段を載せていません。

どちらも電線の中継・分岐部分を収める箱で、呼び方の違いです。電気工事では、VVFの結線部にかぶせる樹脂の箱をジョイントボックスと呼ぶことが多く、機械や屋外の配線では防水の箱や端子台付きの箱をジャンクションボックス・中継ボックスと呼びます。タカチ電機工業は、端子ボックス・中継ボックス・接続箱を同じ分類にまとめています。

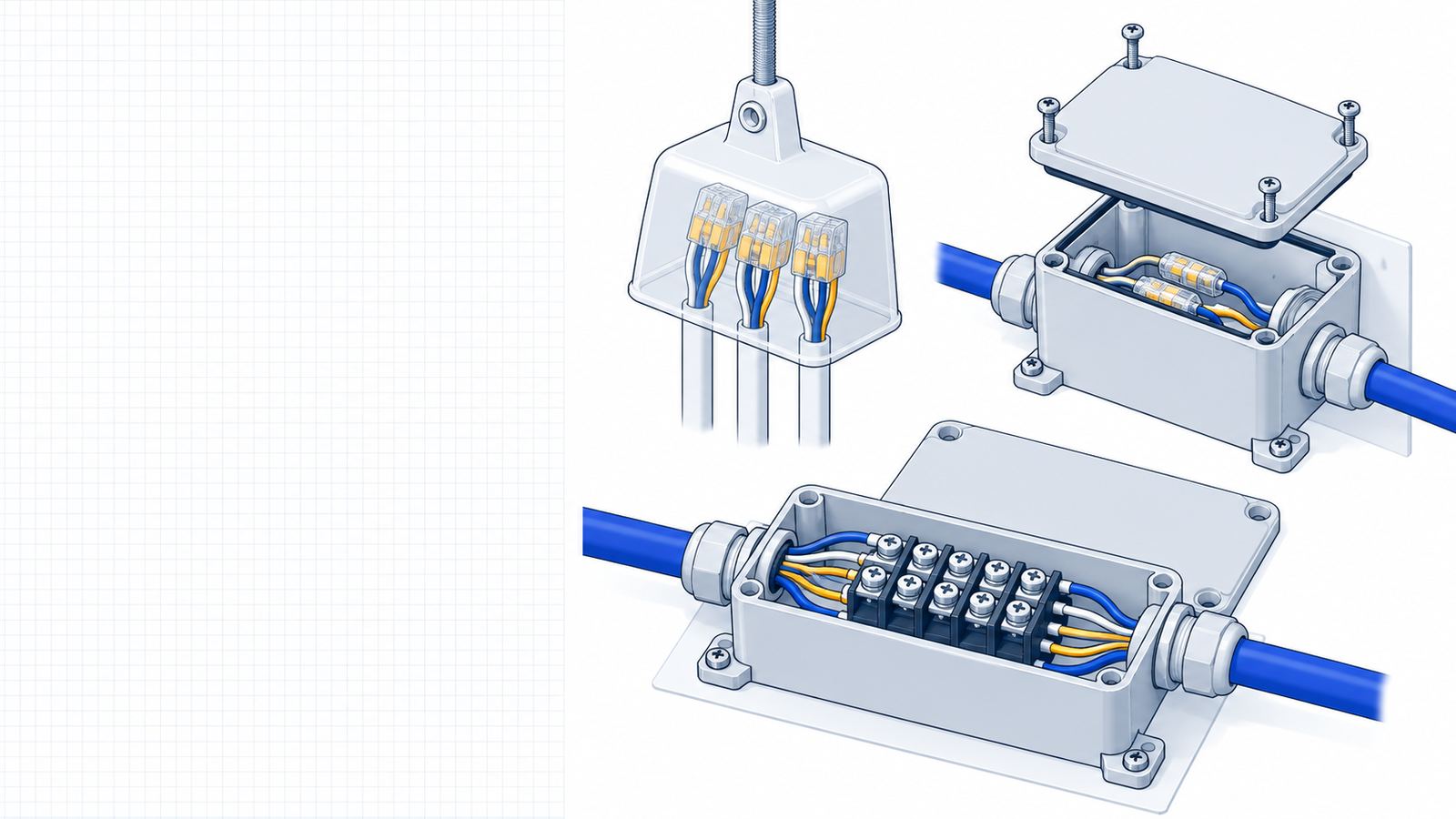

屋内でVVFの結線部にかぶせる樹脂の箱、水やほこりを止める防水の箱、端子台が入った中継ボックスの3つです。屋内の天井裏ならVVF用、屋外や地中配管の先なら防水の箱、つなぎ直しや点検が多い機械の配線なら端子台付きを選びます。

保護等級は、タカチ電機工業のJW-2W-NがIP68（水深1m、24時間）、東洋技研のBOXTM-401がIP67、リタールのKL 1500510がIP66、タカチ電機工業のTMC-4PGがIP65です。未来工業の地中配管用MJ-1MはIPX3です。水につかるおそれのある所は、IP67かIP68の箱にします。

端子台付きは、電線をねじで端子に留めてつなぐので、外してつなぎ直せます。端子台なしの箱は、差込コネクタなどで結線した部分をしまいます。タカチ電機工業のJW-2W-Nは、同じ形で4Pの端子台付きか端子台なしを選べます。

ネグロス電工のBWD1は、1.6・2.0mmの2心・3心に使え、2心で8本相当までです。未来工業のMB-PBは、VVFケーブルが最大10⁠本です。どちらも結線部にかぶせる樹脂の箱です。

タカチ電機工業のJW-2W-NはM20の口に外径5〜9mmのケーブルを通します。東洋技研のBOXTM-401は取込口CTG16が2口で、電線は2.0mm²までです。タカチ電機工業のTMC-4PGは、ケーブルグランドと端子台が一体で、電線は1.25mm²です。

未来工業のMJ-1Mは、地中に埋めたPF管・CD管を地面の上に立ち上げ、そこで結線するジョイントボックスです。屋外用のカバーが付き、保護等級はIPX3です。ベース部はノックアウト付きです。

東洋技研のBOXTM-401は-25〜+100℃、タカチ電機工業のTMC-4PGは-20〜+75℃、JW-2W-Nは-25〜+60℃です。熱のこもる機械のそばでは、使用温度の上限を先に確かめます。

樹脂は軽く、さびません。タカチ電機工業のTMC-4PGはPBT樹脂（UL94V-0）、東洋技研のBOXTM-401はPBTです。ぶつかる所や盤のまわりなら、リタールのKL 1500510のような鋼板の箱にします。KL 1500510は板厚1.25mmで、IK08です。

プルボックスは、電線管の途中に入れて電線を引き入れる箱です。ジャンクションボックスは、電線どうしをつなぐ中継・分岐部分を収める箱です。このページはつなぐ部分の箱だけを載せ、プルボックスは別のページで比べています。
