光ファイバーケーブルとは？屋内・屋外・テープ・ドロップの違いと選び方

光ファイバーケーブルとは

光ファイバは光を通す部分、光ケーブルはその光ファイバを保護して敷設しやすくした部材です。光ファイバケーブルとも呼びます。

メーカー比較には、建物・工場・通信設備のケーブル本体を型式・心数ごとに載せています。銅のLANケーブルや同軸ケーブル、照明用ライトガイド、コネクタ単体は扱いません。

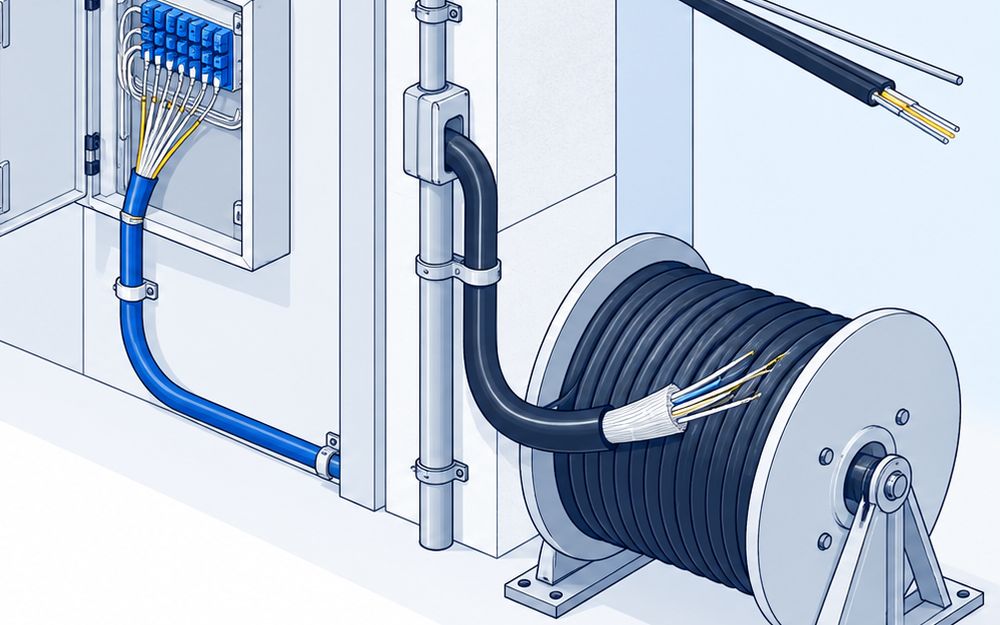

配線場所と構造で選ぶ

• 屋内・構内のコード集合型は、単心コードをまとめた構造です。端末へコネクタを付ける配線に使い、屋内では難燃性も確認します。
• 屋外用は、LAPシースや金属管などで湿気や外力から守ります。固定配線と、災害時の応急配線用を分けて選びます。
• 幹線のテープ型は、複数の素線をテープ状にまとめます。SZスロット型は途中から心線を取り出しやすく、幹線からの分岐に使います。
• ドロップ型は、支持線を備えた引込用ケーブルです。建物への架空引込で使います。

テープ型やドロップ型にも屋外用があります。比較では、構造が分かるように別の区分へまとめています。

シングルモードとマルチモード

光が伝わるモードの数が違います。見た目や心数で決めず、接続する光モジュールが指定するファイバ種・波長を確認します。

• 住友電工の24SM（PAPB）を使う型は、シングルモードです。
• OKI電線のCG4-GI50（OM3）は⁠、全石英GI型マルチモードです。
• OKI電線のPCK202HVYは、コア径200µmのHPCFです。全石英型とは別の仕様として接続機器と合わせます。

心数と接続方法

使用する回線と端末機器から心数を決め、増設用の心線や分岐・接続する場所も配線図に残します。

• 住友電工のSZ撚テープ型は、掲載した型式が24心です。中間分岐や単心分離を行う幹線で比べます。
• 冨士電線のEM-FCT-G50-08-LAP-FRは、層型の8心を指定した構成です。
• 平河ヒューテックのコード集合型は、掲載した仕様が4心です。単心コードをまとめ、端末へコネクタを取り付けやすくしています。

敷設中と固定後の曲げ半径

狭い管路や曲がり角は、外径だけで通せるか判断しません。支持線の有無や、敷設中・固定後の状態でも曲げ条件が変わります。

• OCCのP-PACは、固定時50mm以上、延線時80mm以上です。標準長は100mです。
• 住友電工の掲載した24心SZ撚テープ型は、敷設後85mm、敷設中170mmです。
• フジクラの1心ドロップ型は、支持線込み120mm、本体のみ15mmです。本体の値はアラミドFRPを使った条件です。

屋外は防水と鳥虫獣害対策を分ける

• 岡野電線のOKOP-LPは、LAPシースを施した屋外用です。屋外・管路への適用を示しています。
• 古河電工のAWL×24/WB4TSZE（QS）は⁠、防水構造で外径9mmです。
• 古河電工のAWL×24/4TSZH（QS）は⁠、鳥虫獣害対策のHSシース型で外径14.5mmです。同じ24心でも構造が違います。

古河電工の現行品は、Lighteraが製造し古河電工が販売する製品です。屋外用という名称だけで、直接埋設や水底への適用を判断しません。

価格の見積条件

掲載した13製品は、取得した公式資料に価格の記載がありません。次の条件をそろえて問い合わせます。

• 品名・型式・ファイバ種・心数・必要な長さ
• 敷設経路と屋内外の境界、難燃性や防水の条件
• コネクタの種類・研磨方法・片端か両端か
• 材料費と、敷設・接続・測定の工事費の内訳

SWCCの汎用光製品は、2026年4月から冨士電線が自社製造すると公表されています。旧品番で継続発注する際は、現行の窓口と型名を確認します。

構造・施工条件は住友電工のOptigate2026、取り扱いはOKI電線の公式注意事項⁠、製品の数値と製造移管は比較ページの公式出典⁠を確認してください。
