GUIDE / HAISEN-DUCT

配線ダクトとは？制御盤用のサイズ（寸法）・側孔・耐熱の選び方と、切り方・屋外での使用

制御盤や装置の中の電線をまとめる配線ダクトの3つの種類（塩ビの標準品・ノンハロゲンの耐熱品・カバーなし⁠）⁠、サイズと収容本数の見方、側孔の形、使用温度、長さ、カッターでの切り方、屋外で使えるか、照明の配線ダクトとの違いを、メーカーの公式資料をもとにまとめました。

2026年10月14日更新

この記事の答え

配線ダクトは、制御盤や機械の中で電線をまとめて通し、カバーで覆う溝形の樹脂の部材です。制御盤用は、硬質塩化ビニルの標準品、熱やハロゲンを避けたい所のノンハロゲンの耐熱品、カバーの要らない品の3つに分かれます。選ぶときは「入れる電線の量（サイズ）」「盤の中の温度」「電線の出し方（側孔の形）」の3つを先に決めます。

配線ダクトとは

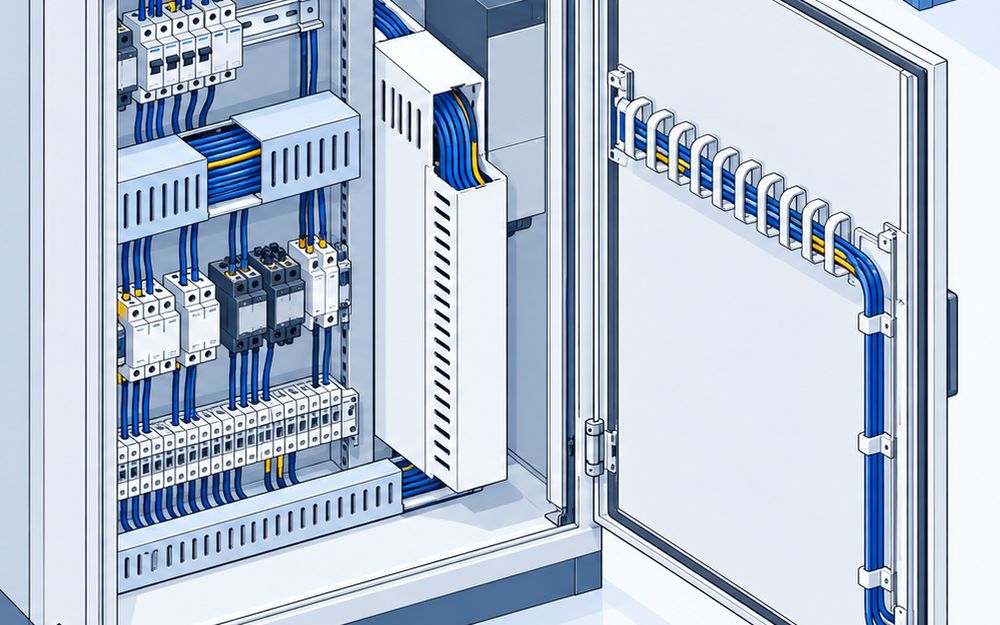

配線ダクトは、ワイヤリングダクト・配線用ダクトとも呼ぶ、上の開いたコの字形の樹脂の部材です。本体を盤の板にビスで留め、中に電線を通してから、上にカバー（フタ）をかぶせます。本体の両側には櫛の歯のような側孔（通線孔）が並び、端子台や機器の近くで電線を出せます。

比較ページには、制御盤・分電盤・装置の中で使う業務用の配線ダクトを、日本法人のあるメーカーの代表シリーズの単位で載せています。照明を付けるライティングダクト（配線ダクトレール）、建物に通す金属ダクト・フロアダクト・電線管、壁に貼る配線モール、アルミフレームの装置に付けるアルミ配線ダクト、代理店が売る他社製品は載せていません。

3つの種類

  • 塩ビの標準品：硬質塩化ビニルでできた、いちばん使われるグレーの品です。使用温度は60℃前後までです。例は興和化成のKD、篠原電機のRD、星和電機のカッチングダクト ADR、日東工業のBP52、日機のN、トラスコ中山のTMD、パンドウイットのMCタイプです
  • ノンハロゲン・耐熱：ハロゲンを含まない樹脂で、燃やしても塩素のガスが出ず、塩ビより熱に強い品です。例は興和化成のKDEP（−20〜100℃）、篠原電機のED（変性PPE）、パンドウイットのNNCタイプ（95℃まで）⁠で⁠⁠⁠⁠す
  • カバーなし：カバーが無く、ケーブルを横から押し込む小さめの品です。例はヘラマンタイトンのヘラダクトです

サイズ（寸法）の選び方

入れる電線の量で決める

  • 入れる電線の太さと本数を足し、ダクトの断面積の40%ほどに収まる幅と高さを選ぶ
  • 星和電機はこの40%を、内線規程の48%と32%の平均として決めている
  • 後から電線を足す盤は、一回り大きくしておく

収容本数はメーカーで数え方が違う

  • 星和電機：IV2sq（仕上がり外径φ3.4）がダクト断面積の40%を占める本数
  • 興和化成：UL1565の規格認定に基づく収容率。AWG14（直径1.92mm・断面積3.54mm²⁠）で数える
  • 篠原電機・日東工業：IV2sq（IV2mm²）での本数

カタログの本数をメーカーをまたいで比べるときは、数え方をそろえてから比べます。

側孔（通線孔）⁠の⁠⁠⁠⁠形

  • 標準の側孔：内側が見えにくく、きれいに仕上がる（興和化成のH）
  • 上に切れ込みのある側孔：切れ込みを開くだけで電線を通せる（興和化成のT、星和電機のADR、トラスコ中山のTMD）
  • 大きな側孔：興和化成のLLは側孔のピッチが25mmで、機器の端子のピッチに近い
  • 側孔のないもの：機械まわりの配線をほこりから守り、見た目もすっきりする（興和化成のNP、篠原電機のN）

使用温度と材質

  • 塩ビの標準品は、興和化成のKDと星和電機のADRで−20〜60℃、トラスコ中山のTMDで−20〜50℃
  • ノンハロゲン品は、興和化成のKDEPで−20〜100℃、パンドウイットのNNCで95℃⁠⁠⁠まで
  • ノンハロゲン品は、炭化水素やケトンなどを含む洗浄液や切削油で割れやすいとパンドウイットが注意している

長さ

  • 2mの定尺がいちばん多い（興和化成⁠のKD・KDEP、篠原電機、日東工業、パンドウイット）
  • 1m前後の短尺：星和電機の1mカッチングダクト、トラスコ中山のTMD（1,000mm）、興和化成のハーフタイプ（980mm）
  • 日機は1,000mmと1,700mm

切り方と取り付け

  • 冬に冷えたダクトを切ると割れやすい。常温に戻してから切る（興和化成は20℃±15℃での保管を勧めている）
  • 専用のカッターを使うと割れにくい。ノンハロゲンのKDEPは、ノコ刃で切るとバリが出る
  • 側孔の柱は、興和化成のダクトニッパーDN-100で高さ100mmのダクトまで切れる
  • セパレーターの両面テープは仮止め用。ネジで留める（興和化成）

屋外で使えるか

塩ビの配線ダクトは、屋外では使いません。星和電機のカッチングダクトは耐候剤を入れておらず、興和化成もPVCのダクトは屋内（盤の中）で使うものとしています。屋外の配線は、屋外向けのケーブルラックや保護管で守ります。

照明の配線ダクトとの違い

検索で「配線ダクト」と打つと、照明器具をつなぐ配線ダクトレール（ライティングダクト）がたくさん出てきます。こちらは天井に付けて照明に電気を送るもので、制御盤用の配線ダクトとは別の物です。

シェア

業界団体や調査会社の公表したシェアの数字は見つかりませんでした。星和電機は公式サイトで、1963年のカッチングダクト発売以来、配線ダクトのトップメーカーとして製品を出していると案内しています。

出典

  • 興和化成 配線ダクト KD・ノンハロ難燃PPダクト KDEP・よくある質問・ハーフタイプ・ダクトニッパー
  • 星和電機 カッチングダクト ADR・1mカッチングダクト ADR・星和電機とは
  • 篠原電機 配線ダクト RD・エコダクト ED
  • 日東工業 [BP52] 配線ダクト
  • 日機 配線ダクト
  • トラスコ中山 オレンジブック.Com
  • Panduit Wiring Duct Product Selection Guide
  • ヘラマンタイトン 配線ダクト（ヘラダクト）
  • パナソニック 配線用ダクト（ワイヤーダクト）⁠と⁠⁠⁠⁠は
