電源トランスとは？制御盤・電子機器で使う電源トランスの種類（単相・三相・シールド・基板実装）と⁠、容量・電圧・耐熱クラスの選び方

電源トランスとは

電源トランスは、制御盤や電子機器・計測器の電源部で、交流の電圧を上げ下げする変圧器です。200V系の盤から制御回路の100V系をとる、400V系の工場で200V系の機械を動かす、といった場面で使います。

比較ページには、日本の会社が自社で作る電源トランスを、各社の代表の型の単位で載せています。スコットトランス、受変電設備の高圧の変圧器、リアクトル、スイッチング電源の高周波トランス、海外旅行用の携帯トランスは載せていません。

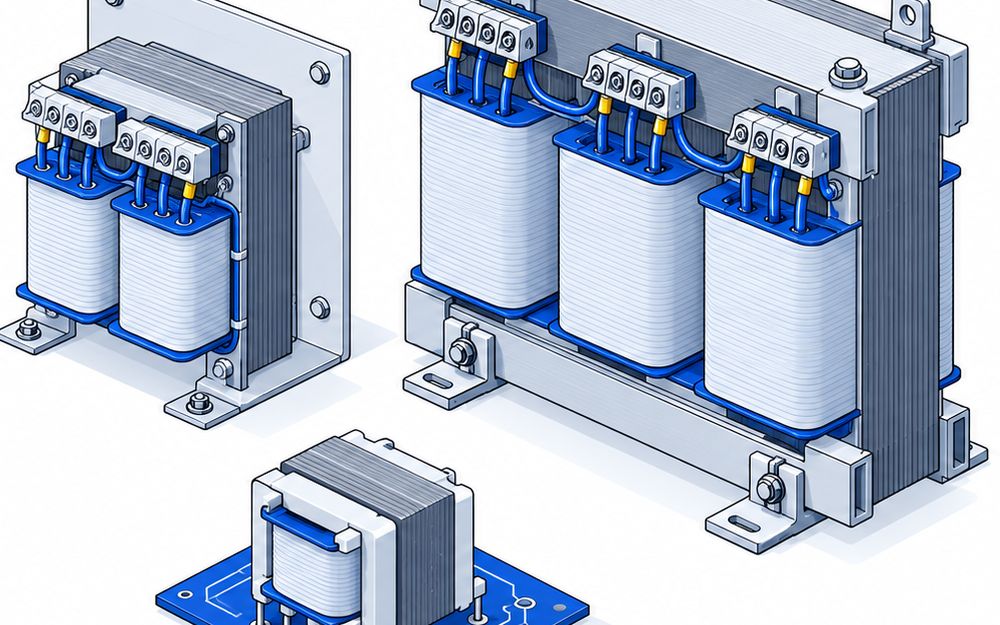

4つの種類

• 単相（盤内取付）は⁠、盤の中で200V系や400V系から100V系をとる型です。豊澄電源機器のSD21-500A2、スワロー電機のSC21-EL、加美電子工業の大型トランス1kVA、東京精電のTSH1-1KE、北川電機のKFTシリーズを載せています
• 三相は、三相の電源の電圧をそのまま三相で変える型です。豊澄電源機器の3SD-05KB、スワロー電機の3ST、東京精電のTSH3-10KHを載せています
• ノイズ・雷対策のシールドの型は、巻線の間のシールドで高周波ノイズや雷サージを止めます。電研精機研究所のNCT-F1とNCT-R3-J6、音羽電機工業のサージシェルタSSNを載せています
• 基板実装・小型は、機器の基板に載せたり装置に小さく組み込んだりする型です。タムラ製作所のPEPF48-23と北川電機のKBRシリーズを載せています

絶縁トランスとオートトランスの違い

• 絶縁トランスは、一次と二次の巻線が分かれていて、電気的に絶縁されています。北川電機の解説では、二次側に触れても大地との閉回路ができにくく、感電のリスクが下がります
• 単巻トランス（オートトランス）は⁠、巻線の一部を一次と二次で共用します。小型で効率がよいものの、絶縁されません
• 豊澄電源機器のUD22シリーズは、昇圧と降圧に兼用できる単巻トランスです

容量（VA）の決め方

• 単相の容量は、二次電圧に二次電流を掛けて出します。豊澄電源機器のSD21-500A2は、500VAで二次電流5Aです
• 三相の容量は、二次電圧と二次電流に√3を掛けて出します。豊澄電源機器の3SD-05KBは、5kVAで二次電流14.4Aです
• つなぐ機器の電流を足して、その容量に収まる型を選びます

耐熱クラス

• 耐熱クラスは、巻線の絶縁が耐える温度の区分です。豊澄電源機器は、A種を温度上昇60℃以下、B種を80℃以下、H種を120℃としています
• 豊澄電源機器のSD21シリーズは、500VA以下がA種、1kVAから5kVAがB種です
• 盤の中が熱くなる場所では、耐熱クラスと盤の中の温度を合わせて見ます

ノイズと雷の対策

• 静電シールドは、一次と二次の巻線の間に入れて、コモンモードノイズを大地へ逃がします。電研精機研究所のNCT-F1は、コモンモードのノイズをDC〜100MHzで-40dB以下に落とします
• 電研精機研究所のNCT-R3-J6は、インバータやサーボの三相の電源に入れて、漏れ電流による漏電ブレーカの誤動作も防ぎます
• 音羽電機工業の耐雷トランスは、雷サージを1/100〜1/10,000に減らします。サージシェルタSSNは、単相2線の0.5〜2kVAです

突入電流の注意

• トランスは、電源を入れた瞬間に励磁突入電流が流れます
• 東京精電は、小型にしたTSH1・TSH3シリーズは標準のTSSシリーズより突入電流が2〜5倍になるので、トランス対応のブレーカを選ぶよう書いています
• 北川電機のKFTシリーズのようなEIコアは、カットコアやRコアより突入電流が小さく済みます

値段と買い方

• 値段を公式の製品ページに出している製品は、比較ページの13製品の中にありません。容量と一次・二次の電圧をそろえて、2社以上に見積もりを取ります
• 豊澄電源機器は、製品ごとの在庫状況を公式サイトで出しています
• 加美電子工業の大型トランス1kVAは在庫販売の即納で、自社のKAMI-shopから1台で買えます
