BNCコネクタのメーカー8社比較【2026年】

このページの製品で、値段を公式に出しているものはありません。トーコネのBNCP-3やBNC-223Rも、単価は問い合わせです。アルファテクノシステムのBNC-011M00は1個から注文できます。

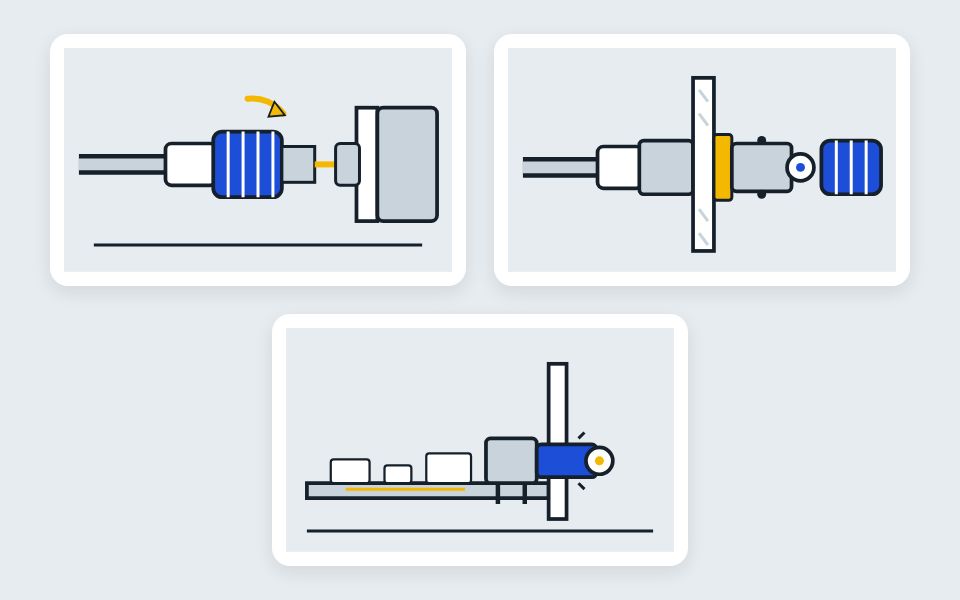

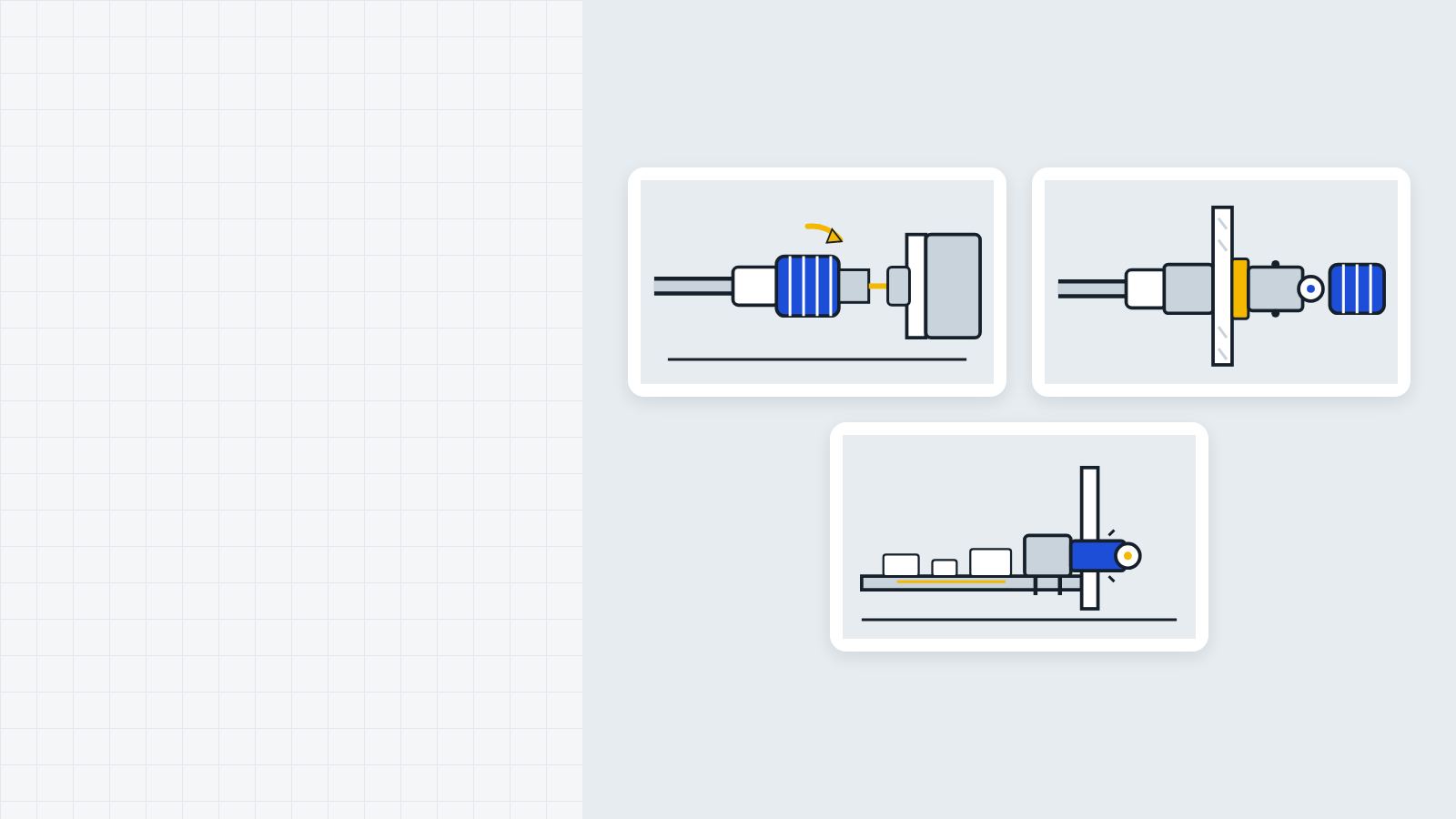

付ける場所で3つに分かれます。ケーブルの先に付けるプラグ、ケーブルの中継やパネルに付けるジャック、機器の基板に載せるレセプタクルです。どれも差して回すバヨネットロックで、特性インピーダンスは50Ωと75Ωがあります。

計測・通信は50Ω、放送・映像は75Ωを使います。カナレ電気の解説では、75Ωのケーブルに50ΩのBNCを付けると不整合で反射が増え、正確に伝わりません。トーコネのBNCP-3は50Ωで、200MHz以下なら75Ωのケーブルにも使えると案内しています。

50Ωの多くは4GHzまでです。多治見無線電機のBNC-P-58UとBNC-PJ-55U、トーコネのBNCP-3とBNC-223Rが4GHzです。75Ωでは、ユウエツ精機の051-PT82Aが2.4GHzまで、多治見無線電機のB12G-DP55C1が12GHzまでです。

カナレ電気のBCP-D55UHDは12GHzでリターンロス15dB以上です。多治見無線電機のB12G-DP55C1、タツタ立井電線のBNCP-5.5CUHAも12G-SDI用です。タツタ立井電線は、性能は自社の適合ケーブルとの組み合わせで保証すると案内しています。

数を作るなら圧着式です。カナレ電気の案内では、圧着ははんだ付けより作業が短く、熟練者でなくても品質がそろいます。圧着式はメーカー指定の圧着工具を使います。トーコネのBNCP-3は中心コンタクトをはんだ付けし、外側を締め付けて留める型です。

トーコネのBNC-223Rは基板からまっすぐ立つ50Ωの型で、4GHzまでです。カナレ電気のBCJ-FPLVAは75Ωのライトアングルで、BCJ-FPLV-Lと組んで上下2段に並べられます。東北タツミのYKC31-0155はライトアングルで、スイッチ付きのYKC31-0193もあります。

多治見無線電機のB12G-DP55C1は、結合したときIPX7の防水です。多治見無線電機には、IP65・IP67の防水BNCのBNCWシリーズもあります。

BNCは型番ごとに合うケーブルが決まっています。トーコネのBNCP-3は3D-2V、3C-2Vに、ユウエツ精機の051-PT82Aは2.5C-2Vに、日高電機製作所のBNC-001はRG-174/U、RG-316/Uに合います。使う同軸ケーブルの名前から型番を選びます。

TNCは、BNCの差して回すバヨネットを、ねじで締める方式に替えたコネクタです。フジミ電機の解説では、TNCは衝撃や振動に強く、接触部の径はBNCと同じです。このページはBNCだけを載せています。

ユウエツ精機のBNCは繰返し動作500回、アルファテクノシステムのBNC-011M00は500回以上です。東北タツミの基板用BNCは、挿抜寿命5,000⁠回です。
