門型クレーン（橋形クレーン）⁠と⁠は⁠？門形・片脚・タイヤ式・ポータブルの種類と、つり上げ荷重・スパン・資格・価格の選び方

門型クレーンとは

門型クレーンは、桁の両端に脚を付け、地上や床に敷いたレールの上を走らせて荷を運ぶクレーンです。天井クレーンのように建屋のランウェイが要らないので、屋外の資材置き場や岸壁、コンテナヤードで使います。建屋の強度が足りずに天井クレーンを付けられない工場では、屋内に置くこともあります。

比較ページには、日本の会社が自社で作る門型クレーンを、各社の納入例や代表の型で並べています。

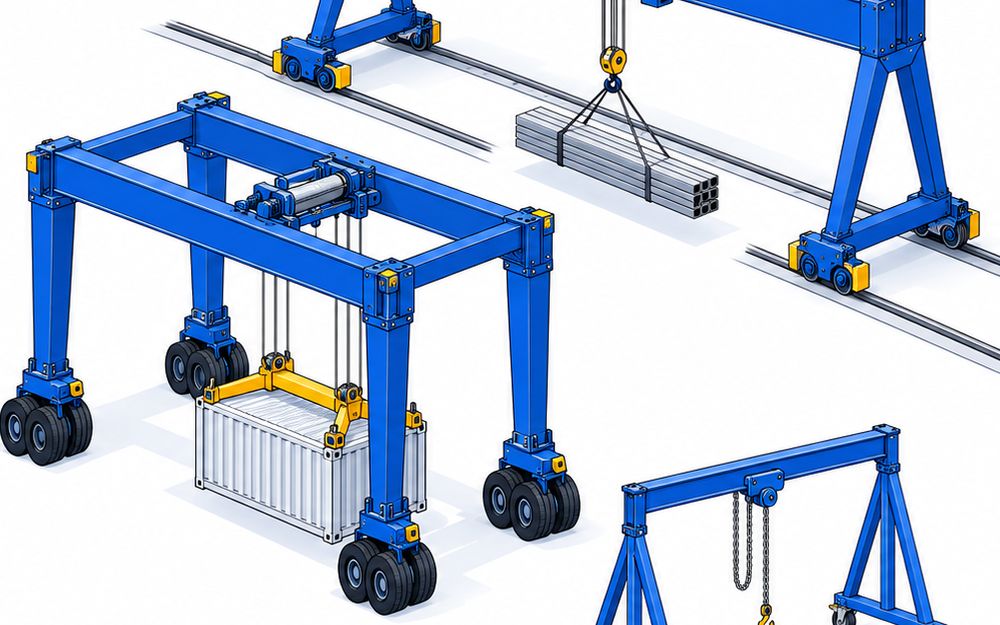

4つの種類

• 門形（両脚・レール走行）は⁠、桁の両端の脚で地上のレールを走ります。例はナニワ製作所の40t（20t+20t）・スパン30mの橋形ホイスト式クレーンです
• 片脚（片橋形）は⁠、片側を建屋のランウェイに、もう片側を脚で床に載せて走ります。例はオーエス産業の5t・スパン30mの片脚クレーンです
• タイヤ式（コンテナ用）は⁠、レールを敷かずにコンテナヤードを走ります。例は三井E&Sのトランステーナです
• ポータブル（キャスター式）は⁠、キャスターで押して動かす小さな型です。例はスーパーツールのPMC1000とPMC1000Aです

巻上げとトロリの違い

• ホイスト式は、桁に電動ホイストを付けて荷を吊ります。丸井工業はホイスト式の橋形クレーンを50.8tまで作る製造許可を持っています
• クラブトロリ式は、巻上げと横行の装置を載せた専用の台車で吊ります。日本起重機製作所は500t（250t×2）のクラブトロリ式を納めています
• ロープトロリ式は、巻上げと横行の装置を桁の上に置き、ワイヤロープでトロリを動かします。JFEプラントエンジは岸壁で鋼材を積み降ろす型を作っています
• マントロリ式は、運転室がトロリと一緒に動きます。オーエス産業の12t・スパン30mの例があります

つり上げ荷重とスパン

• JFEプラントエンジの橋形クレーンは、1t〜500tの納入実績があります
• 日本ホイストの納入例には、主巻50t・補巻20t・スパン35.5mの橋形クレーンがあります
• ヤスジマの橋形クレーンは、吊上げ荷重10tまでの納入実績があります
• 三井E&Sのトランステーナは、横浜の納入例で定格荷重50.8t・スパン23.47m・揚程18mです
• スーパーツールのポータブル型は1,000kg吊りで、鋼製のPMC1000は揚程3,000mm、アルミ製のPMC1000Aは揚程2,800mmです

資格と届け出

• つり上げ荷重0.5t未満のクレーンには、クレーンの規制がかかりません
• 0.5t以上3t未満は設置報告書、3t以上は設置届を労働基準監督署へ出します
• 運転は、5t未満ならクレーン運転の特別教育、5t以上を床から操作するならクレーン運転技能講習、それ以外は免許です
• 荷を掛ける玉掛けは、1t未満なら特別教育、1t以上は玉掛技能講習です
• 点検は、年次自主検査を毎年、月次自主検査を毎月行います

屋外に置くときの注意

• 屋外では雨・暴風・塩害を受けます。置き場の風の強さや海からの距離を、見積もりのときに伝えます
• ポータブル型は、荷を吊ったまま動かしません

値段

• 値段を公式に出しているのは、スーパーツールのポータブル門型クレーンです。鋼製のPMC1000は822,900円、アルミ製のPMC1000Aは999,600円（メーカー希望小売価格）で⁠、運賃と組立費は別です
• アルミ製のPMC1000Aは本体124kgで、鋼製のPMC1000（377kg）⁠よ⁠り軽く運べます
• 橋形クレーンは置き場に合わせて作る受注品です。つり上げ荷重・スパン・揚程・置き場の様子を伝えて見積もりを取ります
