CFRPとは？積層板・パイプ・プリプレグの種類と、強度・厚さ・加工・価格の選び方

この記事の答え

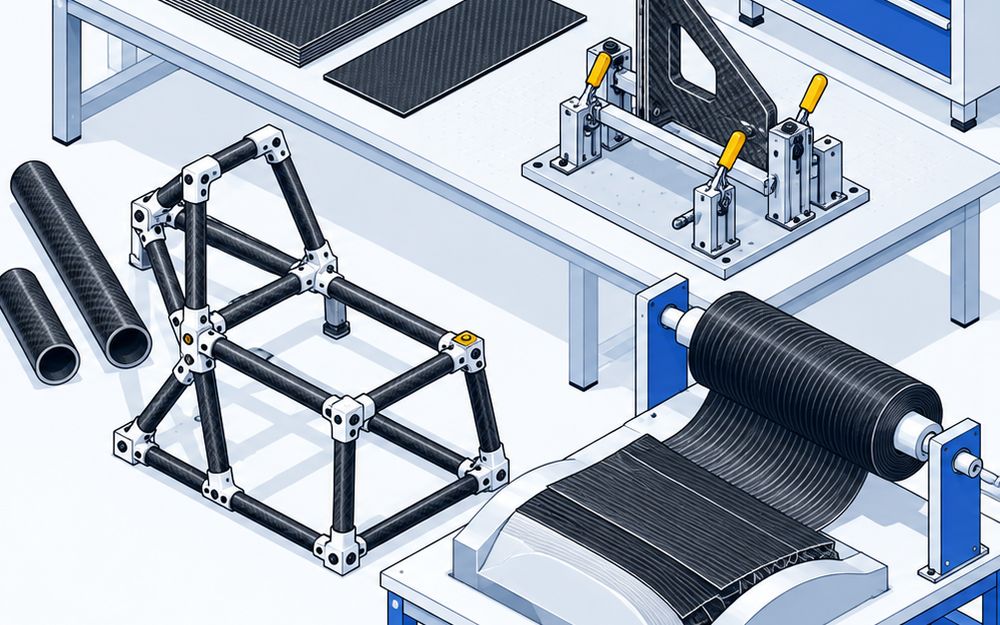

CFRPは炭素繊維と樹脂を組み合わせた複合材料です。切削して部品にするなら成形済みの板、筒状の部材ならパイプ、自社で積層・成形するならプリプレグから選びます。強度だけで決めず、荷重方向・積層・樹脂・試験条件をそろえて確認します。

CFRPとは

CFRPは、Carbon Fiber Reinforced Plasticの略で、炭素繊維強化プラスチックです。軽さと強さを持ちますが、繊維の種類・向き・量で性能が変わります。スーパーレジン工業は、方向で性質が異なる異方性材料と説明しています。

比較ページでは、装置・治具などの構造部材向けの板・パイプ・プリプレグを扱います。炭素繊維の糸や乾いたクロスだけ、ガラス繊維素材、完成機械、販売店が扱う他社品は含めません。

プリプレグの厚みは、積層後の板全体の厚みではありません。繊維自体の弾性率も、完成した部材の弾性率とは区別します。

羽生田鉄工所の200×400mmの平板は、厚み2.5mmと3.5mmの掲載品があります。曲げ強度819MPa・曲げ弾性率53GPaは、繊維方向・23℃・JIS K 7074準拠の簡易実測値で、保証値ではありません
三菱ケミカルのTR K71F145Sの曲げ強度86MPaは90°方向の代表値です。繊維方向の平板の値と、そのまま比べません
ホーペックのHPCの掲載値は、内径35mm・外径42mm、配向比率が0°対90°で7対3の参考試験例です。別の径・肉厚・配向の受注品に流用しません
フェルカーボは、厚さ10mmなら最大長さ970mm・幅430mmまで対応します。2026年10月からのサイズ拡大案内を優先し、他の厚さの寸法は個別に確認します

切削時は導電性の粉じん対策も決めます。東レの資料は、飛散した繊維による電気機器の短絡や誤動作を防ぐ注意を示しています。

熱可塑性のKyron ULTRAは室温保管・冷凍不要で、再加熱による成形・接合に対応します。TR K71F145Sの樹脂No.別成形温度は340〜380℃です。

東レの2300系は、150℃で3minのプレス成形に対応する速硬化系です。保管期限は20℃以下で45日、5℃以下で3か月、−18℃以下で6か月です。納入品の条件を確認し、別の樹脂系に流用しません。
