スプレーノズルとは？工場で使う産業用スプレーノズルの種類（フルコーン・ホロコーン・二流体）と⁠、粒子径・流量・材質・価格の選び方

スプレーノズルとは

スプレーノズルは、工場の配管や設備に付けて、水や薬液を決まった形と量で霧や水滴にして吹き出す部品です。部品やコンベアの洗浄、鋼材や金型の冷却、空調機の加湿、離型剤の塗布、排ガスの脱臭や除塵に使います。

比較ページには、日本の会社か日本法人のある会社が自社で作るスプレーノズルを、各社の代表の型で並べています。

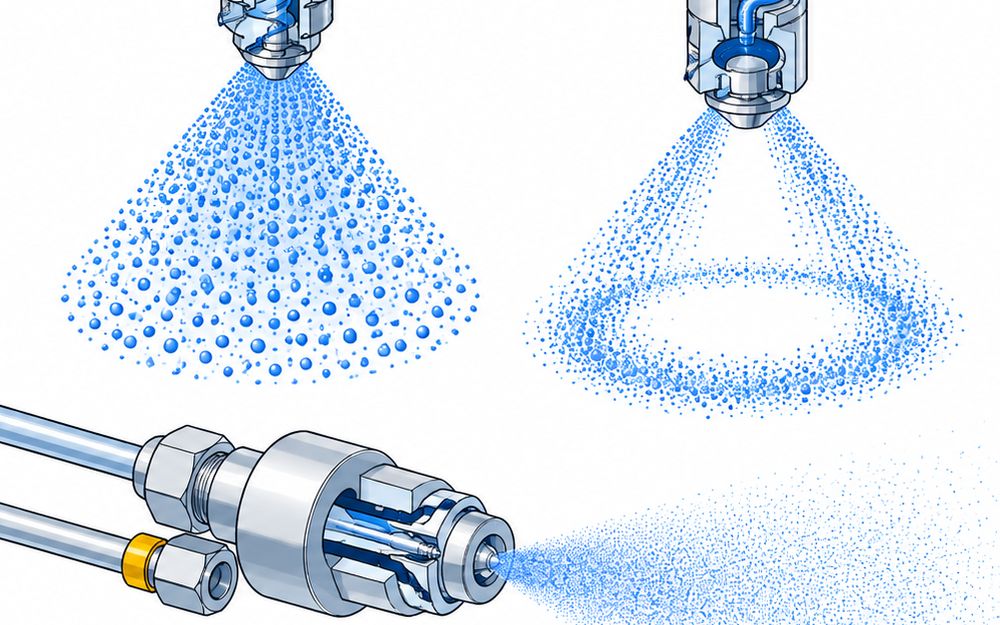

3つの種類

• 充円錐（フルコーン）は⁠、円の中を全面ぬらします。水滴は粗めで、当たる力が強く出ます。例は香取組製作所のK-7、共立合金製作所のKSF、新倉工業のEX4です
• 空円錐（ホロコーン）は⁠、中で液を回して輪の形に霧を出します。圧力を上げるほど霧が細かくなります。例はいけうちのKB、香取組製作所のK-1です
• 二流体は、液と圧縮空気を混ぜて、空気の力で液を砕きます。少ない流量でも細かい霧になります。例はいけうちのBIMV、共立合金製作所のKSMMS、新倉工業のPSA2です

霧の細かさ（平均粒子径）

• 共立合金製作所のKSFは、0.3MPaで120〜3,000μmです
• いけうちのKBは、45〜210μmです
• いけうちのBIMVは、20〜100μmです
• 共立合金製作所のKSMMSは、10〜50μmです
• ノズルネットワークのMF008C3Nは、9.40〜12.96μmです
• アトマックスのAM型は、平均5μmです
• 測り方と圧力がメーカーで違うので、同じ条件の性能表で比べます

流量と圧力

• 共立合金製作所のKSFは0.05〜1.5MPaで使え、一体式なら0.3MPaで6,000L/minまで型があります
• いけうちのBIMVは、1.0〜107L/hです。液には0.1〜0.3MPa程度の圧力をかけます
• 共立合金製作所のKSMMSは、0.3MPaで41〜315mL/minです
• ノズルネットワークのMF008C3Nは、空気圧30〜300kPaで使い、液はサイフォンで吸い上げます

材質の選び方

• 水や洗浄液なら、ステンレスか真鍮で足ります。香取組製作所のK-1とK-7は、真鍮かSUS304です
• 新倉工業のEX4は、SUS304・SUS316・SUS316L・BSCR・C3604Bから選べます
• いけうちのKBは、噴き出し口までセラミックで作っていて、摩耗に強い作りです
• 金属を嫌う所には、ノズルネットワークのMF008C3Nのようなポリプロピレン製を使います

詰まりと液だれを防ぐ

• 穴が細い型ほど詰まりやすいので、手前にストレーナーを入れます。いけうちのKBは全形番にストレーナーが付いています
• 香取組製作所のK-1は、中に邪魔をする部品が無く、詰まりにくい作りです
• 新倉工業のPSA2は、圧縮空気を入れないと液が出ないので、前だれやぼた落ちがありません
• 噴き出し口がすり減ると、流量と霧の形が崩れます。そのときは交換します

値段

• 今回載せた製品は、どれもメーカーが値段を公式に出していません
• 同じ型式でも材質・口径・流量で値が変わるので、型番と材質、使う圧力と流量を伝えてメーカーに見積もりをとります
