ベンチレーターとはどんな設備？電動・固定式・回転式・連続式の違いと、工場・倉庫の屋根で使うときの風量・電源・給気口の選び方

ベンチレーターとは

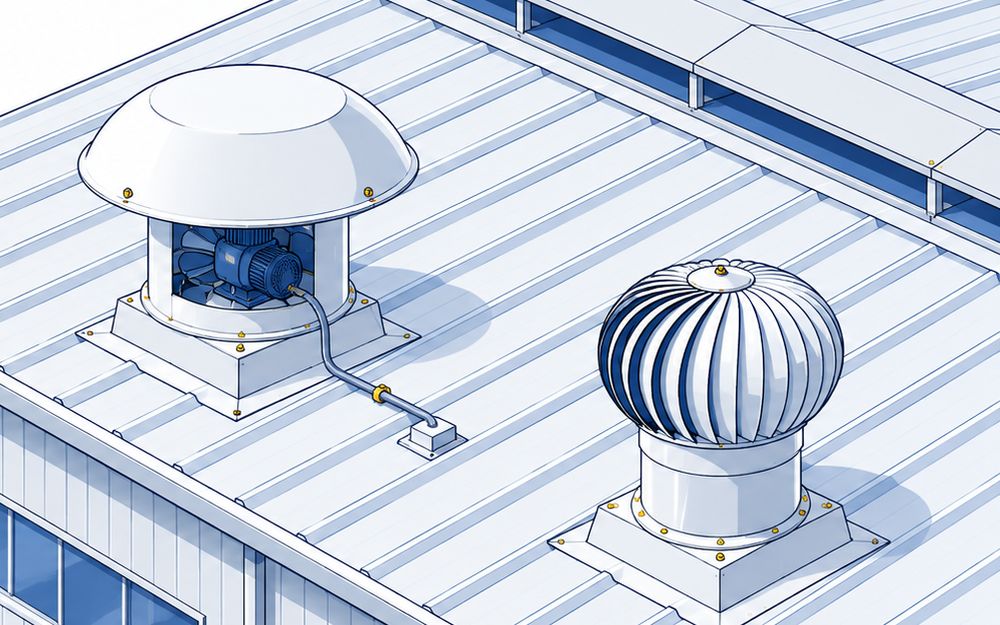

ベンチレーターは、工場や倉庫の屋根に付けて、上にたまった熱気や湿気、煙を外へ出す装置です。屋根換気扇・ルーフベンチレーターとも呼びます。暖かい空気は上にあがるので、一番高い屋根から抜くと効きます。

比較ページには、日本の会社が自社で作るベンチレーターと屋上換気扇を、各社の代表の型の単位で載せています。壁に付ける有圧換気扇、ダクト用の送風機、家庭用の換気扇は載せていません。

4つの種類

• 屋上換気扇（ルーフファン）は⁠、モーターでファンを回して決まった量を出します。例は三和式ベンチレーターの SVO-400S、鎌倉製作所の RF-H、スズキベンチレーターの ST-H、テラルの RV、三洋工業のウルトラエースです
• 固定式は、動く所が無く、暖かい空気が上へ抜ける力で換気します。例は鎌倉製作所の自然換気装置 RFV ⁠⁠⁠です
• 回転式は、屋根の上の頭が風で回り、中の空気を吸い出します。例は三和式ベンチレーターの B-300、スズキベンチレーターの AS型、帯広鋼板の Hurricane450 ⁠⁠です
• 連続式は、屋根の棟に沿って長く連ね、大きな開口から抜きます。例は三洋工業の SC・H型です

屋上換気扇と自然換気の使い分け

• 屋上換気扇は、天気に左右されず決まった風量を出せます。電気工事と、モーターを守るブレーカーを用意します
• 自然換気は、風の力と温度差で空気を入れ換えます。電気代がかからず音も出ませんが、決まった風量は出ません
• 電源を置けない危険物庫や塗装工場、水蒸気が多くモーターを使えない所は、自然換気の型を選びます
• 80℃くらいの熱い所は、三和式ベンチレーターの資料では、排気を自然換気にして給気をファンで行う方法をすすめています

風量と電源

• 三和式ベンチレーターの SVO-400S は、羽根径40cm・単相100Vで、風量は3,180〜3,780m³/hです
• テラルの RV は、サイズ300〜1600、出力0.05〜7.5kWまであり、電圧は100V・200V・400Vから選べます
• 鎌倉製作所の RF-H は、ファン径30〜150cmまでそろいます
• 自然換気では、帯広鋼板の Hurricane450 が排出容量を出していて、風速0m/sで857m³/h、6m/sで994m³/hです

付けるときの注意

• 給気口（窓やガラリ）が無いと、中が負圧になって抜けが落ちます。外気の入る所を用意します
• 屋上換気扇には、モーターを守るブレーカーなどの保護装置を必ず付けます
• 屋根に載せる袴や架台は、屋根の形と勾配に合わせて作ります
• 今の屋上換気扇を替えるときは、架台の寸法を測ります。三和式ベンチレーターとスズキベンチレーターは、他社製品の寸法に合わせた取り替えを案内しています

値段

• このページの製品は、どれも値段を公式に出していません。羽根径・電源・本数と、屋根の形を伝えて見積もりを取ります
