チューブライトとは？直管形・連結形・防水形の違いと、工事・防水・明るさ・価格の選び方

チューブライトとは

チューブライトは、細長い管の形をしたLEDの照明です。LED蛍光灯・LEDチューブライト・パイプ型作業灯とも呼びます。工場や倉庫の天井の蛍光灯の代わりから、工事現場の仮設の照明、工作機械の中の照明まで使います。

比較ページには、日本の会社が自社で作るか自社のブランドで売る業務用の製品を、各社の代表の型の単位で載せています。器具ごと替えるLEDベースライトは「施設用LED照明」、手に持つ作業灯は「作業灯」、曲げて使う帯状の光源は「LEDテープライト」のページで扱っています。

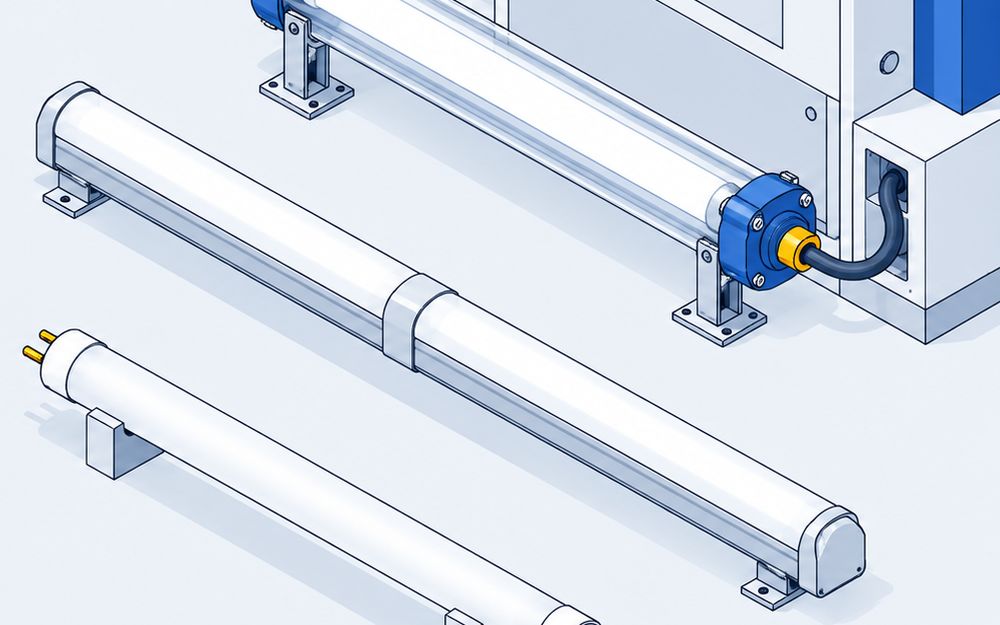

3つの種類

• 直管形LEDランプ（G13口金）は⁠、今ある蛍光灯の器具に、管の代わりに差します。例はアイリスオーヤマのHE190S、日動工業のLCL-4018W-HIです
• 連結形（器具一体）は⁠、管と器具が一体で、何本もつないで点けます。例は日動工業のLCL-40H-ONE、ハタヤのLSX-5N、ジェフコムのPDL-VF50Jです
• 機械・設備用（防水形）は⁠、工作機械の中や設備に付けます。例は日機のNLM20SG-AC、嵯峨電機工業のSL-LED21Rです

直管形LEDランプに替えるときの工事

• G13口金の直管形LEDランプは、口金と寸法は蛍光灯と同じでも、電気のつなぎ方が違います。替えるときは器具の配線工事をします
• アイリスオーヤマも、光源の交換には簡単な配線工事が必要と書いています
• 工事をした器具には、蛍光ランプを戻せません。もとの器具メーカーの製品保証も外れます
• 日本照明工業会は、2020年11月に決めた安全規格JLMA 301に合うランプを選び、工事はガイド301に沿って頼むよう求めています。このページではアイリスオーヤマの2製品がJLMA301適合です
• 日本照明工業会は、管だけでなく器具ごとLEDに替えることを勧めています。パナソニックは自社の蛍光灯の器具で、LEDランプを適合外としています

GX16t-5との違い

• GX16t-5は、専用の器具と組みで使う直管LEDランプの口金です。日本照明工業会の規格（JEL801:2013）で決まっています
• 今の蛍光灯の器具には入らない形で、差し間違いと落下を防ぎます。G13口金のように、管だけ替える使い方はしません

防水と連結

• 日機のNLM20SG-ACはIP67、嵯峨電機工業のSL-LED21RはIP66、ジェフコムのPDL-VF50JはIP63、ハタヤのLSX-5Nは屋外用防雨型です
• 日動工業の2製品は屋内用なので、水のかかる所には使いません
• つなげる数は、日動工業のLCL-40H-ONEが15台まで、ジェフコムのPDL-VF50Jが最大12⁠本、嵯峨電機工業の連結タイプSL-LED21R-FAが10台までです
• ハタヤのLSX-5Nのランプは専用品で、ほかの直管形LEDランプや蛍光ランプは入りません

蛍光灯はいつまで買えるか

• 水俣条約の決まりで、直管の蛍光ランプは、ハロリン酸塩系が2026年末、三波長系が2027年末に製造と輸出入が終わります
• 期限の後も、在庫を買うことと、今の蛍光灯を使い続けることはできます

明るさと値段

• 全光束は、ハタヤのLSX-5Nの1,800lmから、ジェフコムのPDL-VF50Jの5,000lmまであります
• 日動工業のLCL-4018W-HIは、3,480lmを18.5W（100V）で出し、固有エネルギー消費効率は188.1lm/W（100V）⁠で⁠⁠⁠⁠す
• 値段は、日動工業のLCL-4018W-HIが11,500円（税別）、LCL-40H-ONEが12,500円（税別）、アイリスオーヤマの40形3300lmクラスが17,900円、ハタヤのLSX-5Nが26,620円（税別24,200円）、嵯峨電機工業のSL-LED21Rが38,000円（税込41,800円）、ジェフコムのPDL-VF50Jが46,200円（税抜）⁠で⁠⁠⁠⁠す
• 税込と税抜が混ざっているので、比べるときはそろえます。日機のNLM20SG-ACは、製品ページに値段が載っていません
