この記事の答え
LED光源は、LEDの光を、決まった場所へ決まった強さで当てる装置です。選ぶときは「何に当てるか（接着剤を固める・ライトガイドで送る・波長を変えて測る）」「どの波長か」「どの条件で測った強さか」の3つを先に決めます。光の強さの数字はメーカーごとに測った距離やレンズが違うので、条件をそろえて比べ、最後は自分の材料と距離でデモ機を試します。
LED光源とは
施設や家の照明ではなく、研究・検査・製造の現場で、決まった色（波長）の光を、決まった強さで当てるための装置です。比較ページでは、LEDを光源にした照射器・光源装置のうち、メーカーが公式サイトで今も案内している製品を並べています。LEDの素子だけのもの、ワークを直接照らす画像処理用の照明、レーザー光源は入れていません。
LEDはランプと違い、点けてすぐ明るさが落ち着きます。浜松ホトニクスのLIGHTNINGCURE LC-L1V5は、点灯直後から光出力の変動が±5%以下と書いています。岩崎電気はUV-LED照射器の特長に、水銀を使わないこと、オゾンを出さないこと、瞬時に点灯できることを挙げています。

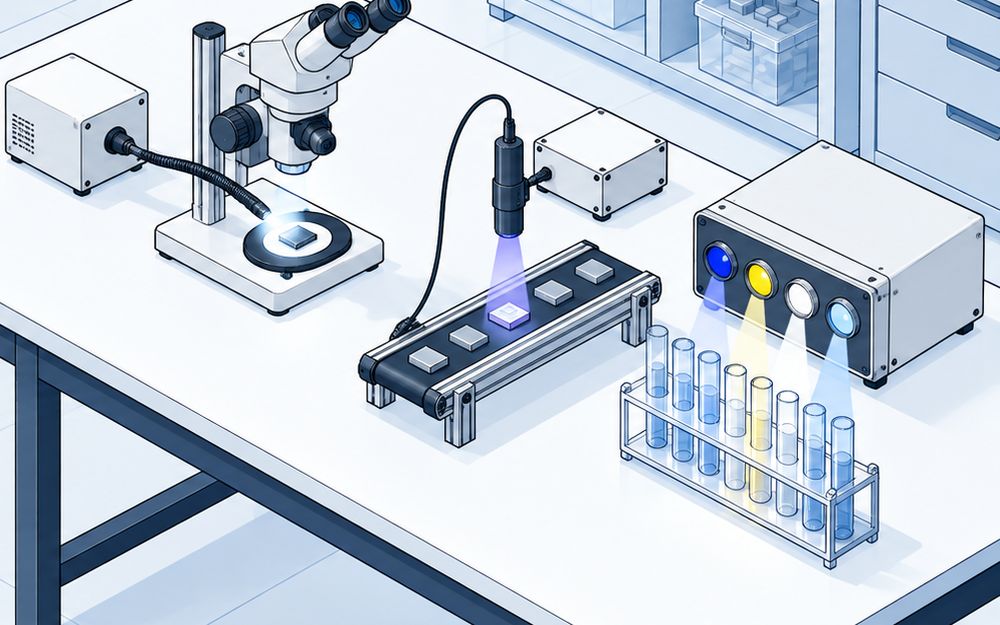

3つの区分
| 区分 |
何をするか |
掲載した製品の例 |
| UV-LED照射器 |
紫外線のLEDで、接着剤・インク・塗料を固める |
浜松ホトニクス LC-L1V5、エクセリタス OmniCure LX500、シーシーエス CML、岩崎電気 MSL |
| ファイバー出力の光源 |
本体の中のLEDの光を、ライトガイドに入れて先まで送る |
住田光学ガラス LS-L150、ユーテクノロジー UFLS-751 |
| 波長を選ぶ光源 |
決まった波長のLEDを選んだり、切り替えたりして当てる |
浜松クオンタム HQ4000、朝日分光 CL-1501、オプトロンサイエンス AOS-107、アトー WSL-1230 |
UV-LED照射器は、さらに当て方で分かれます。点で当てるスポット型（LC-L1V5、OmniCure LX500、カンタム・ウシカタのUV-1H）と、細長い面で当てるライン型（シーシーエスのCML、岩崎電気のMSL）です。小さな部品の接着ならスポット型、長い部品やコンベアで流れてくるものならライン型を選びます。
波長の選び方
UV-LED照射器の波長は、365nm・385nm・395nm・405nmから選ぶ製品が多くあります。固めたい接着剤やインクが、どの波長で反応するかは材料で決まるので、材料のメーカーの資料で先に確かめます。岩崎電気のMSLシリーズには280nm・308nm・330nmの機種もあり、280nmで400mW/cm²（WD=10mm、同社測定基準の代表値）です。
決まった1つの波長だけでなく、いくつかの波長を順に当てたいときは、波長を選ぶ光源を使います。
| 製品（メーカー） |
波長 |
切り替え方 |
| HQ4000（浜松クオンタム） |
340〜1650nmのうち10種類 |
回転する円盤のLEDを自動で切り替え（100msec以上） |
| CL-1501（朝日分光） |
365〜940nm |
LEDのヘッドを付け替える |
| AOS-107（オプトロンサイエンス） |
365・405・465・520・630・780・850nm |
波長ごとに選んで買う |
| WSL-1230（アトー） |
470・530・630・640・850nm |
5色から選ぶ |
ライトガイドで送る光源（LS-L150・UFLS-751）は白色の光で、色温度で書かれています（LS-L150は6,020〜8,500K、UFLS-751は6000〜8500K）。
光の強さの読み方
放射照度と積算光量
UV-LED照射器のカタログには、2つの数字が出てきます。
- 放射照度（W/cm²、mW/cm²）：ある瞬間に、1cm²あたりに当たっている光の強さ
- 積算光量（J/cm²）：当てているあいだに、1cm²あたりに当たった光の量の合計
シーシーエスのライン型CMLは、放射照度4.5W/cm²以上（波長365nm・照射距離10mm）、積算光量6.6J/cm²以上（波長365nm・搬送速度1m/min）と、両方を書いています。コンベアで流すときは、速く流すほど1か所に当たる時間が短くなり、積算光量は減ります。接着剤やインクのメーカーが「何J/cm²で固まる」と書いていれば、積算光量で見ます。
測った条件をそろえる
同じ「光の強さ」でも、メーカーごとに測った距離・レンズ・単位が違います。数字が大きいほうが強い、とそのまま比べることはできません。
| 製品（メーカー） |
公式の数字 |
測った条件 |
| OmniCure LX500（エクセリタス） |
27.3W/cm²（385nm） |
3mmの集光レンズ、作動距離10mm、ピーク値 |
| LC-L1V5（浜松ホトニクス） |
最大14000mW/cm² |
焦点距離で測った照射エリア内の最大値 |
| MSL MS200L（岩崎電気） |
5,000mW/cm²（385nm・395nm） |
WD=10mm、同社測定基準の代表値 |
| CML（シーシーエス） |
4.5W/cm²以上 |
波長365nm、照射距離10mm |
| ハイパワーミニ照射器（ナイトライド・セミコンダクター） |
約550mW/cm²（385nm・395nm） |
測定距離10mm、定格1A通電時 |
| LS-L150（住田光学ガラス） |
280,000lx（参考値） |
φ5のライトガイドの先から50mm |
1W/cm²は1,000mW/cm²です。LS-L150のlx（ルクス）は明るさの単位で、W/cm²とは比べられません。カンタム・ウシカタのUV-1Hは、光の強さがレンズで変わるため数字を公開していません。比べるときは、メーカーに同じ距離・同じ波長での値を聞くか、デモ機を同じ照度計で測ります。
寿命の読み方
LEDはランプより長くもちますが、寿命の書き方はメーカーで違います。
| 製品（メーカー） |
公式の寿命 |
書き方 |
| LC-L1V5（浜松ホトニクス） |
20000h |
動作温度25℃で、照射強度が初めの70%になるまでの平均時間（設計寿命） |
| UV-1H（カンタム・ウシカタ） |
20,000時間 |
推測値 |
| LS-L150（住田光学ガラス） |
約30,000時間 |
— |
| UFLS-751（ユーテクノロジー） |
40000h |
使用環境で異なり、保証値ではない |
浜松ホトニクスの寿命の決め方のとおり、LEDは使うほど光が弱くなります。工程で光の強さを一定に保ちたいなら、出力を見張る仕組みがあるかを見ます。エクセリタスのOmniCure LX500は、LEDヘッドの温度と寿命のデータを見ながら、光の出力を±5%で一定に保つと書いています。
ランプからの置き換え
ランプの光源から、LED光源に置き換える製品があります。
- ユーテクノロジーのUFLS-751は、出力光束3500lmで、メタルハライドランプの置き換えに向けた製品です。合わせるライトガイドは耐熱のものを使うよう書いています
- 住田光学ガラスのLS-L150は、メタルハライド光源250Wクラスの光量と書いています
- 浜松クオンタムのHQ4000は、Xeランプ光源に替わる光源と書いています
置き換えるときは、今使っているライトガイドのつなぎ口と太さが、新しい本体に合うかを先に確かめます。
目を守る
紫外線の光は、直接見ないようにします。朝日分光は、UV光から目を守るUV光源用の遮光めがね（JIS T 8141 遮光番号#5）を扱っています。オプトロンサイエンスも、光源の周辺の品として保護メガネを扱っています。使う光源の波長に合った保護めがねを、照射器と一緒に用意します。
買う前に試す
光の強さは、材料・距離・当てる時間で効き方が変わります。カタログの数字だけで決めず、デモ機を借りて、自分の材料で固まり方を確かめます。
- 浜松ホトニクスは、デモ機を無償で貸し出しています
- 浜松クオンタムは、HQ4000のデモ機を1週間無料で貸し出しています
- シーシーエスは、問い合わせの窓口で資料請求・貸出・実験・打合せを受け付けています
小さく試すなら、ナイトライド・セミコンダクターのハイパワーミニ照射器のように、AC100Vのコンセントにつなぐだけで使える小型の照射器もあります（本体180g）。
選び方
- 何に当てるかを決める：接着剤・インクを固めるならUV-LED照射器、ライトガイドや顕微鏡に光を送るならファイバー出力、波長を変えて測るなら波長を選ぶ光源。
- 波長を決める：材料のメーカーの資料で、反応する波長を確かめる。
- 当て方を決める：点ならスポット型、長い部品やコンベアならライン型。何か所に同時に当てるかで、ヘッドの数を決める。
- 強さを同じ条件で比べる：距離・レンズ・波長をそろえた値をメーカーに聞く。コンベアなら積算光量で見る。
- 制御とつなぎ方を確かめる：調光の刻み、外から点灯・消灯できるか（RS-232C・USB・イーサネットなど）、電源。
- デモ機で試す：自分の材料と距離で、固まり方や見え方を確かめてから決める。
