タイミングベルトとは？台形歯・円弧歯・ウレタンの違いと、選定・交換時期・価格の見方

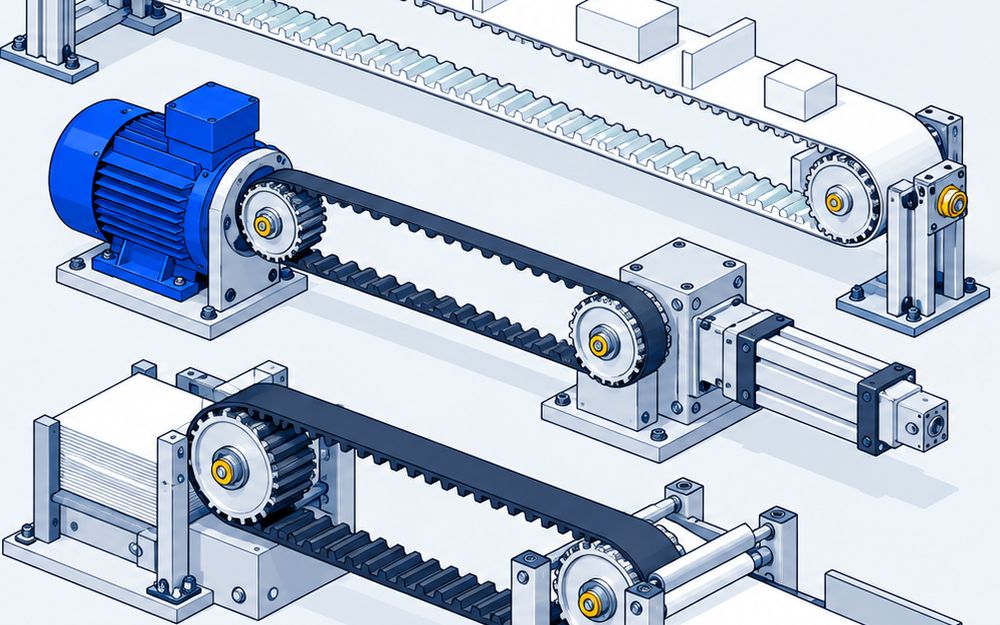

タイミングベルトとは

タイミングベルトは歯付ベルトとも呼びます。ベルトとプーリの歯をかみ合わせて回すので、摩擦で回す平ベルトやVベルトのようにすべらず、回転をずれなく伝えます（椿本チエイン タイミングベルト・タイミングプーリ）⁠。中には、ガラス繊維・アラミド・カーボンなどの心線が入っていて、引っぱっても伸びにくくなっています。

比較ページでは、工場の機械・搬送装置の動力伝達と搬送に使う産業用のベルトを、各社の代表シリーズの単位で並べています。自動車のエンジン用のベルト、プーリだけの製品、加工・修理だけの受託、代理店や商社が売る他社製品は入れていません。プーリはプーリーの比較⁠にあります。

3つの種類の違い

台形歯（一般用・⁠⁠⁠ゴム）

• MXL・XL・L・H・XH・XXHなどの呼びが規格で決まっている
• 三ツ星ベルトのタイミングベルトGはJIS・ISOに準拠していて、各社の間で互換性がある（三ツ星ベルト よくあるご質問）
• 標準の材料は、歯がクロロプレンゴム、心線がグラスファイバー、歯布がナイロン

円弧歯（高トルク・⁠⁠⁠ゴム）

• 丸い歯でかみ合うので、同じ力を細い幅で送れる
• バンドー化学のSTSベルトは、従来の歯付ベルトより幅を約30〜40%狭くできる（バンドー化学 STSベルト）
• 歯形は各社で違い、一部のメーカーを除いて互換性がない。ベルトとプーリは同じメーカーの歯形でそろえる

ウレタン（搬送・位置決め）

• 熱可塑性ポリウレタンに、スチールやアラミドの心線を入れる
• 長さを決めて切るオープンエンド、つないだジョイント、継ぎ目のないエンドレスがある
• 三ツ星ベルトは、ゴム粉の飛散が気になる所にウレタンを勧めている

選定の順番

1. 送る力と回転数から、歯形とピッチを決める
2. プーリの歯数と軸の間の距離から、周長を決める
3. 伝動容量から幅を決める
4. プーリとかみ合う歯数が6歯以上あるかを見る（三ツ星ベルトの推奨）

各社とも、設計支援のソフトや選定計算のページを出しています。椿本チエインは選定計算、三ツ星ベルトは産業機械用ベルト設計支援ソフトを公開しています。

交換時期と張り直し

• ベルトに亀裂や欠損が出たら、すぐに替える。大事な機械は定期的に点検し、切れる前に替える（三ツ星ベルト）
• 取り付けたら1分ほど走らせてなじませ、規定の張力で張る。その後の張り直しは通常いらない
• 張り直すとかみ合いが悪くなり、寿命が短くなることがある
• 椿本チエインのウルトラPXベルト HC仕様は歯ゴムが青色で、摩耗の具合が見て分かる

チェーン・Vベルトとの違い

• チェーン：タイミングベルトは給油がいらず、金属どうしが当たらないので静か。三ツ星ベルトのギガトルクGXは、金属チェーンより騒音を5dB〜10dB下げられるとしている
• Vベルト・平ベルト：摩擦で回すのですべることがある。タイミングベルトは歯でかみ合うのですべらない

使える温度

• 三ツ星ベルトの標準のゴムベルトは80℃まで。100℃まで使うなら耐熱仕様にする
• 椿本チエインのウルトラPXベルト HC仕様は−15〜80℃
• ハバジットのAT10‑A（05タイプ）⁠は⁠−30〜80℃、ゲイツ・ユニッタ・アジアのユニッタメクトロールの低温仕様は−30〜20°C

価格の見方

公式サイトに値段を出しているのは、掲載した11製品のうち椿本チエインのウルトラPXベルト HC仕様だけでした。8mmピッチ・幅25mm・周長800mmのBG800UP8M25‑HCで10,100円（希望価格・税別）⁠で⁠す⁠。ほかは呼び（歯形・ピッチ・周長・幅）と本数を決めて見積もりを取ります。比べるときは、同じピッチ・幅・周長でそろえます。
