GUIDE / SWIVEL-JOINT

スイベルジョイントとは？配管・油圧ホースに使うスイベルジョイント（回転継手）の種類（一般配管用・油圧と高圧用・サニタリー用）と構造、ロータリージョイントとの違い、圧力・シールの選び方

配管や油圧ホースのねじれ・曲げを逃がして流体を送るスイベルジョイント（回転継手・可動継手）の3つの種類、玉軸受とシールの構造、ロータリージョイントとの違い、最高使用圧力と口径、シールの材質の選び方を、メーカーの公式資料をもとにまとめました。

2026年10月29日更新

この記事の答え

スイベルジョイントは、配管やホースを回したり動かしたりしながら、中の流体を漏らさず送る継手です。回転継手・可動継手とも呼びます。使う配管で、水・油・空気の一般配管用、油圧など高い圧力の油圧・高圧用、食品・飲料のサニタリー用に分かれます。選ぶときは「最高使用圧力」「口径と接続の形」「流体と温度に合うシール」の3つを先に決めます。ずっと回る軸には使わず、ロータリージョイントを使います。

スイベルジョイントとは

スイベルジョイントは、流体を送る配管を回したり、上下・左右・前後に動かしたりするときに使う継手です。昭和技研工業の取扱説明書もこの使い方を書いています。中の玉軸受が配管の重さや曲げを受け、シールが流体を止めます。

ホースの根元に付けると、ホースのねじれと曲げが減り、ホースが長持ちします。エービーシーカップリング工業は、ホースを短くしてコンパクトな配管にできると案内しています。

比較ページには、日本の会社が自社で作るスイベルジョイントを、各社の代表の型の単位で載せています。ずっと回る軸に付けるロータリージョイント、回らないホース継手・管継手、商社が売る他社の製品は載せていません。

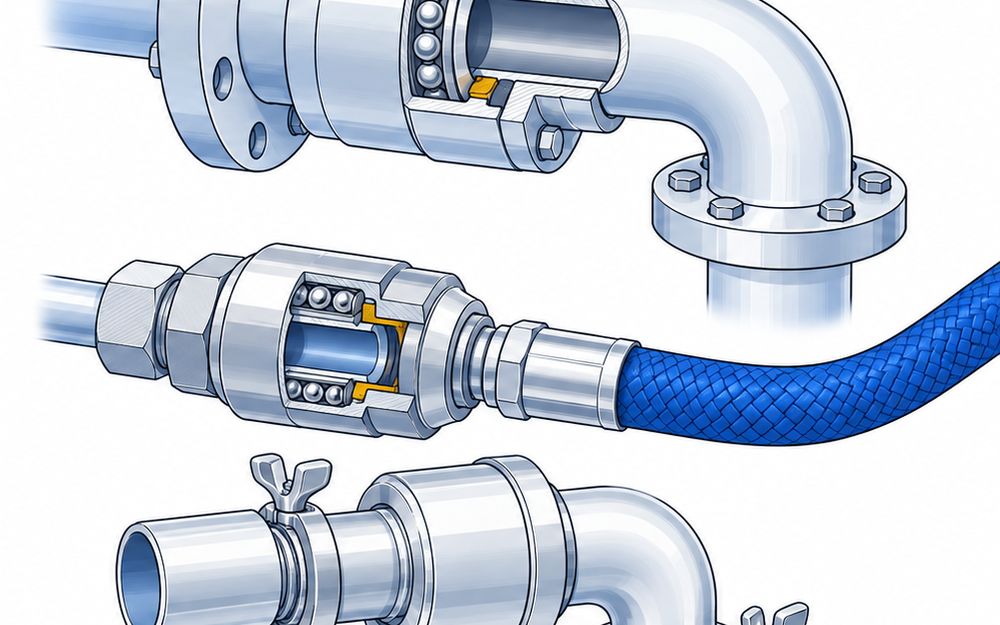

3つの種類

一般配管用は、水・油・空気・蒸気の配管に付けます。昭和技研工業のパールスイベルジョイント Aシリーズ、TBグローバルテクノロジーズのグリーン（G）、武田エンジニアリングのU2000シリーズ、アイ・フィールドのスゥィングスイベルがこの型です
油圧・高圧用は、油圧ホースや高圧ホースの根元に付けます。昭和技研工業のSRKシリーズ、清水製作所のSK式スイベルジョイント、西圧の100MPaスイベルジョイント、エービーシーカップリング工業のスイベルエルボ、東京ダイスのZスイベルがこの型です
サニタリー用は、食品・飲料・薬品の配管に付けます。TBグローバルテクノロジーズのニイガタ・サニタリースイベルジョイントは、本体がSUS316で、回る所にグリースを使いません
