スプロケットとは？A形・B形・C形の違いと、下穴品・軸穴加工済み・ステンレスの選び方と価格の見方

スプロケットとは

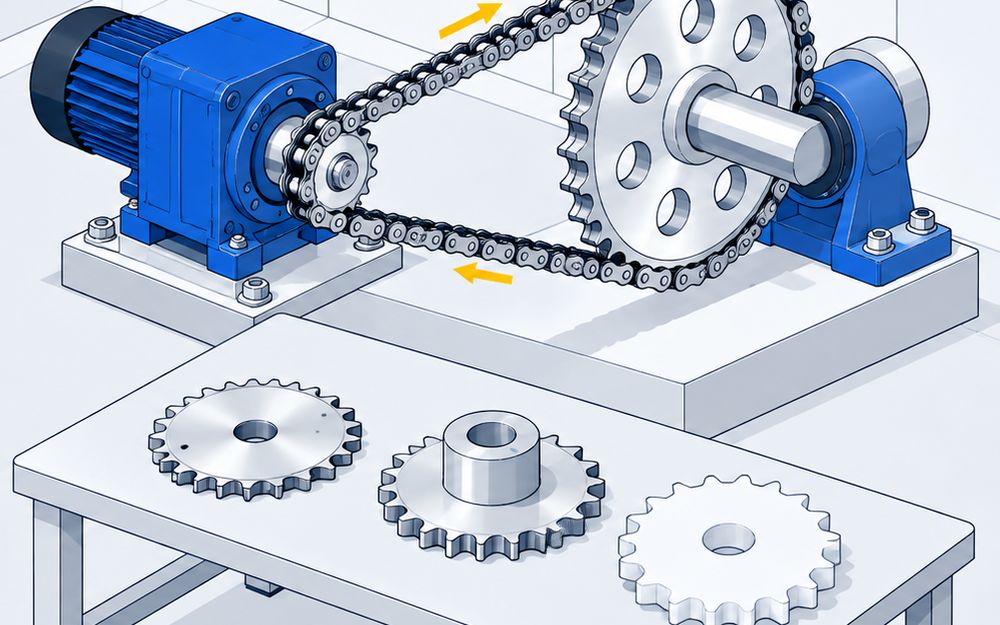

ローラチェーンとスプロケットの組は、離れた2本の軸の間で回転を伝えます。チェーンはすべらないので、歯数の比で回る速さがいつも同じになります。

ローラチェーンのJISは JIS B 1801:2020（伝動用ローラチェーン及びブシュチェーン）で、スプロケットは参考の附属書 JA に載っています。この版は ISO 606:2015 を基にしています（日本規格協会 JIS B 1801 の案内）⁠。チェーンとスプロケットの選び方は JIS B 1810:2024（日本規格協会 JIS B 1810 の案内）⁠、用語は JIS B 1812:2019 にあります。

比較ページでは、メーカーがカタログ（型番と寸法表）で売るローラチェーン用のスプロケットを、各社の代表シリーズの単位で並べています。自転車・バイク用だけの製品、コンベヤチェーン専用の品、特注だけの受託加工、代理店や商社が売る他社製品は入れていません。

A形・B形・C形の違い

形は、歯の部分の横に付く筒（ボス⁠）⁠の付き方で分かれます。片山チエンのカタログでは次のように分けています（KANA 2026 PRODUCTS GUIDE）⁠。

• A形：ボスのない平板形。低速・軽荷重用です
• B形：片ボス形。駆動・従動用で、掲載した製品の多くがそろえています
• C形：両ボス形。駆動・従動用です
• 2列用：2列のチェーンに使う品。椿本チエインには、1列チェーンを2本掛けるSD形もあります

チェーン番号をそろえる

スプロケットは、使うローラチェーンと同じ番号を選びます。RS40のチェーンなら、椿本チエインのRS40、片山チエンや平和実業のNo.40です。

• 広い範囲：椿本チエインのRSスプロケットはRS15〜RS240に加えて、B系のRF06B〜RS16Bもあります
• 海外の規格：ゼクサスチェンはANSI・JIS・BS規格のスプロケットを作っています。輸入機械のチェーンを替えるときは、規格を先に確かめます

歯先の焼入れ

小歯数のスプロケットは、駆動側で歯の摩耗が早く進みます。歯先を焼入れした品を選びます。

• アールケー・ジャパン：No.40の新B型は9〜35歯が焼入鍛造品で、歯先硬化まで済んでいます
• 片山チエン：NK-B形は歯先高周波焼入の品です
• 椿本チエイン：RS40のB形20歯は歯先硬化（形番の末尾Q⁠）⁠の品です

下穴品と軸穴加工済み

下穴品は、軸穴・キー溝・止めねじを使う側で加工します。軸穴加工済みの品は、歯数と穴径を選んで注文すれば、届いてすぐ軸に付けられます。

• 値段の差：平和実業のRS40・20歯は、下穴品が1,060円、穴径14mmの完成品が1,670円（定価）です
• 在庫の数：キクハラテクノは軸穴完成品を1600種類在庫し、平和実業の軸穴完成B形と三興製作所のMSシリーズはそれぞれ1,500種類そろえています
• 注文の仕方：椿本チエインのフィットボアは、軸穴とキー溝の加工内容を形番の記号で指定します。ミスミのSPは、粗加工品（S仕様⁠）⁠と加工済み品（N仕様⁠）⁠を同じ型式から選べます

ステンレスと樹脂

水や薬品のかかる所は、ステンレスのスプロケットを使います。椿本チエインは、ステンレスタイプを主にステンレスのチェーンと合わせて使うよう案内しています（⁠椿本チエイン RSスプロケット）⁠。

• 三和歯車：SUS304で、9〜60歯の下穴品をそろえています
• 片山チエン：SUS-B形はGB304で、SUS40B20は5,800円（定価・税抜）です
• ミスミ：SSPはSUS304相当で、粗加工品と加工済み品を選べます
• 樹脂：椿本チエインのエンプラタイプはナイロン系樹脂で、無潤滑で回せる軽負荷用です（RS35〜RS60）

価格の見方

値段は、チェーン番号・形・歯数・軸穴をそろえて比べます。比較ページでは、RS40・B形・単列・20歯の1個で並べています。

• 下穴品：平和実業の新B形が1,060円、片山チエンのNK40B20が1,200円（定価・税抜）、椿本チエインが1,540円（希望価格・税別）
• 軸穴加工済み：キクハラテクノが1,160円（標準価格・税抜）、平和実業が穴径14mmで1,670円
• ステンレス：片山チエンのSUS40B20が5,800円（定価・税抜）
• ミスミ：2021年版カタログの基準単価で、SPの加工済み品が710円、SSPの粗加工品が1,540円。今の値段はミスミのWebで確かめます

ほかの製品は値段を出していないので、型番と数量を決めて見積もりを取ります。
