工作機械の主軸・クラッチ・ブレーキ・ボルトの緩み止め・プレス金型で、狭い所で大きな力を出す皿ばねを選ぶ、設計・生産技術・保全・購買の担当の方へ

皿ばねのメーカー8社比較【2026年】

皿ばねは、穴のあいた円板を円錐の形にした、
小さなたわみで大きな荷重を受けるばねです。

ABOUT

皿ばねとは

比較表を見る ↓

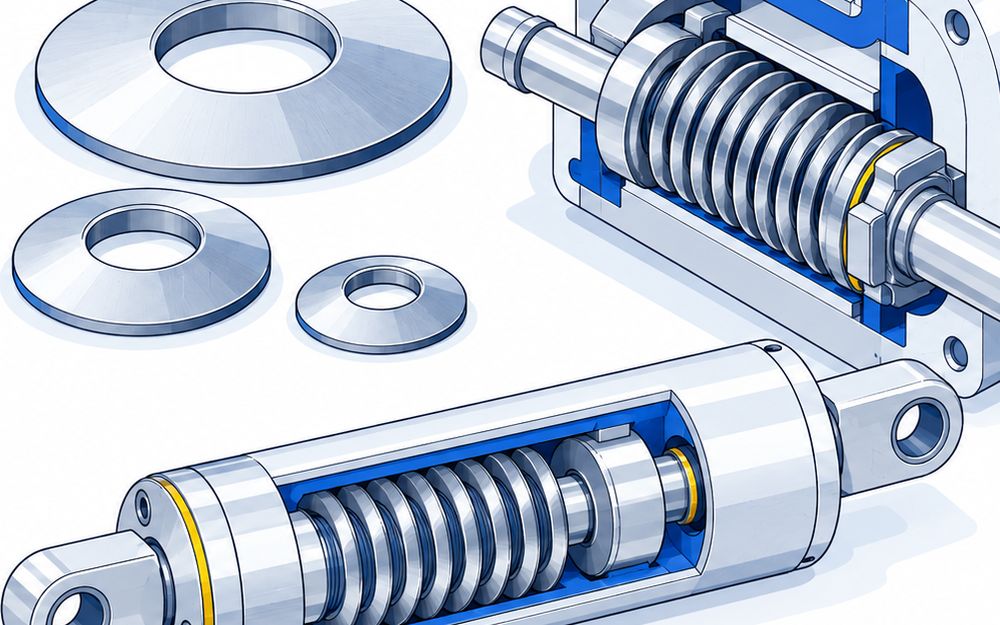

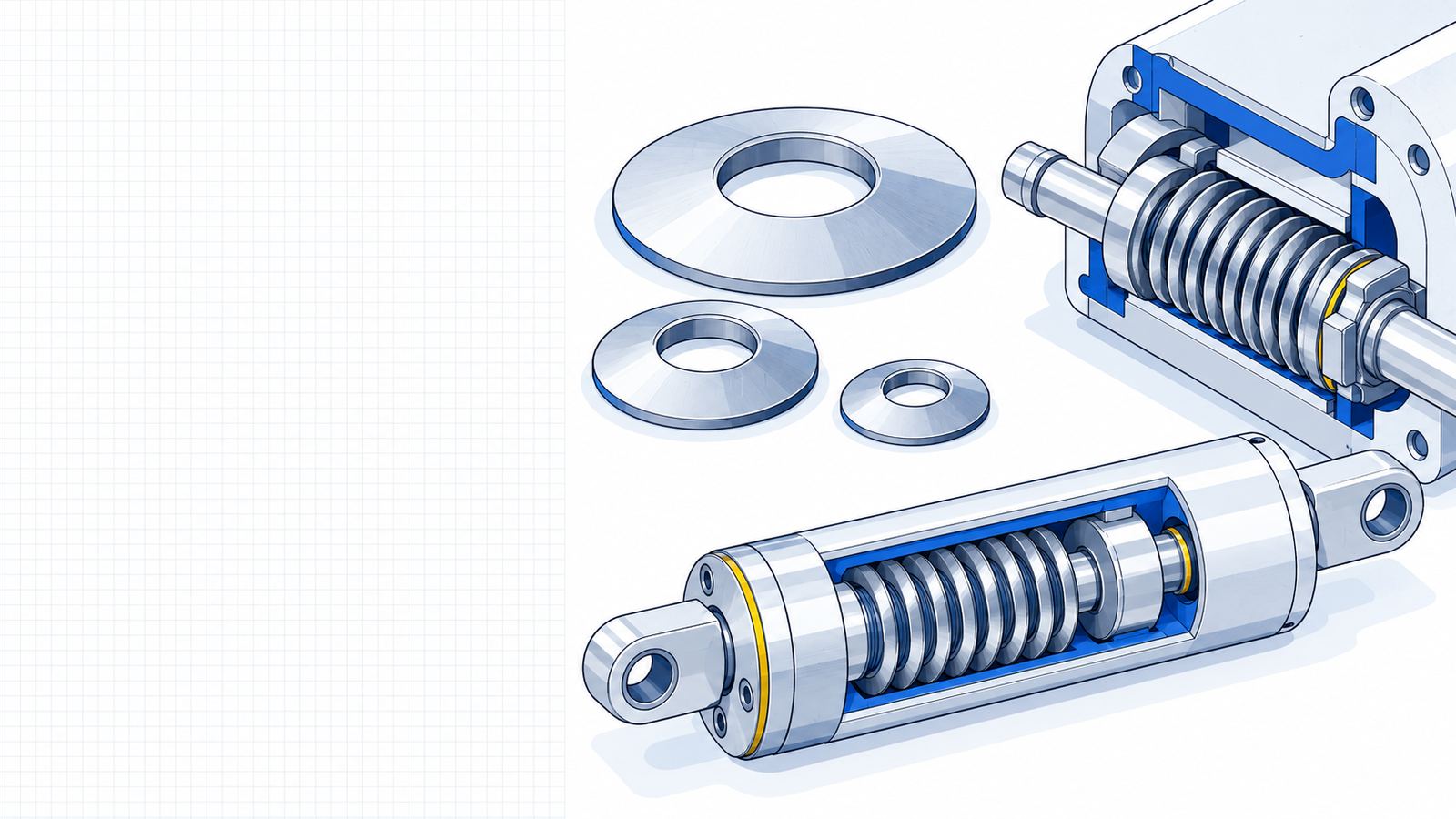

皿ばねとは、穴をあけた円板を円錐の形にした、底のない皿のようなばねです。
狭い所で大きな荷重を受けられ、
重ねる向きと枚数で荷重とたわみを変えられます。
ディスクばね・ディスクスプリングとも呼びます。

製品の特長

小さなたわみで大きな荷重（狭い所に入れられる）
重ね方で特性を変えられる（並列で荷重、直列でたわみが増える）
規格品と特注品がある（寸法表から選ぶか、条件から作る）

使うメリット

主軸・クラッチ・ブレーキに使える（大きな力を短いストロークで出す）
ボルトの緩みを防げる（締付管理用の皿ばね）
必要な枚数だけ重ねて調整できる（同じ部品で荷重を変える）

選ぶときに注意すること

使うたわみは全たわみ量の75%までにする。超えると荷重が急に増える
重ねて使うときは、内径側か外径側に軸やケースのガイドを付ける
押すと内径が広がり外径が縮むので、ガイドとのすき間を見ておく
重ねた皿ばねは、荷重を抜くときのほうが荷重が低くなる
実際の荷重は、たわみの小さい所で計算より低く出る

※寸法・材質・用途は各メーカーの公式の製品ページと寸法表による（特発三協製作所は規格寸法表）。重ね方・たわみの決まり・寸法の決め方は東海バネ工業の技術資料による。

LIST

皿ばねの比較表

コストは、値段を公開している製品どうしで比べています。値段を出していない製品は「要見積」。

CSV

皿ばね12製品の比較
製品・メーカー	コスト	製品の強み	仕様	公式ページ
規格皿ばね（寸法表から選ぶ） 4製品
株式会社三和バネ規格皿バネ A型・⁠⁠⁠B型外径8〜250mmの規格品を1個から口コミを書く	要見積	皿バネ専門の工場が作る規格皿バネで、外径8〜250mmをそろえ、1個から即納します。在庫表を公式サイトで出していて、A型・B型の外径ごとの在庫数を確かめてから注文できます。プレステンパで仕上げて精度をそろえています。	種類規格皿ばね（寸法表から選ぶ）形・買い方規格品、1個から即納外径 8〜250mm 主な用途製鉄所関連・建設機械・油圧装置・免震・耐震・ブレーキ記載なし内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様カタログ（PDF）
株式会社特発三協製作所規格皿ばね A-40外径40.00mmで板厚2.30mmの規格品口コミを書く	要見積	外径40.00mm・内径20.40mmで板厚2.30mmの、板の厚いA系列の規格皿ばねです。材質はSAE1060〜1070、硬度はHRC40〜50で、寸法表から呼びで注文できます。同じ外径のB-40と比べて板が厚く、使えるたわみは0.64mmです。	種類規格皿ばね（寸法表から選ぶ）形・買い方規格品（寸法表から選ぶ）外径 40.00mm 内径 20.40mm 板厚 2.30mm 自由高さ 3.15mm 材質 SAE1060〜1070、HRC40〜50 たわみ・⁠⁠⁠荷重たわみ0.64mm 記載なし製作範囲・数量・主な用途	公式ページへ詳細・⁠⁠⁠仕様カタログ（PDF）
株式会社特発三協製作所規格皿ばね B-40外径40.00mmで板厚1.50mmの規格品口コミを書く	要見積	外径40.00mm・内径20.40mmで板厚1.50mmの、板の薄いB系列の規格皿ばねです。A-40と同じ外径・内径のまま、たわみは0.86mmまでとれます。軸の太さを変えずに、やわらかめのばねにしたいときに選びます。	種類規格皿ばね（寸法表から選ぶ）形・買い方規格品（寸法表から選ぶ）外径 40.00mm 内径 20.40mm 板厚 1.50mm 自由高さ 2.65mm 材質 SAE1060〜1070、HRC40〜50 たわみ・⁠⁠⁠荷重たわみ0.86mm 記載なし製作範囲・数量・主な用途	公式ページへ詳細・⁠⁠⁠仕様カタログ（PDF）
平和発條株式会社規格皿ばね MDS皿ばね軸径から選ぶ規格皿ばね口コミを書く	要見積	内側ガイドの軸径から選べるように寸法を決めた規格皿ばねです。軸径3〜125mmを34種類に分け、それぞれに外径と板厚を2通りずつ、合計136サイズをそろえています。皿ばねと軸の径のJIS規格を参考にしているので、軸の径が決まっていれば寸法をすぐ選べます。	種類規格皿ばね（寸法表から選ぶ）形・買い方規格品、136サイズ材質 S60C〜S70C、SK85、SUP10 製作範囲・⁠⁠⁠数量適用軸径3〜125mm、34種類主な用途建設機械のクラッチやブレーキ、工作機械のツールチャック、プレス機等の防振装置記載なし外径・内径・板厚・自由高さ・たわみ・⁠⁠⁠荷重	公式ページへ詳細・⁠⁠⁠仕様
特注皿ばね（寸法・材料から作る） 5製品
株式会社協進精工精密小物皿バネ SUS301-CSP-⁠H外径3.00〜10.00mmの小物の試作口コミを書く	要見積	ヒンジ用の皿バネを量産する順送型と同じ品質で作る、外径3.00〜10.00mmの小さな皿バネです。板厚0.2〜0.5mmのSUS301-CSP-Hで、荷重公差は±15%、荷重検査データを付けて納めます。100〜5,000個を受注後7日で作れます。	種類特注皿ばね（寸法・材料から作る）形・買い方試作・サンプル加工（順送型）外径 3.00〜10.00mm 板厚 0.2〜0.5mm 材質 SUS301-CSP-⁠H たわみ・⁠⁠⁠荷重荷重公差±15% 製作範囲・⁠⁠⁠数量 100〜5,000個、受注後7日記載なし内径・自由高さ・主な用途	公式ページへ詳細・⁠⁠⁠仕様
株式会社スガワラ特注皿ばね（チタン・SK85・ステンレス）チタンなど材料を変えた特注品口コミを書く	要見積	JIS規格の寸法にない皿ばねを、少ないロットから合わせ型で作ります。外径7mm・板厚0.3mmの試作では、SK85・ステンレス・チタンで作り分け、たわみ0.1mmの荷重を実測で91.6N・82.5N・46.2Nと確かめています。形はそのまま板厚だけ変える試作もできます。	種類特注皿ばね（寸法・材料から作る）形・買い方特注寸法で設計・⁠⁠⁠製作外径 7mm（試作例）内径 4mm（試作例）板厚 0.3mm（試作例）自由高さ 0.5mm（試作例）材質 SK85、ステンレス、チタンたわみ・⁠⁠⁠荷重たわみ0.1mm時の荷重、91.6N・82.5N・46.2N（実測）記載なし製作範囲・数量・主な用途	公式ページへ詳細・⁠⁠⁠仕様カタログ（PDF）
有限会社大日本スプリング製作所特注皿ばね（1本から製作）1本からの試作と特急の製作口コミを書く	要見積	図面や使う所の条件から、1本から作る特注の皿ばねです。特急の納期や、設計からの相談にも応じます。トラックのアオリやドアのヒンジ、バッティングマシンなどで使われています。	種類特注皿ばね（寸法・材料から作る）形・買い方受注生産、1本から主な用途バッティングマシン、トラックアオリ、ドアヒンジ、ホースバンド記載なし外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様
東海バネ工業株式会社オーダーメイド皿ばね外径3〜800mmを受注生産口コミを書く	要見積	規格寸法を持たず、用途と荷重の特性に合わせて1枚ずつ作る皿ばねです。外径3〜800mmまで作れ、最大300tの荷重試験機で特性を確かめます。流通していない材料での試作や、高温・低温・海水の中で使う皿ばねも相談できます。	種類特注皿ばね（寸法・材料から作る）形・買い方受注生産（規格寸法なし）製作範囲・⁠⁠⁠数量外径3〜800mm 主な用途原子力圧力容器のスタビライザー、機械部品のマウント部記載なし外径・内径・板厚・自由高さ・材質・たわみ・⁠⁠⁠荷重	公式ページへ詳細・⁠⁠⁠仕様
日本発条株式会社締付管理用皿ばね FPK皿ばねボルトの締付管理と緩み止め口コミを書く	要見積	ボルトの締め付けを管理し、緩みを防ぐための皿ばねです。平座金やばね座金では足りないSNB7/16のボルトなどに、座金の代わりに使います。形状は使う所に合わせて作ります。	種類特注皿ばね（寸法・材料から作る）形・買い方用途に合わせた形状で製作主な用途ボルトの緩み止め、SNB7/16などのボルト記載なし外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様
主軸用皿ばね（工作機械） 2製品
東海バネ工業株式会社主軸用皿ばね i-MC SPRINGマシニングセンタ主軸のツールクランプ口コミを書く	要見積	マシニングセンタの主軸用に寸法精度と同心度を詰めた皿ばねで、10000min-1以上の高速回転に合わせてあります。組み合わせた状態で荷重特性を確かめて納めるので、届いたらそのまま主軸に組み込めます。実機を想定した耐久試験機で耐久性を確かめています。	種類主軸用皿ばね（工作機械）形・買い方組合せた状態で納品主な用途マシニングセンタ主軸、10000min-1以上の高速回転記載なし外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様
日本発条株式会社高応力皿ばね TERA主軸の皿ばねの枚数を減らしたい口コミを書く	要見積	特殊材で強度を上げ、1枚あたりの荷重を高めた皿ばねです。工作機械の主軸では枚数を減らして小さくでき、芯ブレが減って加工精度が上がります。材料・形状・枚数の組み合わせで、いくつかの型があります。	種類主軸用皿ばね（工作機械）形・買い方特殊材の高強度皿ばね主な用途マシニングセンタ主軸など記載なし外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様
皿ばねユニット（組んで納める） 1製品
平和発條株式会社皿ばねユニット伸縮両効き皿ばね押し引き両方向の制振ダンパー用口コミを書く	要見積	皿ばねを特殊な形の筒に組み込み、押しても引いてもばね力が出るようにした装置です。圧縮と引張の両方の荷重がかかる所に付けます。高層建物や橋梁の制振ダンパーと一緒に使います。	種類皿ばねユニット（組んで納める）形・買い方皿ばねと筒を組んだ装置材質 S60C〜S70C、SK85、SUP10、SUS304、SUS316、SUS630 たわみ・⁠⁠⁠荷重押し引きの両方向にばね力主な用途高層建物や橋梁等の制振ダンパーと併用記載なし外径・内径・板厚・自由高さ・製作範囲・⁠⁠⁠数量	公式ページへ詳細・⁠⁠⁠仕様

規格皿ばね（寸法表から選ぶ）4製品

株式会社三和バネ

規格皿バネ A型・⁠⁠⁠B型

外径8〜250mmの規格品を1個から

皿バネ専門の工場が作る規格皿バネで、外径8〜250mmをそろえ、1個から即納します。在庫表を公式サイトで出していて、A型・B型の外径ごとの在庫数を確かめてから注文できます。プレステンパで仕上げて精度をそろえています。

コスト要見積

種類: 規格皿ばね（寸法表から選ぶ）
形・買い方: 規格品、1個から即納
外径: 8〜250mm
主な用途: 製鉄所関連・建設機械・油圧装置・免震・耐震・ブレーキ
記載なし: 内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量

公式ページへ

詳細・⁠⁠⁠仕様カタログ（PDF）口コミを書く

株式会社特発三協製作所

規格皿ばね A-40

外径40.00mmで板厚2.30mmの規格品

外径40.00mm・内径20.40mmで板厚2.30mmの、板の厚いA系列の規格皿ばねです。材質はSAE1060〜1070、硬度はHRC40〜50で、寸法表から呼びで注文できます。同じ外径のB-40と比べて板が厚く、使えるたわみは0.64mmです。

コスト要見積

種類: 規格皿ばね（寸法表から選ぶ）
形・買い方: 規格品（寸法表から選ぶ）
外径: 40.00mm
内径: 20.40mm
板厚: 2.30mm
自由高さ: 3.15mm
材質: SAE1060〜1070、HRC40〜50
たわみ・⁠⁠⁠荷重: たわみ0.64mm
記載なし: 製作範囲・数量・主な用途

公式ページへ

詳細・⁠⁠⁠仕様カタログ（PDF）口コミを書く

株式会社特発三協製作所

規格皿ばね B-40

外径40.00mmで板厚1.50mmの規格品

外径40.00mm・内径20.40mmで板厚1.50mmの、板の薄いB系列の規格皿ばねです。A-40と同じ外径・内径のまま、たわみは0.86mmまでとれます。軸の太さを変えずに、やわらかめのばねにしたいときに選びます。

コスト要見積

種類: 規格皿ばね（寸法表から選ぶ）
形・買い方: 規格品（寸法表から選ぶ）
外径: 40.00mm
内径: 20.40mm
板厚: 1.50mm
自由高さ: 2.65mm
材質: SAE1060〜1070、HRC40〜50
たわみ・⁠⁠⁠荷重: たわみ0.86mm
記載なし: 製作範囲・数量・主な用途

公式ページへ

詳細・⁠⁠⁠仕様カタログ（PDF）口コミを書く

平和発條株式会社

規格皿ばね MDS皿ばね

軸径から選ぶ規格皿ばね

内側ガイドの軸径から選べるように寸法を決めた規格皿ばねです。軸径3〜125mmを34種類に分け、それぞれに外径と板厚を2通りずつ、合計136サイズをそろえています。皿ばねと軸の径のJIS規格を参考にしているので、軸の径が決まっていれば寸法をすぐ選べます。

コスト要見積

種類: 規格皿ばね（寸法表から選ぶ）
形・買い方: 規格品、136サイズ
材質: S60C〜S70C、SK85、SUP10
製作範囲・⁠⁠⁠数量: 適用軸径3〜125mm、34種類
主な用途: 建設機械のクラッチやブレーキ、工作機械のツールチャック、プレス機等の防振装置
記載なし: 外径・内径・板厚・自由高さ・たわみ・⁠⁠⁠荷重

公式ページへ

詳細・⁠⁠⁠仕様口コミを書く

特注皿ばね（寸法・材料から作る）5製品

株式会社協進精工

精密小物皿バネ SUS301-CSP-⁠H

外径3.00〜10.00mmの小物の試作

ヒンジ用の皿バネを量産する順送型と同じ品質で作る、外径3.00〜10.00mmの小さな皿バネです。板厚0.2〜0.5mmのSUS301-CSP-Hで、荷重公差は±15%、荷重検査データを付けて納めます。100〜5,000個を受注後7日で作れます。

コスト要見積

種類: 特注皿ばね（寸法・材料から作る）
形・買い方: 試作・サンプル加工（順送型）
外径: 3.00〜10.00mm
板厚: 0.2〜0.5mm
材質: SUS301-CSP-⁠H
たわみ・⁠⁠⁠荷重: 荷重公差±15%
製作範囲・⁠⁠⁠数量: 100〜5,000個、受注後7日
記載なし: 内径・自由高さ・主な用途

公式ページへ

詳細・⁠⁠⁠仕様口コミを書く

株式会社スガワラ

特注皿ばね（チタン・SK85・ステンレス）

チタンなど材料を変えた特注品

JIS規格の寸法にない皿ばねを、少ないロットから合わせ型で作ります。外径7mm・板厚0.3mmの試作では、SK85・ステンレス・チタンで作り分け、たわみ0.1mmの荷重を実測で91.6N・82.5N・46.2Nと確かめています。形はそのまま板厚だけ変える試作もできます。

コスト要見積

種類: 特注皿ばね（寸法・材料から作る）
形・買い方: 特注寸法で設計・⁠⁠⁠製作
外径: 7mm（試作例）
内径: 4mm（試作例）
板厚: 0.3mm（試作例）
自由高さ: 0.5mm（試作例）
材質: SK85、ステンレス、チタン
たわみ・⁠⁠⁠荷重: たわみ0.1mm時の荷重、91.6N・82.5N・46.2N（実測）
記載なし: 製作範囲・数量・主な用途

公式ページへ

詳細・⁠⁠⁠仕様カタログ（PDF）口コミを書く

有限会社大日本スプリング製作所

特注皿ばね（1本から製作）

1本からの試作と特急の製作

図面や使う所の条件から、1本から作る特注の皿ばねです。特急の納期や、設計からの相談にも応じます。トラックのアオリやドアのヒンジ、バッティングマシンなどで使われています。

コスト要見積

種類: 特注皿ばね（寸法・材料から作る）
形・買い方: 受注生産、1本から
主な用途: バッティングマシン、トラックアオリ、ドアヒンジ、ホースバンド
記載なし: 外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量

外径3〜800mmを受注生産

規格寸法を持たず、用途と荷重の特性に合わせて1枚ずつ作る皿ばねです。外径3〜800mmまで作れ、最大300tの荷重試験機で特性を確かめます。流通していない材料での試作や、高温・低温・海水の中で使う皿ばねも相談できます。

コスト要見積

種類: 特注皿ばね（寸法・材料から作る）
形・買い方: 受注生産（規格寸法なし）
製作範囲・⁠⁠⁠数量: 外径3〜800mm
主な用途: 原子力圧力容器のスタビライザー、機械部品のマウント部
記載なし: 外径・内径・板厚・自由高さ・材質・たわみ・⁠⁠⁠荷重

ボルトの締付管理と緩み止め

ボルトの締め付けを管理し、緩みを防ぐための皿ばねです。平座金やばね座金では足りないSNB7/16のボルトなどに、座金の代わりに使います。形状は使う所に合わせて作ります。

コスト要見積

種類: 特注皿ばね（寸法・材料から作る）
形・買い方: 用途に合わせた形状で製作
主な用途: ボルトの緩み止め、SNB7/16などのボルト
記載なし: 外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量

主軸用皿ばね（工作機械）2製品

マシニングセンタ主軸のツールクランプ

マシニングセンタの主軸用に寸法精度と同心度を詰めた皿ばねで、10000min-1以上の高速回転に合わせてあります。組み合わせた状態で荷重特性を確かめて納めるので、届いたらそのまま主軸に組み込めます。実機を想定した耐久試験機で耐久性を確かめています。

コスト要見積

種類: 主軸用皿ばね（工作機械）
形・買い方: 組合せた状態で納品
主な用途: マシニングセンタ主軸、10000min-1以上の高速回転
記載なし: 外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量

主軸の皿ばねの枚数を減らしたい

特殊材で強度を上げ、1枚あたりの荷重を高めた皿ばねです。工作機械の主軸では枚数を減らして小さくでき、芯ブレが減って加工精度が上がります。材料・形状・枚数の組み合わせで、いくつかの型があります。

コスト要見積

種類: 主軸用皿ばね（工作機械）
形・買い方: 特殊材の高強度皿ばね
主な用途: マシニングセンタ主軸など
記載なし: 外径・内径・板厚・自由高さ・材質・たわみ・荷重・製作範囲・⁠⁠⁠数量

公式ページへ

詳細・⁠⁠⁠仕様口コミを書く

皿ばねユニット（組んで納める）1製品

平和発條株式会社

皿ばねユニット伸縮両効き皿ばね

押し引き両方向の制振ダンパー用

皿ばねを特殊な形の筒に組み込み、押しても引いてもばね力が出るようにした装置です。圧縮と引張の両方の荷重がかかる所に付けます。高層建物や橋梁の制振ダンパーと一緒に使います。

コスト要見積

種類: 皿ばねユニット（組んで納める）
形・買い方: 皿ばねと筒を組んだ装置
材質: S60C〜S70C、SK85、SUP10、SUS304、SUS316、SUS630
たわみ・⁠⁠⁠荷重: 押し引きの両方向にばね力
主な用途: 高層建物や橋梁等の制振ダンパーと併用
記載なし: 外径・内径・板厚・自由高さ・製作範囲・⁠⁠⁠数量

公式ページへ

詳細・⁠⁠⁠仕様口コミを書く

出典：メーカー図鑑 https://makerzukan.jp/c/kikaiyoso/sara-bane/／各社の公式資料（2026年10月29日確認）。全項目は CSV（https://makerzukan.jp/data/sara-bane.csv）

Q&A

皿ばね選びで、よくある疑問

購買担当の疑問皿ばねの価格は、いくら？

値段の表を公式に出しているのは特発三協製作所で、規格皿ばねの単価表（税抜き）を数量ごとに公開しています。注文合計が税抜き10,000円未満だと送料は着払いです。平和発條・三和バネ・東海バネ工業などほかの会社は見積もりです。

設備担当の疑問皿ばねの種類と違いは？

寸法表から呼びで選ぶ規格品、寸法と材料から作る特注品、工作機械の主軸に合わせた主軸用、筒などと組んで納めるユニットに分かれます。規格品は平和発條のMDS皿ばねが軸径3〜125mmで136サイズ、三和バネが外径8〜250mmをそろえています。

設備担当の疑問皿ばねの並列と直列の違い（重ね方）⁠⁠⁠は⁠？

同じ向きに重ねる並列は、荷重が1枚あたりの荷重×並列枚数になり、たわみは変わりません。互い違いに重ねる直列は、荷重は変わらず、たわみが1枚あたりのたわみ量×直列枚数になります。組み合わせると荷重とたわみの両方を変えられます。

設備担当の疑問規格皿ばねのA系列とB系列の違いは？

同じ外径でも板厚が違います。特発三協製作所のA-40とB-40はどちらも外径40.00mm・内径20.40mmで、板厚はA-40が2.30mm、B-40が1.50mmです。使えるたわみは、A-40が0.64mm、B-40が0.86mmです。

工場長の疑問皿ばねはどこまでたわませてよい？

全たわみ量の75%までにします。東海バネ工業の資料では、75%を超えると荷重が急に増え、JIS規格でも使用最大たわみを0.75h0と決めています。全たわみ量の40%までは、実際の荷重が計算より低く出ます。

設備担当の疑問皿ばねの寸法はどう決める？

東海バネ工業の資料では、外径と内径の比（D/d）⁠を⁠一⁠般⁠に1.7〜2.5の範囲にします。重ねて使うときは内径側か外径側に軸やケースのガイドを付け、押すと内径が広がり外径が縮む分のすき間を見ておきます。軸径から選ぶなら、平和発條のMDS皿ばねは軸径3〜125mmを34種類に分けています。

工場長の疑問工作機械の主軸に使う皿ばねは？

主軸用に寸法精度と同心度を詰めた皿ばねを使います。東海バネ工業のi-MC SPRINGは10000min-1以上の高速回転に合わせ、組み合わせた状態で納めます。日本発条の高応力皿ばねTERAは強度を上げて枚数を減らし、主軸の芯ブレを減らします。

施設管理の疑問皿ばねでボルトの緩み止めはできる？スプリングワッシャーとの違いは？

できます。日本発条のFPK皿ばねは、ボルトの締め付けを管理して緩みを防ぐ皿ばねで、ばね座金では足りないSNB7/16のボルトなどに座金の代わりに使います。切れ目のある一巻きのスプリングワッシャーとは形が違い、円錐の板のたわみで力を出します。

購買担当の疑問皿ばねは1個から買える？

規格品なら三和バネが外径8〜250mmの規格皿バネを1個から即納し、在庫表を公式サイトで出しています。特注品は東海バネ工業が外径3〜800mmを受注で作り、大日本スプリング製作所も1本から作ります。

設備担当の疑問皿ばねの材質は？

鋼の皿ばねが中心で、特発三協製作所の規格品はSAE1060〜1070（硬度HRC40〜50）、平和発條のMDS皿ばねはS60C〜S70C・SK85・SUP10です。錆や熱を嫌う所には、平和発條のユニットでSUS304・SUS316・SUS630、協進精工の小物でSUS301-CSP-Hを使います。スガワラはチタンの皿ばねも作ります。

総務の疑問外径10mm以下の小さな皿ばねは作れる？

協進精工は外径3〜10mm・板厚0.2〜0.5mmの小物の皿バネを、100〜5,000個で受注後7日で試作します。スガワラは外径7mm・板厚0.3mmのチタン皿バネを試作し、たわみ0.1mmの荷重を実測で確かめています。

TYPES

皿ばねの種類の違い

ボタンを押すと、表がその種類の製品だけになります。

規格皿ばね（寸法表から選ぶ）

メーカーが寸法表で外径・内径・板厚・高さを決めてある皿ばねです。呼びで注文でき、在庫があればすぐ届きます。同じ外径で板の厚い系列と薄い系列があり、荷重とたわみで選び分けます。

向いている使い方

図面に呼びが書いてある
試作や保全で早く欲しい
軸の径から寸法を選びたい

根拠：外径と板厚とを2通り設定し、合計136サイズを標準化しました。（出典3）

この種類の4製品を表で見る

特注皿ばね（寸法・材料から作る）

使う所の寸法と荷重の条件から、形と材料を決めて作る皿ばねです。規格にない大きさ・材料・荷重の皿ばねを1個から作れます。ボルトの締付管理用など、用途に合わせた形もこちらです。

向いている使い方

規格の寸法では入らない
耐熱・耐食の材料にしたい
荷重の特性をきっちり合わせたい

根拠：東海バネでは、ご要望の用途や荷重特性に合わせて、オーダーメイドで皿ばねを提供させて頂きます。（出典7）

この種類の5製品を表で見る

主軸用皿ばね（工作機械）

マシニングセンタなど工作機械の主軸で、工具を引き込むのに使う皿ばねです。高速で回るので、寸法精度と同心度を詰めて作ります。強度の高い材料で枚数を減らす型もあります。

向いている使い方

主軸のツールクランプ
高速回転で芯ブレを減らしたい
組んだ状態で納めてほしい

根拠：当社のi-MC SPRINGシリーズは、マシニングセンタ主軸用皿ばねとして開発された製品で（出典10）

この種類の2製品を表で見る

皿ばねユニット（組んで納める）

皿ばねを筒やケースに組み込み、荷重を決めて納める装置です。押しても引いてもばね力が出る型があり、建物や橋の制振ダンパーと一緒に使います。重ね方の設計と組立をメーカーに任せられます。

向いている使い方

押し引き両方向の荷重を受ける
制振・免震の装置に組み込む
組立と荷重の調整を任せたい

根拠：皿ばねと特殊な形状の筒を併用し、押し引き両方向でばね力を連続的に発生させる装置です。（出典4）

この種類の1製品を表で見る

MAKERS

皿ばねの主なメーカー8社

皿ばねの主なメーカーは、次の8社です。社名を押すと、その会社のページ（ほかの製品と所在地）に移ります。

株式会社協進精工

ヒンジ用の皿バネを量産する順送型と同じ品質で作る、外径3.00〜10.00mmの小さな皿バネです。

香川県

精密小物皿バネ SUS301-CSP-⁠H

株式会社三和バネ

皿バネ専門の工場が作る規格皿バネで、外径8〜250mmをそろえ、1個から即納します。

兵庫県

規格皿バネ A型・⁠⁠⁠B型

株式会社スガワラ

JIS規格の寸法にない皿ばねを、少ないロットから合わせ型で作ります。

東京都

特注皿ばね（チタン・SK85・ステンレス）

有限会社大日本スプリング製作所

図面や使う所の条件から、1本から作る特注の皿ばねです。

大阪府

特注皿ばね（1本から製作）

株式会社特発三協製作所

外径40.00mm・内径20.40mmで板厚2.30mmの、板の厚いA系列の規格皿ばねです。

兵庫県

平和発條株式会社

内側ガイドの軸径から選べるように寸法を決めた規格皿ばねです。

兵庫県

出典（2026年10月29日確認）

この比較表のデータ：CSV・JSON（出典を明記すれば引用できます）

掲載基準と並び順

掲載基準：工作機械の主軸・クラッチ・ブレーキ・ボルトの締付管理・制振装置・プレス機などの業務用に使う皿ばね（規格皿ばね・特注皿ばね・主軸用皿ばね・皿ばねユニット）で⁠、日本の会社が自社で作り、公式サイトで今案内していて、寸法・材料・用途のどれかを公式の文字で確かめられたものです。各社の代表の品番・シリーズを1社2製品まで載せています。規格品は寸法表の外径40mmの呼びを代表にしました。平和発條・三和バネの寸法表と東海バネ工業のカタログは、文字として読めないPDFや画像なので、寸法の値は載せていません。東京発条製作所は他社の規格皿ばねを仕入れて売るので、ミスミは公式サイトがこちらから開けないので、今回は載せていません。ボルトに挟む座金として売る皿ばね座金、スプリングワッシャー（spring-washer）、板ばね（leaf-spring）、ウェーブワッシャー、皿ばねを組み込んだクランプや工具などの完成品、輸入販売元・総代理店が扱う海外ブランド品、中古・販売終了品は除いています。並びは種類ごとに会社の五十音順です。

並び順：種類ごとに分け、その中はメーカー名の五十音順です。おすすめ順ではなく、掲載料で順番は変えません。
