プーリーとは？Vプーリー・タイミングプーリー・平プーリーの違いと、歯形・軸穴・価格の見方

プーリーとは

プーリーは、モーターなどの軸に付けてベルトを掛け、離れた別の軸へ回転を送る車です。2つのプーリーの径の比で、回る速さが変わります。歯車と違って、軸の間を広くとれます。

比較ページでは、メーカーがカタログ（型番と寸法表⁠）⁠で売るプーリーを、各社の代表シリーズの単位で並べています。図面から作る特注だけの加工、ベルトコンベヤの駆動ドラム、可変ピッチプーリー（変速機⁠）⁠、代理店や商社が売る他社製品は入れていません。

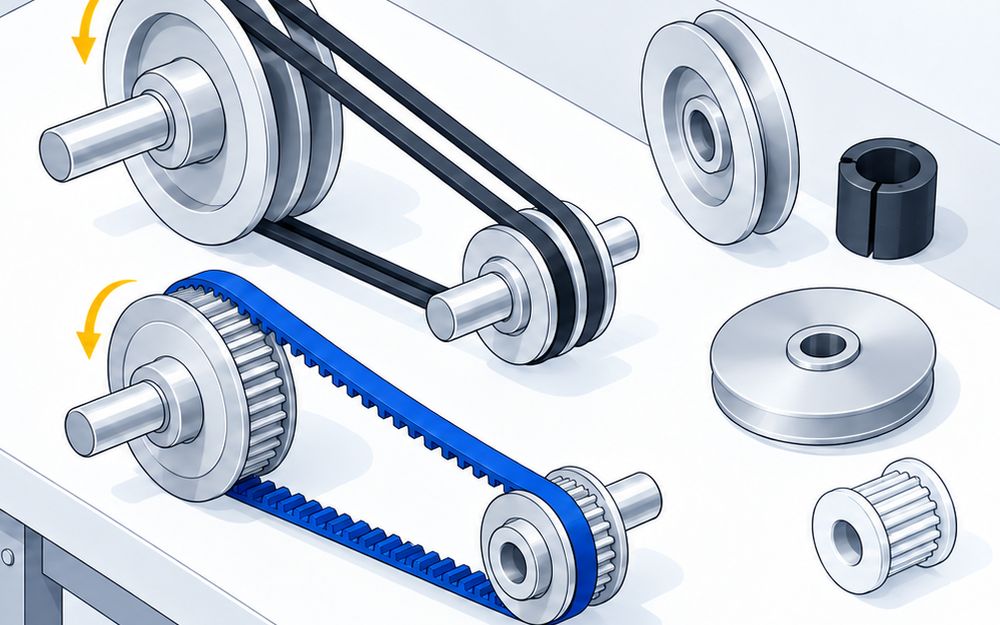

• Vプーリー：溝とベルトの摩擦で回します。ファンやポンプへ動力を送る所に使います（⁠鍋屋バイテック会社、三ツ星ベルト、錦正工業、エバオン）
• タイミングプーリー：歯のかみ合いで、すべらずに回します。位置や速さを合わせる搬送・位置決めに使います（⁠片山チエン、ミスミ、椿本チエイン、三ツ星ベルト、ゲイツ・ユニッタ・アジア、鍋屋バイテック会社、バンドー化学）
• 平プーリー：平らな外周と平ベルトの摩擦で回します。小さな平ベルトの搬送に使います（ミスミ）

ベルトの形と歯形をそろえる

プーリーは、掛けるベルトに合わせて選びます。ベルトの形と、プーリーの溝や歯の形がそろっていないと掛かりません。

• Vプーリー：一般用はA形・B形・C形、細幅は3V・5V・8V や SPA・SPB などに分かれます。三ツ星ベルトのマックスターウェッジプーリは3V・5V・8Vの細幅ベルト専用です
• タイミングプーリー：歯形の名前が会社ごとに違います。片山チエンとミスミはS5M、椿本チエインはP5M（PX歯形）、ゲイツ・ユニッタ・アジアは5M（HTD⁠）⁠と GT 歯形を出しています。名前の違う歯形は混ぜません
• ベルト幅：同じ歯形でもベルト幅で型番が変わります。ミスミのS5Mはベルト幅10mm・15mm・20mm・25mm用があります

台形歯形と JIS B 1856

MXL・XL・L・H などの台形歯形の歯付ベルトとプーリーは、JIS B 1856「一般用台形歯形歯付ベルト伝動－ベルト及びプーリ⁠」⁠で決まっています。今の版は2018年3月20日の改正で、2015年の ISO 19347 を基にしています。切削加工で作るプーリーが対象で、自動車用は除きます。テーパブッシュで軸に留めるプーリーにも、この規格を準用するのがよいとしています（日本規格協会 JIS B 1856 の案内）⁠。

S5M・P5M・GT のような丸い歯形は、各社の自社規格の歯形です。カタログで歯の寸法を確かめ、ベルトと同じ歯形を選びます。

軸への付け方

プーリーは、軸穴の仕上げ方で買い方が変わります。

1. 下穴品を買って自社で加工する：片山チエンのS5M150タイプと椿本チエインのPXプーリは下穴品です。片山チエンは、軸穴やキー溝まで加工したSEMI-Fシリーズも出しています
2. 軸穴を指定して買う：ミスミのHTPAは、軸穴の形と径を型番で指定して加工済みで届きます。錦正工業は、軸穴まで加工した完成品を159種類在庫しています
3. ブッシングで締める：軸穴を加工したブッシングをプーリーに締め込みます。三ツ星ベルトのMBブッシングはスパナ1本で付け外しでき、エバオンのEVNブッシングは軸径9〜160mmをそろえています

精度と材料

• 不釣合い：鍋屋バイテック会社のJIS Vプーリーは、外周の不釣合いをプーリー質量の0.1%以内に抑えています。JIS B 1854‑1987 に準拠と書いています
• 材料：鍋屋バイテック会社のJIS VプーリーはFC200以上の鋳鉄、片山チエンのS5M150タイプは機械構造用炭素鋼、鍋屋バイテック会社の3GT BLPはアルミのA2017です
• ガタ：位置決めでガタを無くしたいときは、バックラッシュ・レスのプーリーを選びます。鍋屋バイテック会社の3GT BLPは1歯あたりのバックラッシュが0です

値段

S5M・20歯・ベルト幅15mm用のタイミングプーリーは、片山チエンのK20S5M150AFが2,100円（税抜・定価⁠）⁠、ミスミのHTPA20S5M150が2021年版カタログで1,490円です。椿本チエインは自社のP5M歯形で、20歯・15mm用のPT20P5M15AFが3,220円（税別・希望価格）です。同じ歯形で比べられる値段が2つだけなので、安い・高いは決めていません。

掲載したVプーリーは、どれも公式の公開資料に値段を出していません。平プーリーはミスミのROBAC80が3,830円（⁠2021年版カタログ）です。ほかの製品は型番と数量を決めて見積もりを取ります。
