オイルシールとは？TC型などの種類・JIS B 2402の規格と寸法・向き・打ち込みと交換

減速機・ポンプ・モーター・油圧機器の回転軸に使うオイルシールのしくみ、TC・SC・TBなどの種類の違い、JIS B 2402の寸法の決まり、材質の選び方、向き・打ち込み・外し方・交換・保管期限を、日本規格協会の案内とメーカーの公式資料をもとにまとめました。

2026年10月22日更新

この記事の答え

オイルシールは、回転する軸とハウジングのすき間に付けて、中の油が漏れるのを止め、外のほこりが入るのを防ぐ部品です。寸法はJIS B 2402で決まっていて、軸径×外径×幅（20×35×7mmなど）で呼びます。ふつうの油とほこりにはばね入り・ダストリップ付きの標準形（NOKのTC型など）、圧力がかかる軸には耐圧形、熱い所・薬品・無潤滑にはふっ素樹脂やふっ素ゴムのリップを選びます。

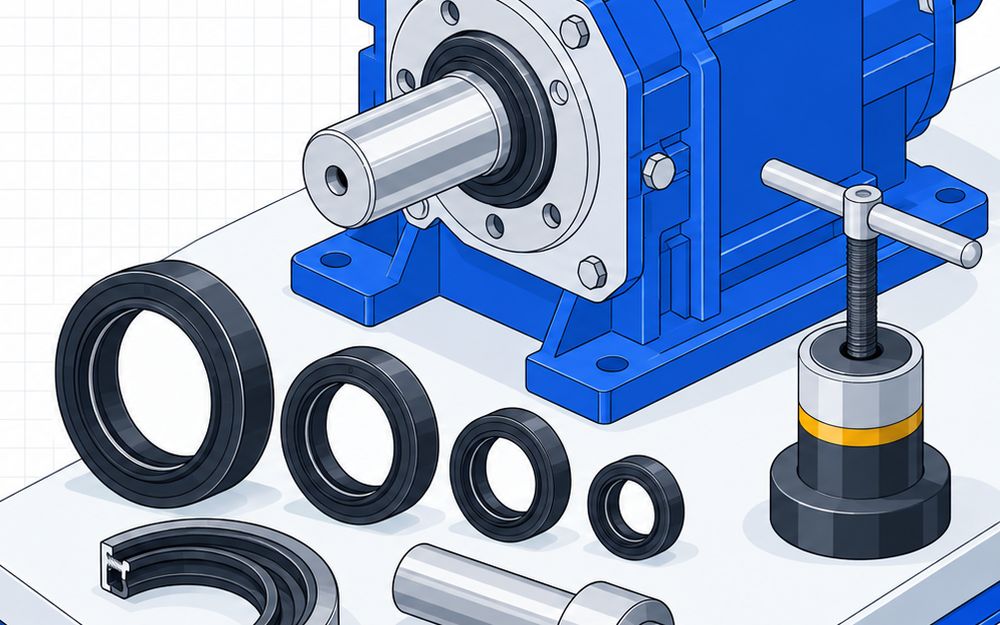

オイルシールとは

オイルシールは、オイル（油）をシール（封じる）⁠す⁠る部品で、主に機械の回転軸に使います（NOK）。

合成ゴム・金属環・ばねでできています。ゴムのリップを金属環で支え、ばねでリップの先を軸に押し当てます
軸に触れるリップには、油を止める主リップと、外のほこりを防ぐダストリップがあります
軸が回ると、リップと軸のあいだにごく薄い油の膜ができ、リップの減りを抑えます。リップは大気の側から油の側へ吸い込む「ポンプ作用」も持ちます
ラジアルシャフトシールとも呼びます（SKF・トレルボルグの呼び方）

比較ページには、工場・建設機械・設備の回転軸に使う業務用のオイルシールを、各社1〜2製品ずつ載せています。Oリング・メカニカルシール・ガスケット、往復運動用のパッキン、自動車の補修用だけの製品、代理店が売る他社製品は載せていません。

種類（型式）⁠の⁠違⁠⁠⁠⁠い

NOKの標準の型式は、ダストがあるかどうかと、油かグリースかで分かれます。

S型：油・グリース用で、ダストがない所（SC型・SB型）
T型：油・グリース用で、ダストがある所（TC型・TB型）。TC型はJISのタイプ4、TB型はタイプ5に当たります
V型・K型：グリースやダストのシール。圧力のかかる所には使いません
外周がゴムか金属かでも型式が分かれます。武蔵オイルシール工業のU型なら、UE型が外周ゴム、UD型が外周金属です

メーカーごとに型式の名前は違います。桜シールの規格一覧表では、JISのタイプ4に当たるのは、NOKのTC、ジェイテクトのMHSA、東洋オイルシール製作所のTOです。用途で分けた一覧なので構造まで同じとは限らず、温度と圧力は製品ごとに確かめます。

規格と寸法（JIS B 2402）

JIS B 2402-1（2013年改正）は⁠、軸径6〜480mm・ハウジングの穴の径16〜530mmのばね入り回転軸用オイルシールの寸法と公差を決めています（日本規格協会）。

寸法は、軸径×外径（ハウジングの穴）×幅で呼びます。例：20×35×7mm
規格表・寸法表はメーカーが出しています。NOKの製品検索eカタログ、武蔵オイルシール工業のWebカタログ、桜シールの規格一覧表で、サイズや型式から探せます
国内の型式の多くは、JIS B 2402・JASO F 401・ISO 6194の形がもとになっています（桜シール）
海外メーカーの品は、ISO 6194-1やDIN 3760の寸法でそろえています（SKFのHMSA10は軸径250mmまで）

3つの形

標準形（ばね入り・ダストリップ付き）

いちばん多く使う形です。圧力は0.03MPa前後までです。

例：オイルシール TC型（NOK）、オイルシール UE型（武蔵オイルシール工業）、オイルシール SD型（荒井製作所）、TOYOオイルシール TO型（東洋オイルシール製作所）、Koyo オイルシール MHSA（ジェイテクト）、HMSA10 RG（日本エスケイエフ）
20×35×7mm（NBR）の1個の値段は296〜648円です（税込・⁠⁠⁠通販）
