Oリングとは？NBR・FKM・EPDMとシリコーン・FFKMの違いと、P・G・Vの選び方

機械・配管・油空圧機器・食品機械・半導体装置に使うOリングのしくみ、JIS B 2401のP・G・Vの違い、材質ごとの使い分け、はみ出しの防ぎ方、食品用の規格、P20の値段の比べ方を、日本規格協会・消費者庁の資料とメーカーの公式資料をもとにまとめました。

2026年10月12日更新

この記事の答え

Oリングは、断面が丸いゴムの輪で、溝に入れて少しつぶし、油・水・空気・ガスの漏れを止める部品です。寸法はJIS B 2401で決まっていて、運動用のP、固定用のG、真空フランジ用のVがあります。材質は、ふつうの油と空気ならNBR、熱い所と燃料・薬品ならFKM、水と蒸気ならEPDM、半導体の薬液ならFFKMと、流体と温度で選びます。

Oリングとは

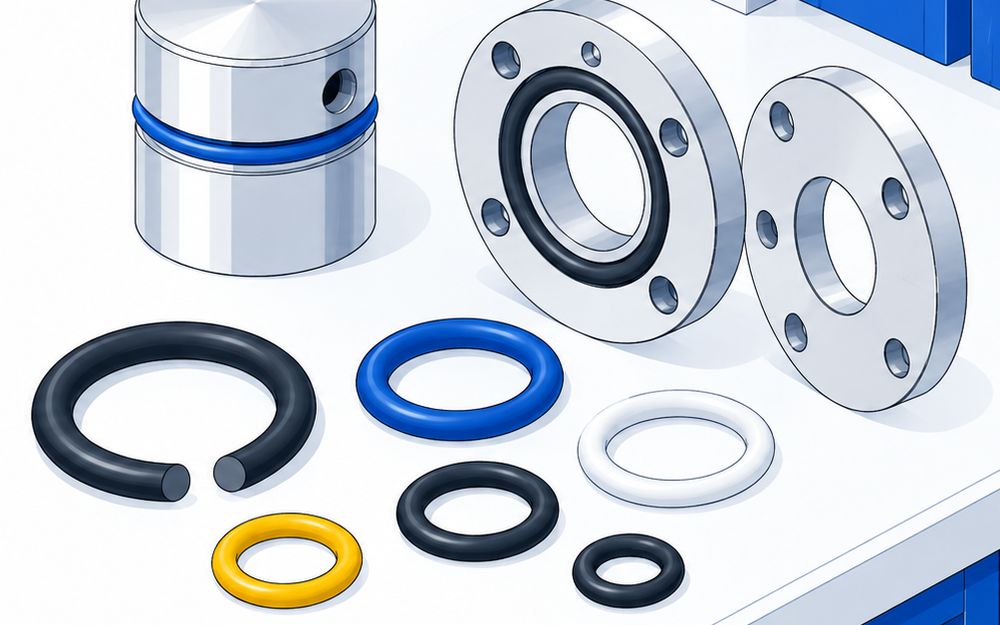

Oリングは、断面がO形（円形⁠）⁠の環状パッキンです。溝に入れて適度につぶし、油・水・空気・ガスなど、いろいろな流体の漏れを止めます。

動かない所（フランジ・ふた・継手⁠）⁠に使う固定用と、動く所（ピストン・ロッド⁠）⁠に使う運動用があります
つぶし代は、Oリングの太さから溝の深さを引いた分です。つぶして生まれる反発で、すきまをふさぎます
使う条件に合わない材質を選ぶと、切れる・膨らむ・つぶれたまま割れる、といった傷み方をします

比較ページには、機械・配管・油空圧機器・食品機械・半導体装置のシールに使う業務用のOリングを、各社1〜2製品ずつ載せています。ガスケット・オイルシールだけの製品、家庭用・水栓補修用だけの製品、金属のOリング、代理店が売る他社製品は載せていません。

JIS B 2401のP・G・V

JIS B 2401-1（⁠2012年制定、ISO 3601-1:2008に対応）は、一般機器に使うOリングの形状・寸法・外観・材料を決めています。

P：運動用。固定する所にも使えます
G：固定用
V：真空フランジ用

呼び番号が同じなら、どのメーカーのOリングも同じ寸法です。たとえばP20は、内径19.8mm・太さ2.4mmです。メーカーによっては、AS568（米国の規格）や、JISより細い独自のS・SSシリーズもそろえています。

4つの材質

汎用（NBR）

ニトリルゴム（NBR）は、性能と加工性のバランスがいちばん良い材質です。鉱物油・作動油・空気の所に使い、JIS B 2401のNBR‑70‑1（1種A⁠）⁠が標準です。

例：Oリング NBR‑70‑1（⁠NOK・協和シール工業・武蔵オイルシール工業）⁠、モリセイOリング NBR‑70‑1（⁠森清化工）、エラストマーOリング NBR 70（日本トレルボルグシーリングソリューションズ）
使用温度は、森清化工・協和シール工業とも-30〜100℃です

耐熱・耐油（FKM）

ふっ素ゴム（FKM）は、NBRでは持たない熱い所や、燃料・薬品の所に使います。JIS B 2401のFKM‑70（4種D⁠）⁠が標準です。

例：Oリング FKM‑70（⁠NOK・協和シール工業・武蔵オイルシール工業）⁠、モリセイOリング FKM‑70（⁠森清化工）⁠、ふっ素ゴムOリング 4640（⁠バルカー）
上は200℃前後まで使えます。森清化工のFKM‑70は-15〜220℃です
寒さには弱く、下は-15℃までのものが多くなります

水・蒸気・食品（EPDM・シリコーン）

エチレンプロピレンゴム（EPDM⁠）⁠は水と蒸気に、シリコーンゴムは熱と寒さの両方に強い材質です。どちらも鉱物油や燃料油には弱い材質です（⁠桜シールの材質の説明⁠）⁠。

例：ゴムOリング No.2670のEP（⁠ニチアス。-40〜150℃⁠）⁠、Oリング VMQ‑70（⁠田崎アサヒ）
食品工場向けには、割れた破片を金属検知機とX線検知機で見つけられるMPフーズ Oリング（⁠アラム）⁠があります

半導体・薬品（FFKM・特殊ふっ素・被覆）

パーフロロエラストマー（FFKM）は、ほぼすべての薬品に耐えるゴムです。半導体の洗浄・エッチング装置や、溶剤を扱う化学プラントに使います。

FFKM：フロロパワー FP‑FF（⁠桜シール。0〜230℃）、ブレイザーOリング‑A（⁠ニチアス。耐熱の目安227℃・金属を含まない配合）、イソラスト FFKM Oリング（日本トレルボルグシーリングソリューションズ。-25〜240℃）
特殊なふっ素ゴム：アルティックアーマー UA4640（⁠バルカー。プラズマに強い）、サンエラスト®K（⁠三菱電線工業。高温の真空シール）、サンエラストⅠ®（⁠三菱電線工業。アルカリ・アミンに強い）
被覆Oリング：P‑stuck（⁠淀川ヒューテック）は、ふっ素ゴムの芯をPFA樹脂で継ぎ目なく包んでいます
