ニードルバルブとは？構造・種類・Cv値・材質と選び方
配管・計装・
この

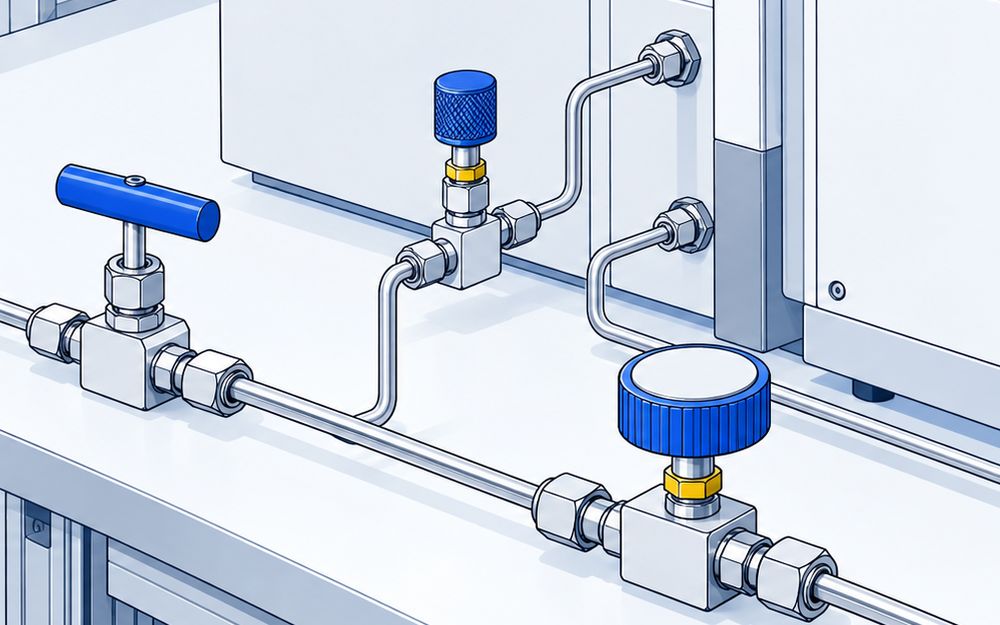

ニードルバルブは、
ニードルバルブとは
針弁とも
メーカー比較では、
用途と調整方法で分ける
- 配管用は、
ストレート 形や アングル形を 配管に 組み込みます。 フジキンの US-327PB-Rは アングル形で、 Rc1/4接続です - 精密調整用は、
微少流量を 細かく 合わせます。 コフロックの 2412L-SS-1/4は 非回転ニードルを 使い、 流体と 差圧・流量を 伝えて ニードル番号を 選定します - ダイヤル付きは、
調整位置を 数字で 確認します。 コフロックの 2412MAL-SS-1/4や CKDの DVL-N-06-H66-020 が 該当します。 表示は 流量の 実測値ではありません
高砂電気工業の
接続と配管方向を合わせる
- ねじ込み接続は、
呼び径だけでなくねじ規格と 内ねじ・外ねじを 確認します。 アソーの CW-1022Rは 両側が PT1/4の 内ねじです - チューブ接続は、
チューブ外径を 合わせます。 CKDの DVL-N-06-H66-020 は 外径6mm 用です。 ねじの 呼び径とは 区別します - 方向を
変える 配管には アングル形が あります。 イハラサイエンス の VE-4RF-Sと VE-4RF-Aは Rc1/4接続で、 面間寸法は ストレート 形が 48mm、 アングル形が 24mmです
圧力・温度・材質をまとめて確認する
- フジキンの
US-327PB-Rは、 最高使用圧力 26.5MPa、 使用温度範囲-45〜+230℃です。 最高温度と 最高圧力を 同時に 適用せず、 温度・ 圧力線図で 使える 条件を 確認します - アソーの
CW-1022Rは、 黄銅C3771Bの 本体です。 型番別図面の 使用条件は圧力 0.98MPa以下、 温度-10〜+80℃です - アソーの
SW-1022は、 SUS304の 本体です。 型番別図面の 使用条件は圧力 1.96MPa以下、 温度-20〜+150℃です - 本体が
使える 流体でも、 パッキンや Oリングが 合わない ことがあります。 流体名と 濃度、 温度を 伝え、 接液部品を まとめて 確認します
出典は、
Cv値と流量の読み方
- フジキンの
PDS-15B-SH-Rは、 最大Cv値 0.55です。 使用する 流体と 差圧・温度を 合わせて、 必要な 流量を 流せるか 確認します - コフロックの
2412は、 ニードル番号によって Cv値が 変わります。 比較表の 2412L-SS-1/4は、 公式の 注文記入例に 合わせた 窒素・差圧 0.3MPa・ 最大流量 5L/minの 構成です。 シリーズ全体の 最大流量を、 この 構成の 値として 扱いません - CKDの
DVL-N-06-H66-020は、圧力 0.5MPa 時の 流量が 18L/min(ANR)です。 実際の 流量は 配管条件や 温度で 変わります
コフロック
ボールバルブ・スピードコントローラ との違い
- ボールバルブ
との 比較では、 流量調整と 全開時の 流れやすさを 分けます。 小段金属は、 ニードルバルブは ボールバルブ より 流量が 減る ものの、 流量 制御に 優れると 説明しています - スピード
コントローラは、 空気圧シリンダの 速度を 調整する 用途です。 CKDの DVL-Sは 逆止弁付き、 DVL-Nは ニードル弁・ 禁油タイプです。 この 比較には DVL-Nだけを 載せています
開閉が
機械要素・部品ボールバルブの球を
工場のエアシリンダの
閉止・再調整と価格
- コフロックは、
ニードルバルブで 一定 流量や ゼロシャットを 保証していません。 流れを 止めるなら別の ストップバルブを 設け、 運転中も 流量を 監視・再調整します - CKDの
DVLも、 漏れゼロを 求める ストップ弁には 使えません。 禁油仕様は 流体通路部だけで、 接ガス部以外には グリースを 使います - 群協製作所の
公式定価は、 GVFF-9002R-BSが 2,400円、 GVEC-9100-BSが 2,280円です。 税区分の 記載は ありません。 圧力・温度・Cv値は 取得できた 公式本文に 無いため、 価格だけで 決めず用途を 伝えて 確認します
ニードルバルブのメーカー8社を比べる
