電動弁とは？空調・給排水・プラントで使う電動弁（モーターバルブ）の種類（電動ボール弁・電動バタフライ弁・電動調節弁）と⁠、制御方式・電源・開閉時間の選び方

電動弁とは

電動弁は、モーターの力で弁を回し、配管の流れを開け閉めしたり、開度を変えて流量を合わせたりする弁です。中央監視や調節計の信号で動くので、屋上や天井の中の弁を人が回しに行かなくて済みます。空調機・熱源まわりの冷温水や蒸気、給排水、プラントや水処理の配管で使います。

比較ページには、日本の会社が自社で作る電動弁を、各社の代表の型式の単位で載せています。電磁弁、手で回すボールバルブ・バタフライバルブ、電動ダイヤフラム弁は、それぞれの比較ページに分けています。

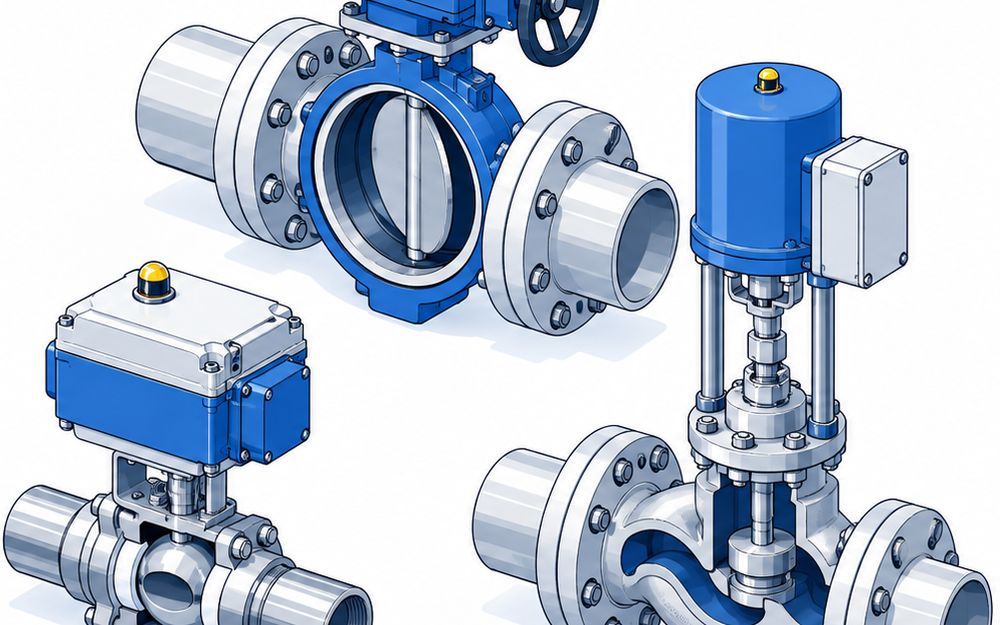

3つの種類

• 電動ボール弁（二位置）は⁠、穴の空いた球をモーターで回し、全開と全閉を切り替えます。例はベンのボール式電動弁 BM-13S、ヨシタケの MD-53、キッツの防爆形電動弁 ESHEP ⁠⁠⁠です
• 電動バタフライ弁は、円板を回して開け閉めします。大きな口径でも弁が短く収まります。例はオーケーエムの VAVTROL-DN と、巴バルブのバタフライ弁に載せる NewELMY 4I ⁠⁠です
• 比例制御の電動調節弁は、信号に合わせて開度を連続で変え、流量や温度を合わせます。例はアズビルの ACTIVAL VY51、鷺宮製作所の MJV、ベンの ML-FD ⁠⁠⁠です

二位置制御と比例制御の違い

• 二位置（ON-OFF）制御は、全開か全閉のどちらかです。止め弁や系統の切り替えに使います
• 比例制御は、調節計の信号に合わせて開度を途中で止めます。空調機の冷温水の温度制御や、蒸気の流量の調節に使います
• 入力信号は型で違います。アズビルの VY51 は、135Ω・DC4〜20mA・DC2〜10Vから選べます
• 鷺宮製作所の MJV は、0〜135Ω・DC4〜20mA・DC1〜5Vから選べます
• オーケーエムの VAVTROL-DN は、DC4〜20mA と DC1〜5V で、リニアとEq%の特性があります

電磁弁との違い

• 電磁弁はコイルの力で一瞬で開け閉めします。電動弁はモーターで数秒から数十秒かけて動きます
• 電動弁はゆっくり動くので水撃が起きにくく、開度を途中で止める比例制御もできます
• すぐに止めたい所は電磁弁、ゆっくり開け閉めしたい所や開度を変えたい所は電動弁を選びます

電源電圧

• 二位置の電動ボール弁は AC100V・200V が多くあります。ベンの BM-13S は、AC100V・110V・200V・220V を1台で共用できます
• 比例制御の型は AC24V が多くあります。アズビルの VY51 と鷺宮製作所の MJV は AC24V ⁠⁠⁠です
• ベンの ML-FD は AC24V で、AC100V・200V用の変圧器が付きます
• キッツの ESHEP は、AC100V・110V、AC200V・220V に加えて DC24V も選べます

開閉時間

• ベンの BM-13S は、4.6秒（50Hz）⁠で⁠⁠⁠⁠す
• ヨシタケの MD-53 は、呼び径で変わり約4.5〜16秒です
• オーケーエムの VAVTROL-DN は、駆動部 HQS-015〜080 で19〜29秒（50Hz）⁠で⁠⁠⁠⁠す
• アズビルの VY51 は、63秒（50Hz）⁠で⁠⁠⁠⁠す
• キッツは、開閉時間が弁の負荷で最大50%程度増減するとしています

口径と接続

• 小さな口径はねじ込みが多く、ベンの BM-13S は15A〜25A、ヨシタケの MD-53 は15A〜50Aです
• 大きな口径はフランジです。ベンの ML-FD は32A〜150A、オーケーエムの VAVTROL-DN は50A〜450Aです
• キッツの ESHEP は、ボール弁で10A〜150A、バタフライ弁で50A〜150Aです

付ける場所と保護構造

• 屋外に付けるなら防雨の型を選びます。ヨシタケの MD-53 は IP64 の屋外防雨構造で、スペースヒータを内蔵しています
• 空調機の中に付けるなら、アズビルの VY51 は IP54 の防じん・防まつ構造です
• 防爆エリアには、耐圧防爆構造の操作器を載せたキッツの ESHEP を使います。保護等級は IP66相当です

停電と寿命

• 停電時に閉じたいなら、スプリングリターン式を選びます。通電時にばねを巻き、停電時にばねの力で弁を閉じます
• アズビルの VY51 の設計推奨使用期間は10年です。定められた保守をしていることが前提です
• 複座の弁は少し漏れます。ベンの ML-FD の許容漏洩量は定格流量の0.5%以下で、完全に止めたい所には向きません

値段

• 値段を公式に出しているのはベンの価格表です
• ボール式電動弁 BM-13S の呼び径15は、68,600円です
• 複座二方の電動弁 ML-FD の呼び径32（オンオフ制御用）は⁠、329,000円です
• ほかのメーカーは見積もりです。口径と制御方式で値段が変わります
