管継手とは？ねじ込み・溶接・メカニカル・樹脂・ワンタッチの違いと、材質・圧力・温度の選び方

管継手とは

配管は、まっすぐな管だけでは組めません。曲がり角にはエルボ、分かれ道にはチーズ（T⁠）⁠、管と管をまっすぐつなぐ所にはソケット、太さを変える所には径違いの継手を使います。こうした部品をまとめて管継手と呼びます。

比較ページには、工場・設備の配管で使う管継手を、シリーズ単位で載せています。型番がとても多いので、1社につき代表的なシリーズに絞りました。フランジ単体、伸縮管継手・フレキ、ホース単体、家庭用の継手、中古品、代理店が売る他社製品は載せていません。

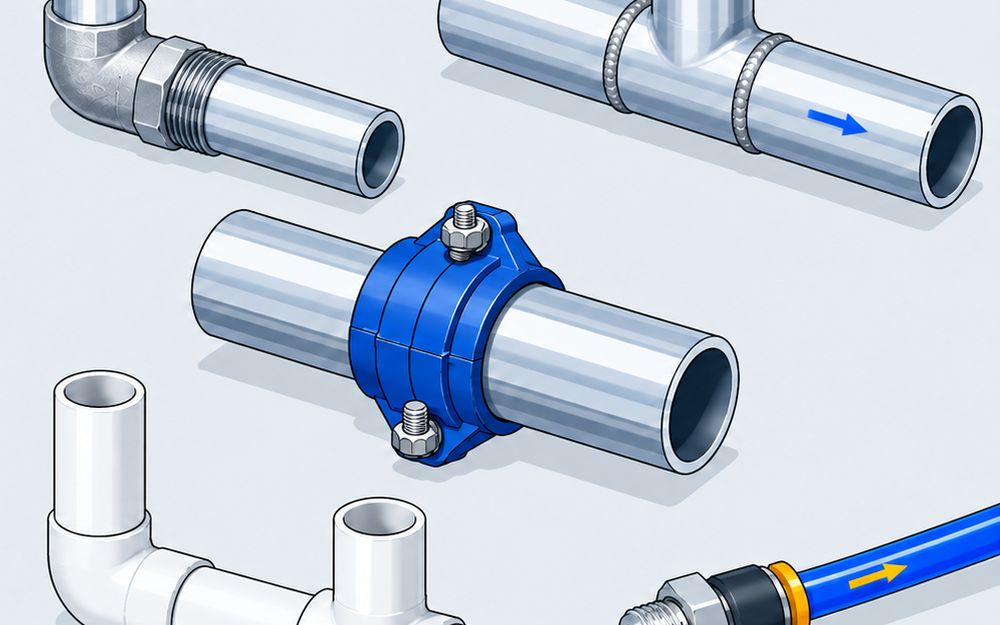

5つの方式

ねじ込み式

管の端に管用テーパねじ（JIS B 0203⁠）⁠を切り、継手のめねじにねじ込みます。可鍛鋳鉄のねじ込み継手は、JIS B 2301で決められた中小口径の鋼管用の継手です。亜鉛めっきをした白と、めっきの無い黒があります。ステンレスのねじ込み継手もあります。

溶接式

継手の端と管の端を突き合わせ、まわりを溶接してつなぎます。外さない前提のつなぎ方です。エルボには45°・90°・180°があり、曲げ半径でロングとショートに分かれます。

メカニカル

溝を付けた鋼管の両端にゴムのガスケットをはめ、ハウジングをかぶせてボルト・ナットで締めるハウジング形が代表です。伸び縮みとたわみを許す可動式と、それを抑える固定式があります。ステンレス管を専用工具でプレスする形や、管の端を広げてナットで締める拡管式もあります。どれも火を使いません。

樹脂

塩ビの継手は、先が細くなった受口に接着剤を塗って管を差し込みます（TS式⁠）⁠。水道用の塩ビの接着形の継手はJIS K 6743の規格品です。ポリエチレン管は、継手に入った電熱線で管と融かしてつなぎます（EF融着⁠）⁠。

空圧用ワンタッチ

樹脂のチューブを差し込むと、中のチャック（ロック爪⁠）⁠が食い付いて抜けを止めます。口のリリースブッシュを押すとチューブを外せます。機器には、シール剤付きのおねじでねじ込みます。

このページに載せている製品は、方式ごとに次のとおりです。

• ねじ込み式：桑名金属工業 ひょうたん印、日本継手 可鍛鋳鉄製管継手、リケンNPR 可鍛鋳鉄製継手・ZD SUS継手
• 溶接式：淡路マテリア ASK印、ベンカン機工 FSGP・ステンレス鋼製
• メカニカル：ベンカン モルコジョイント、東尾メック KKベスト、日本ヴィクトリック VLG型、リケンNPR トップジョイント
• 樹脂：旭有機材 スーパー継手、クボタケミックス TS継手、積水化学 エスロハイパーAW EF継手・エスロンTS継手
• 空圧用ワンタッチ：CKD GWシリーズ、コガネイ クイック継手、ニッタ プッシュワンA、SMC KQ2・KQ2-G

材質と、圧力・温度の見方

• 可鍛鋳鉄（ねじ込み）：黒心可鍛鋳鉄 FCMB275-5。120℃以下の静流水なら最高2.5MPa、300℃以下の蒸気・空気・ガス・油なら最高1.0MPaです。蒸気には黒を使います
• ステンレス（ねじ込み）：リケンNPRのZD SUS継手は-20〜150℃で、100℃では1.65MPaまで使えます。150℃以下の蒸気にも使えます
• メカニカル：リケンNPRのトップジョイントは使用圧力0〜2.0MPaで、炭素鋼鋼管では-10〜60℃です。ベンカンのモルコジョイントは最高1.0MPaで、蒸気には使えません
• 樹脂：塩ビは熱に弱く、温めると軟らかくなります。旭有機材のスーパー継手（耐熱塩ビ⁠）⁠は最高90℃、積水化学のエスロハイパーAWは40℃までです
• 空圧用ワンタッチ：SMCのKQ2は-100kPa〜1MPaで、水のときは0〜40℃です

同じ継手でも、温度が上がると使える圧力は下がります。カタログの圧力と温度の表を、使う温度で確かめます。

値段の見方

方式ごとに、呼び径と形をそろえた1個の値段で比べています。

• ねじ込み式（15Aの白の90°エルボ・税込・通販）：桑名金属工業 164円、日本継手 186円、リケンNPR 186円、リケンNPR ZD SUS継手 989円
• 溶接式（50Aの90°ロングエルボ・税込・通販）：ベンカン機工 FSGP 1,538円（SGP）、淡路マテリア ASK印 3,298円（Sch40）
• メカニカル（50A・税込・通販）：リケンNPR トップジョイント 3,408円、ベンカン モルコジョイント 3,518円（50Su）、日本ヴィクトリック VLG型 3,738円
• 樹脂（呼び20の90°エルボ・メーカーの設計積算価格表）：積水化学 エスロンTS継手 127円、クボタケミックス TS継手 164円、積水化学 エスロハイパーAW EFエルボ 2,260円
• 空圧用ワンタッチ（外径6mm×R1/8のエルボ・税込・通販）：CKD 285円、SMC 296円、ニッタ 296円

溶接式は管の厚さ（SGPとSch40⁠）⁠がそろわず、メカニカルは管の呼び方（50Aと50Su⁠）⁠がそろわないので、このページでは安め・高めを決めていません。

つなぐときの注意

• ねじを切る鋼管は、管の軸に直角に切る。斜めや段の付いた切り口は、ねじの加工不良のもとになる
• ステンレスのねじ込みは、かじりが起きやすい。締めたあとに戻すのは45°以内
• ハウジングのナットは左右交互に均等に締める。片締めするとガスケットを挟み込んで漏れる
• EF継手で融着する差し口は、必ず削ってから融着する
• ワンタッチ継手のチューブは、専用のチューブカッタで直角に切る。外す前にチューブの中の圧力をゼロにする

選ぶ前に確かめること

1. 管の種類（鋼管・ステンレス管・塩ビ管・ポリエチレン管・樹脂チューブ⁠）⁠と呼び径
2. 流す物（水・蒸気・空気・ガス・油・薬液）と、その温度と圧力
3. 現場で火を使えるか（使えないならメカニカル・樹脂・ワンタッチ）
4. あとで外すことがあるか（外さないなら溶接や接着）
5. 必要な形（エルボ・チーズ・ソケット・径違い）が、同じシリーズでそろうか
