ホース継手とは？工場で使うホース継手（ホースジョイント）の種類（竹の子・袋ナット式・カプラ・カムロック）と⁠、使用圧力・材質・サイズの選び方

ホース継手とは

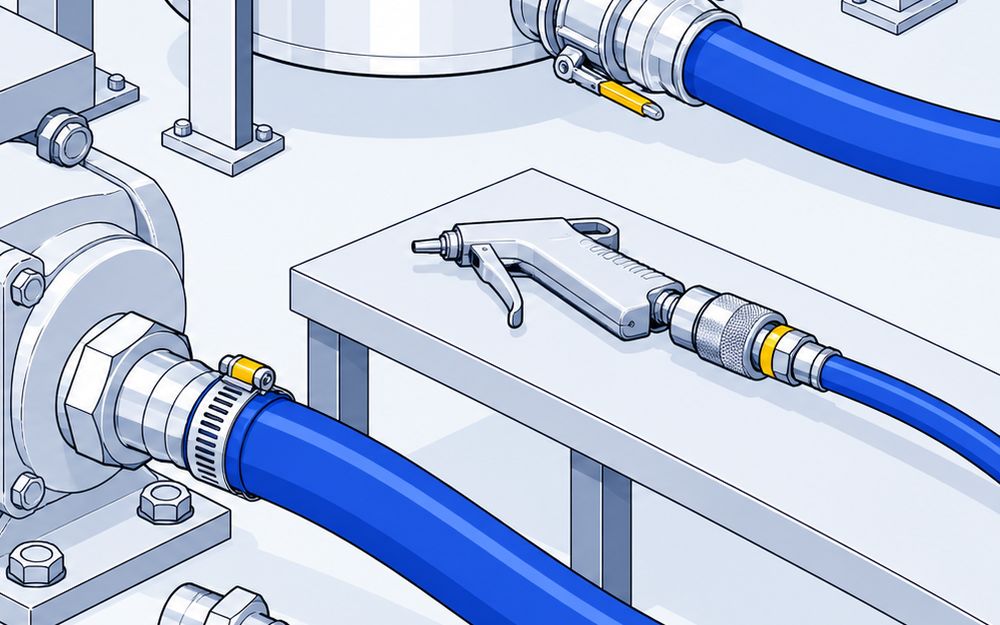

ホース継手は、ホースの端に付けて、機器や配管、ほかのホースにつなぐ部品です。工場の設備配管、エア工具の配管、タンクやポンプの受け入れ口、散水・送水のホースなどで使います。

比較ページには、日本の会社が自社で作るか自社ブランドで売るホース継手を、代表の型の単位で載せています。管どうしをつなぐ管継手、エアーチューブ用のワンタッチ管継手、ホースバンド、油圧ホースの金具、家庭用の散水の品は載せていません。

4つの種類

• ホースニップル（竹の子）は⁠、ねじの付いた竹の子にホースを差し、ホースバンドで留めます。例はアソーのエースニップル HN と、八興のエイトニップルS E-FTS ⁠⁠⁠です
• 袋ナット式は、ホースを差し込んで袋ナットを締め、スリーブで留めます。バンドを使いません。例は八興のエイトロックS E-ELS と、トヨックスのトヨコネクタライト TC2-S ⁠⁠です
• カプラ・差込式カップリングは、ソケットにプラグを差し込むだけでつながり、ワンタッチで外せます。例は日東工器のハイカプラ 30SH、ジョプラックスのジョプラES TT-3NR、報商製作所の町野式カップリングです
• カムロックは、アダプターをカプラーに差し込み、カムアームを下げて固定します。例はトヨックスのトヨコネクタ TC3-CS と、岩崎製作所のアイロック Type-C ⁠⁠⁠です

竹の子と袋ナット式の違い

• 竹の子はホースバンドで留めるので、バンドの位置と締め付けの強さを付ける人が管理します
• 八興の解説では、袋ナット式のエイトロックは、ナットを奥まで締めるだけで誰が付けても同じに仕上がり、バンドの締め付け位置・トルク・増し締めの管理がいりません
• トヨックスの解説では、袋ナット式のトヨコネクタは竹の子継手よりホース口の有効断面積が大きく、圧力損失を小さくできます
• 袋ナット式の多くは、ホースメーカーが自社のホース専用に作っています。トヨコネクタはトヨックスホース専用です

使用圧力と耐圧力の見方

• 日東工器の資料では、最高使用圧力はカプラを続けて使うときに常にかかる圧力の許容値で、耐圧力は一時的に圧力が上がっても性能に支障が出ない限界の圧力です
• 日東工器のハイカプラ 30SH の最高使用圧力は、鋼鉄製とステンレス鋼製が1.5MPa、真ちゅう製が1.0MPaです
• トヨコネクタと八興の継手は、使用圧力と使用温度を、つなぐホースの仕様で決めます。八興の E-ELS は、E-SJB ホースと組むと20℃で0〜1.0MPaです

カプラとカムロックの使い分け

• カプラは、エア工具の付け替えのように、細いホースを何度も付け外しする所で使います。日東工器のハイカプラはソケットにだけバルブが入っていて、外すとソケット側で流れが止まります
• 差込式の町野式カップリングは、はめるだけでつながり、女側のUパッキンが水で膨らんで止水します。散水・送水のホースに使います
• カムロックは、タンクやポンプの太いホースを工具なしで付け外しする所で使います。違う材質どうしでつなぐと電食することがあるので、同じ材質でそろえます

材質と値段

• ステンレスは薬品や高温に使います。アソーのエースニップル HN は SUS304 で使用温度が-50〜+150℃、八興の E-FTS は SUS316L ⁠⁠⁠です
• プラスチックの継手は軽く、ほかの物に当たっても相手に傷を付けにくい材質です。ジョプラES TT-3NR の常用圧力は0〜1.0MPa です
• 値段を公式に出しているのは岩崎製作所のアイロック Type-C で、アルミ製が2,530〜5,060円、樹脂製が2,200〜4,400円、SUS製が9,350〜19,800円（税込）⁠で⁠す⁠。ほかのメーカーは型番とサイズを伝えて見積もりを取ります
